CAD Plant 3D創建立體設備很簡單，該怎么創建呢？下面我們就來看看詳細的教程。

一、儲罐類模型的建立

1、建立一個項目，在項目中新建一個圖紙，給它取一個名字。

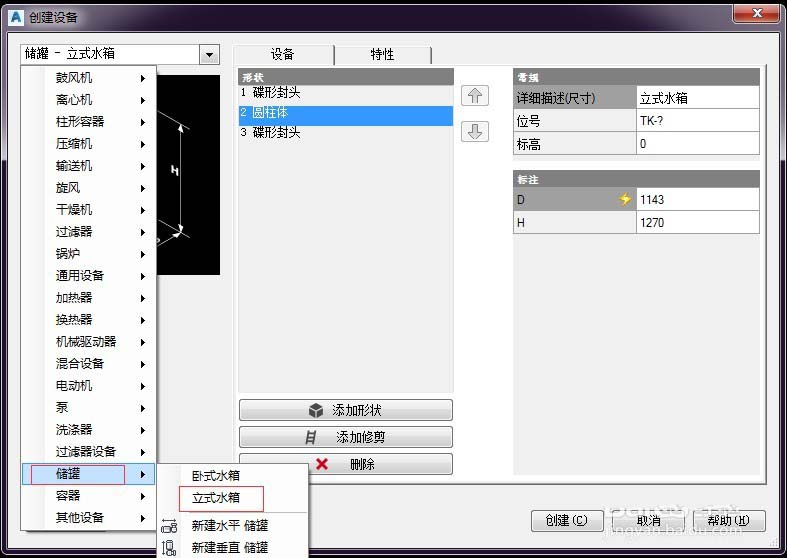

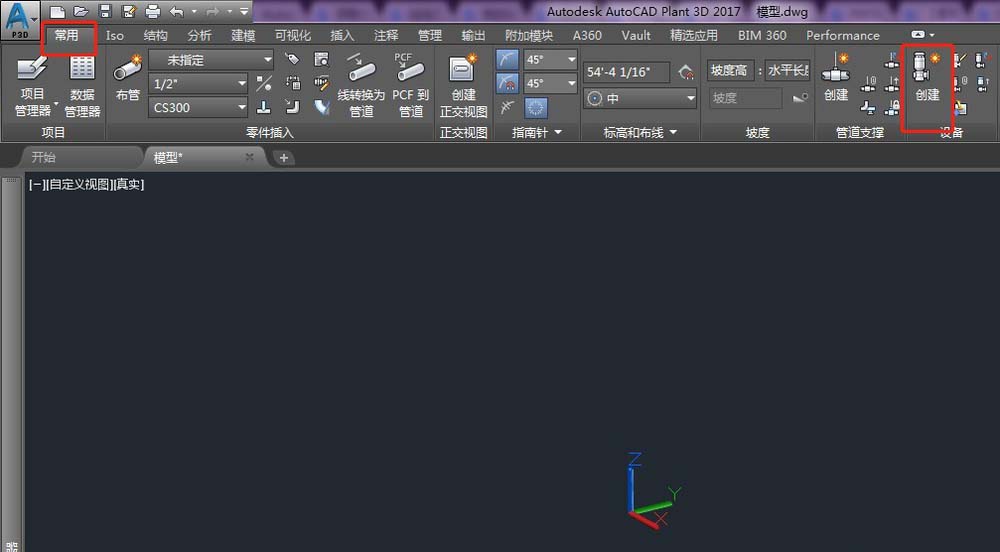

2、依次點常用工具欄>設備>創建，選擇儲罐>立式水箱

3、輸入儲罐的直徑和高度，點擊確定。（還可以對儲罐的封頭類型進行編輯）

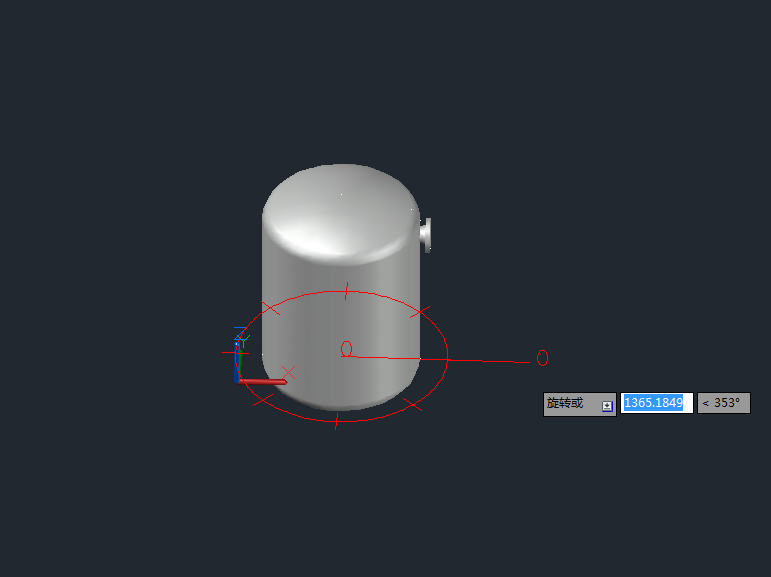

4、指定儲罐的旋轉角度和位置，

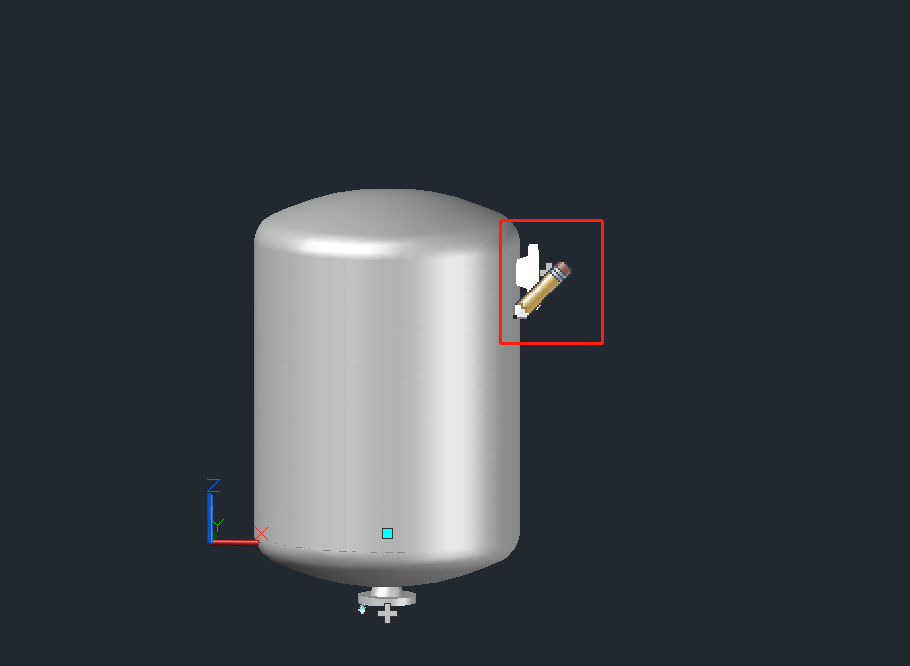

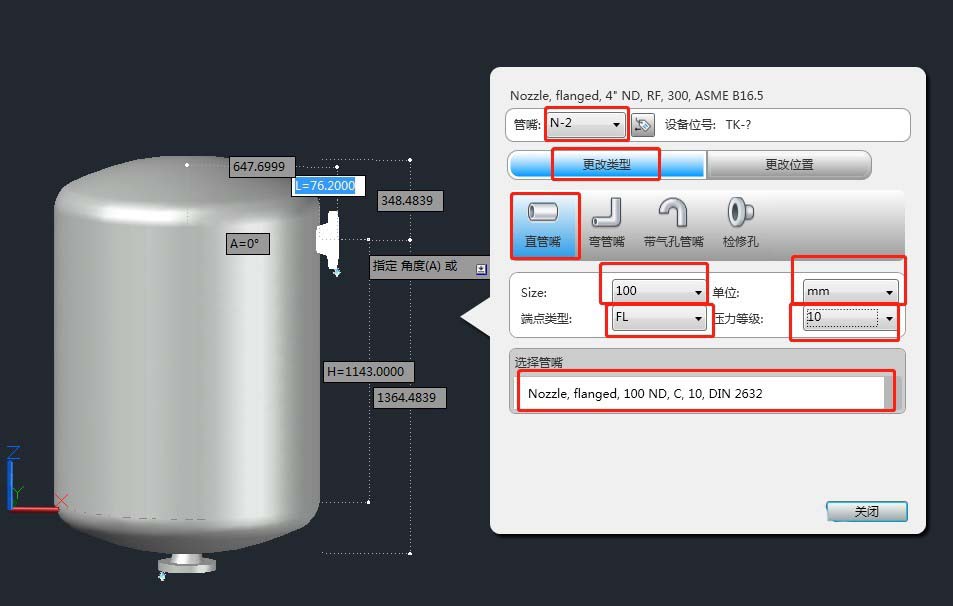

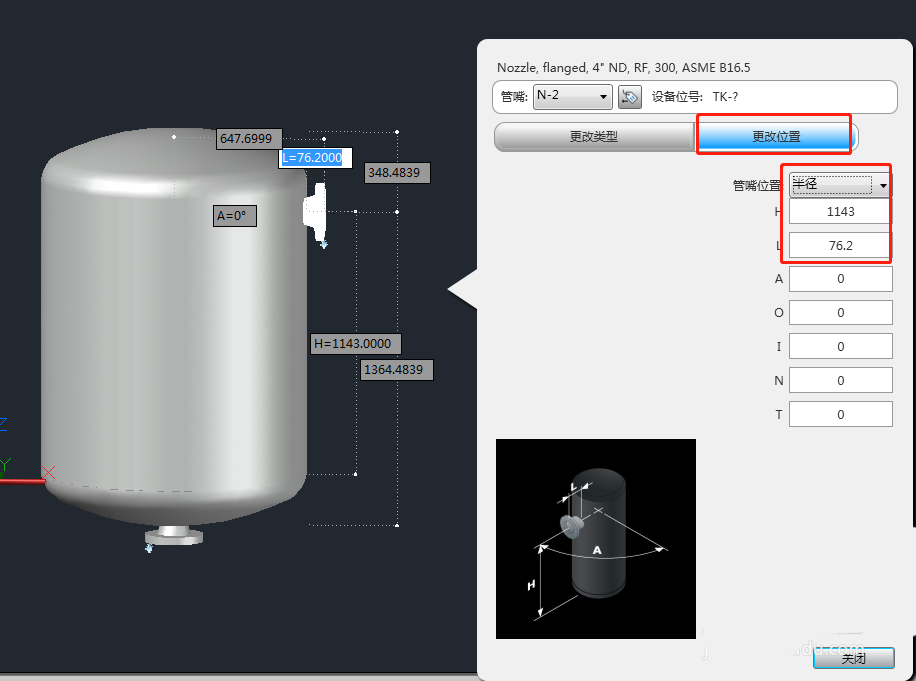

5、之后按CtrL點擊儲罐的管嘴會出現小鉛筆的東西，點一下可以修改管嘴的大小和位置以及伸出長度，這樣一個儲罐的設備模型就建好了。同時你也可以建立臥室儲罐，方法和這個一樣。

二、泵類模型的建立

1、依次點常用工具欄>設備>創建，選擇  泵>離心泵（至于哪種泵根據需要）

2、之后修改各項參數，泵類的主要定位的是進出口位置，其他的示意放在那里就可以了

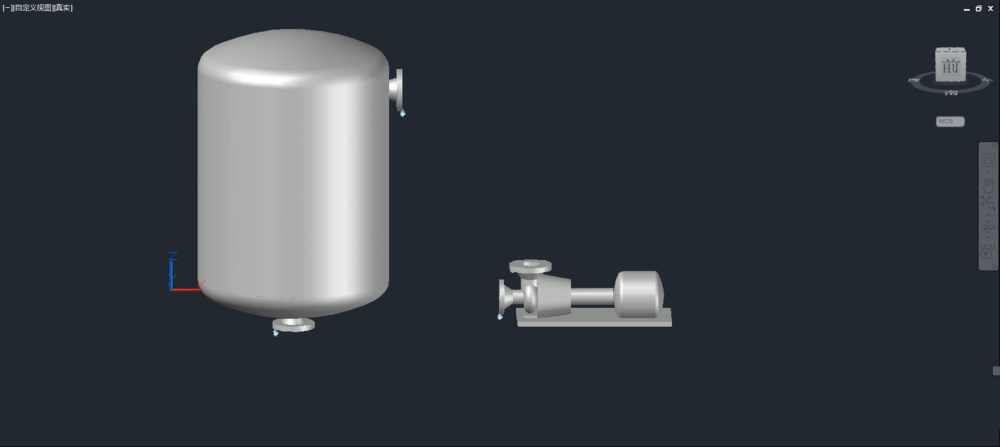

3、之后用編輯儲罐同樣的方法編輯管嘴，這樣這兩個設備模型便建立起來了！

以上就是CAD Plant 3D創建設備的教程，希望大家喜歡，請繼續關注武林網。
