cad中想要標注沉頭孔，就使用沉頭符號進行表示。該怎么標注呢？下面我們就來看看詳細的教程。

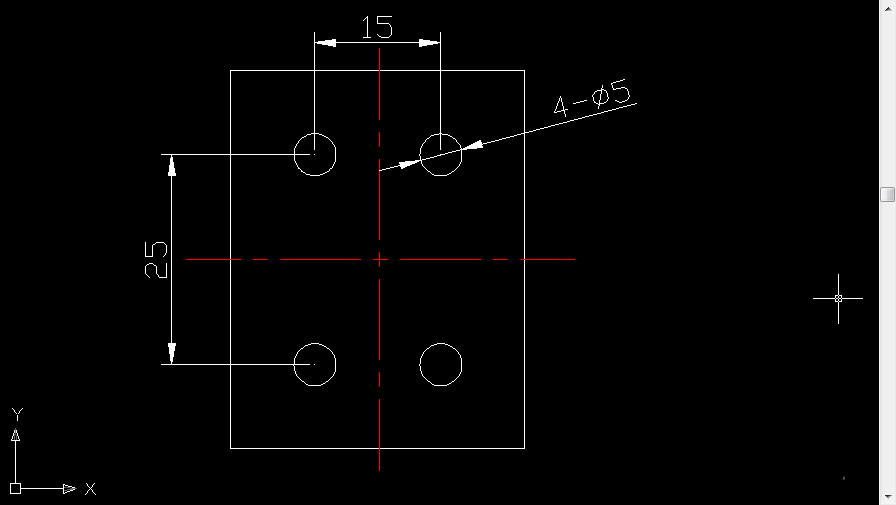

1、打開AUTOCAD2004軟件，并繪制如圖圖形

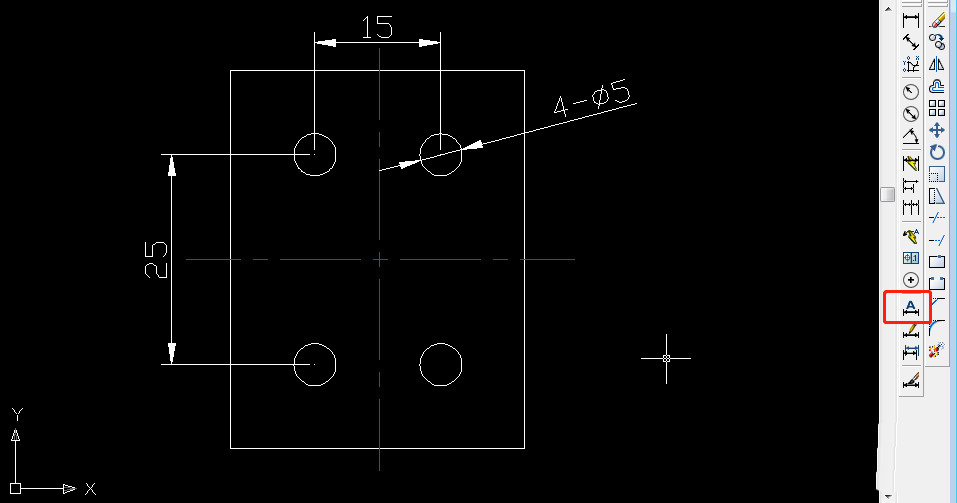

2、對圖形進行簡單的尺寸標注

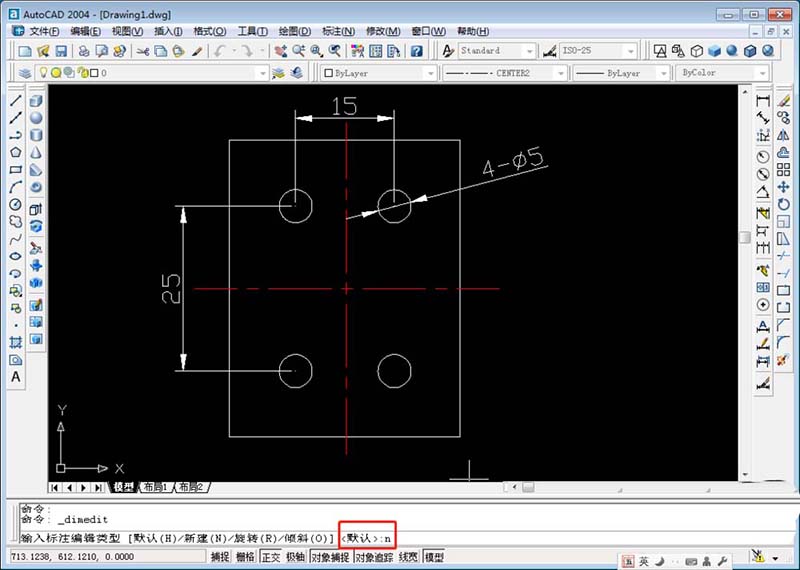

3、點擊“編輯標注”，或者在命令行輸入命令dimedit，

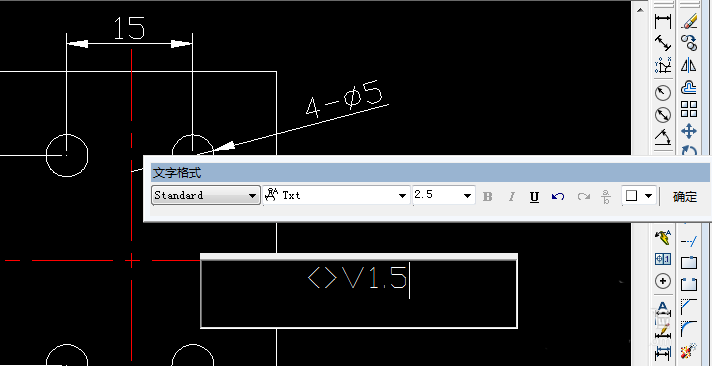

4、在“輸入編輯標注類型”中選擇“新建N”，并在出現的對話框中輸入“v1.5",1.5表示沉頭的深度

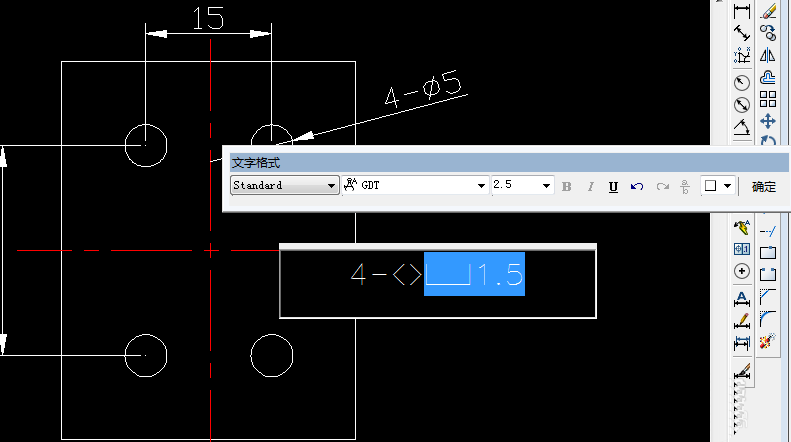

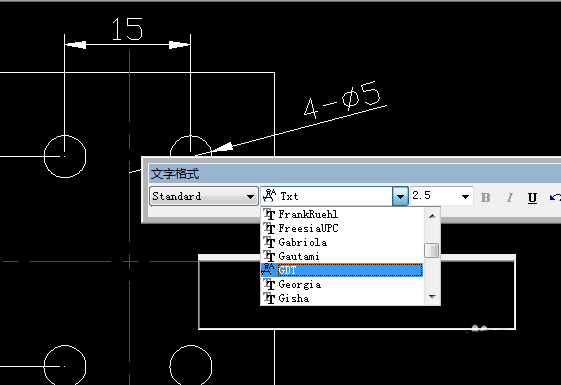

5、用鼠標選擇”v1.5“，并將字體選擇為”GDT“

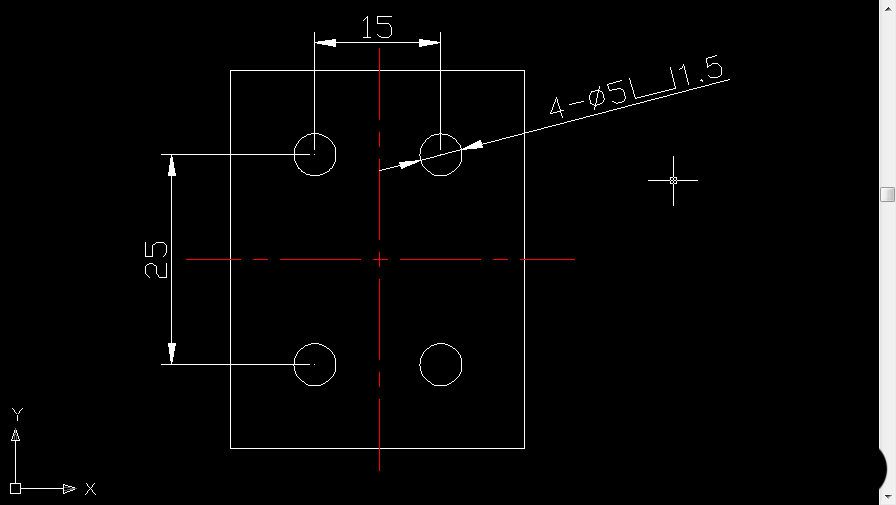

6、選擇以后，再選擇需要編輯的尺寸標注，就會得到想要的效果。

就是CAD圖紙輸入標注沉頭符號的教程，希望大家喜歡，請繼續關注武林網。
