填充很多時候CAD里自帶的填充圖案不能滿足我們需要，上網下載要很大量的時間去挑選，還不如自己下載插件，自己繪制，既滿足自己需求，又節省時間。

第一：在百度上搜索下載CAD繪制插件。

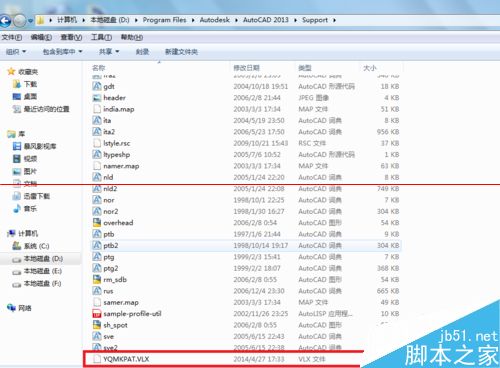

第二：把插件放到安裝CAD目錄下的Support文件夾內

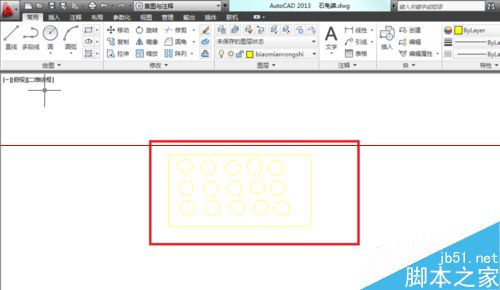

第三：打開CAD，繪制你想要的填充圖案

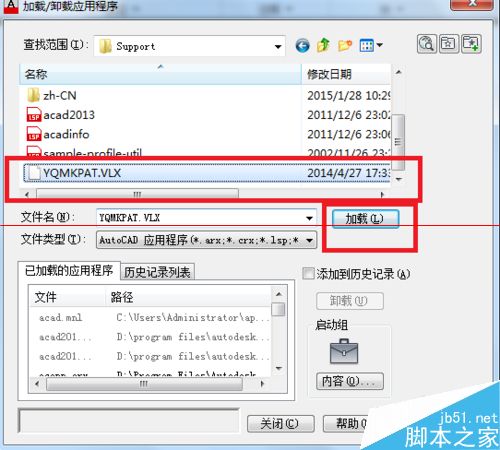

第四：在命令行中輸入AP，運行加載程序，選擇拷貝在Support文件夾中的.VLX文件，進行加載。

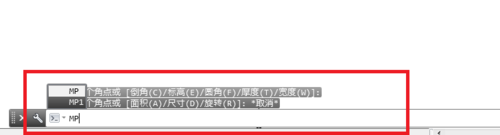

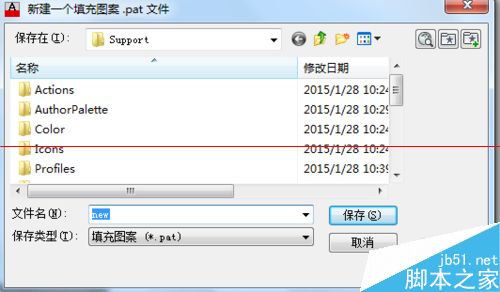

第五：加載完成，在命令行中輸入mp，彈出“新建一個填充圖案”對話框，輸入你要新建的填充圖案的名稱，點擊保存。

第六：按照命令提示選擇之前繪畫好的填充圖案，設置橫豎間距。

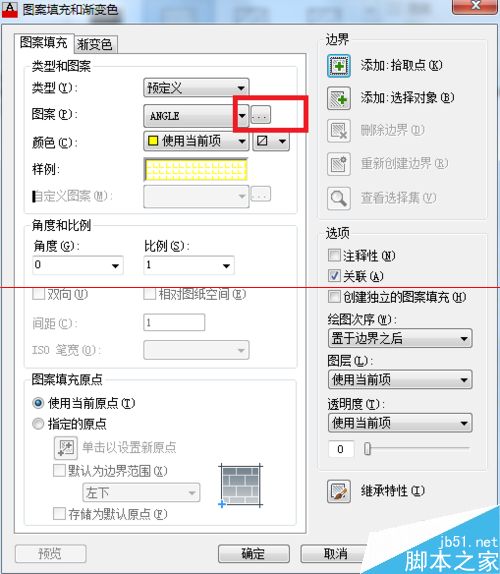

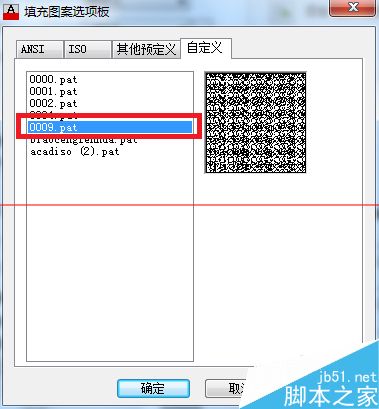

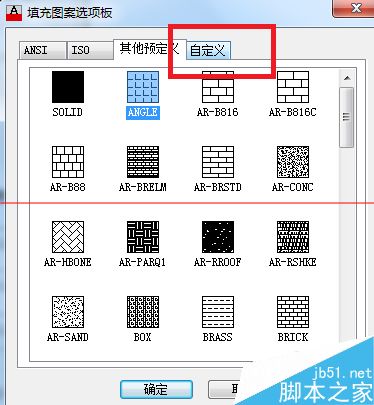

第七：在填充工具欄中，點擊下圖小箭頭，進入圖案填充和漸變色對話框，選擇圖案后的三點，進入填充圖案選項板，選擇“自定義”，即可看到制作繪制圖案的名稱和預覽圖。

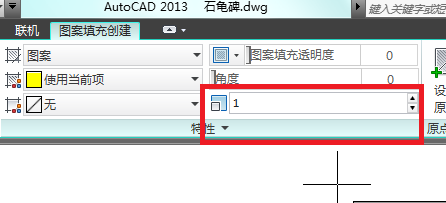

第八：選擇圖案即可像內置填充圖案一樣填充，修改填充參數。

注意事項：

1、注意繪制時候，不能是多線段。

2、橫豎間距需要耐心慢慢調節
