在cad中作圖，我們經常也會用到陣列，因為一個個的畫比較麻煩，那么怎么陣列呢？小編給你分享小編的經驗

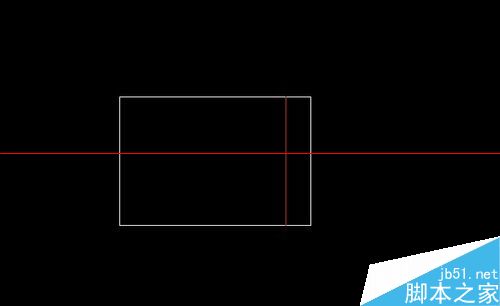

1、比如說小編首先畫了一個矩形，如圖所示，小編想要將其中紅色的線條進行陣列，如圖所示

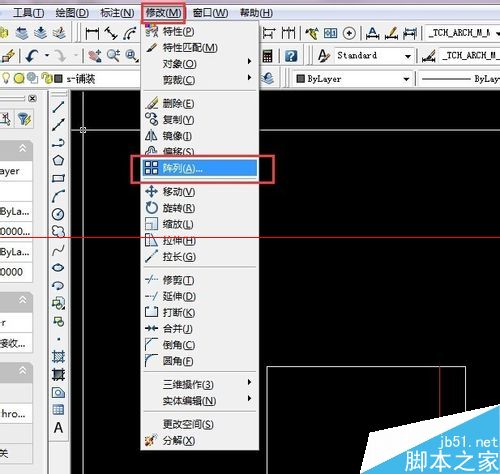

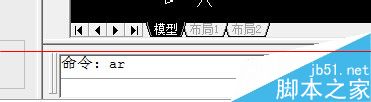

2、首先調出來陣列的命令，修改——陣列（或者是快捷鍵ar），如圖所示

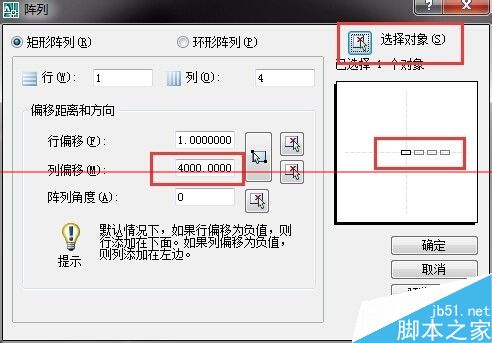

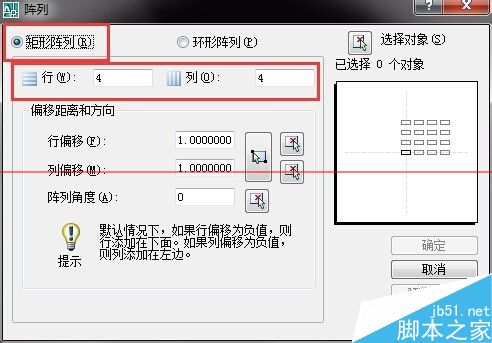

3、因為小編畫的是豎線，所以說小編陣列列，在行里面天上1即可，在列里面填上你要陣列的列數，比如說小編陣列的4列，填上四列，還有陣列的間距，然后點擊選擇對象，如圖所示

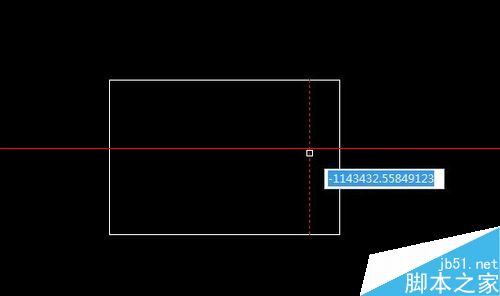

4、選擇紅色的線條，即為對象，如圖所示

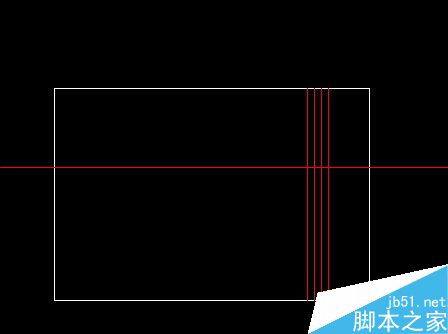

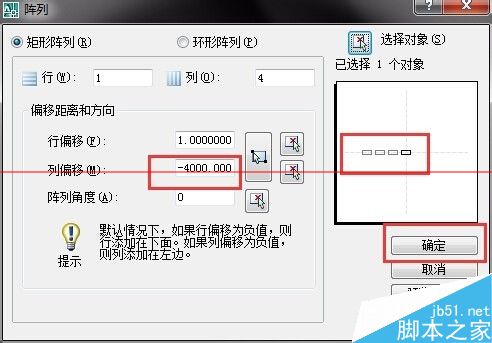

5、在當前的對話框內有預覽可以看到預覽的方向，如果你想要調相反的方向，改變一下陣列的數據即可，調整完之后點擊確定，即可，如圖所示

環形陣列

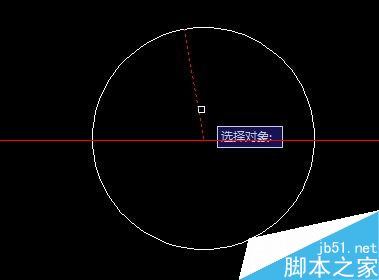

1、首先，小編畫了一個圓形，想要陣列一種的一條紅色線，如圖所示，

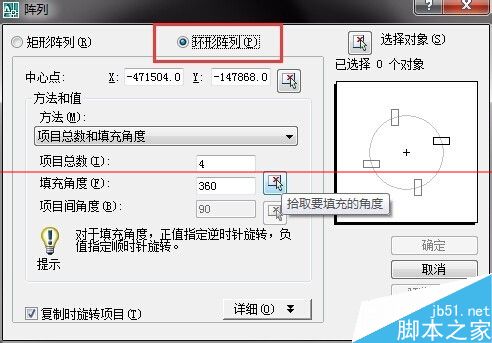

2、調出陣列命令，點擊環形陣列，如圖所示

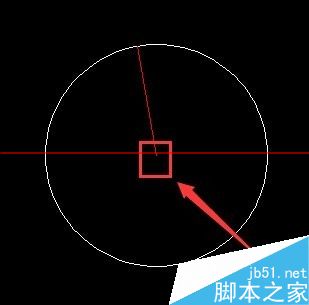

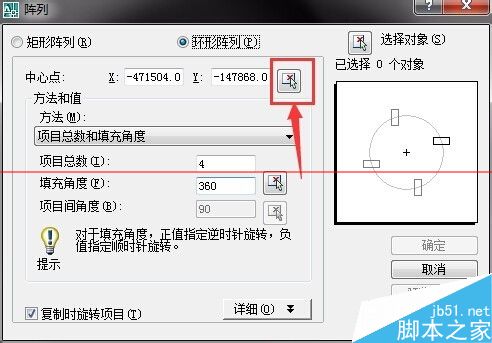

3、之后選擇陣列中心點，一般都選擇圓形的中心，如圖所示

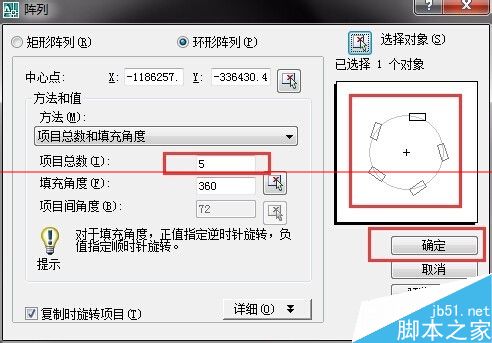

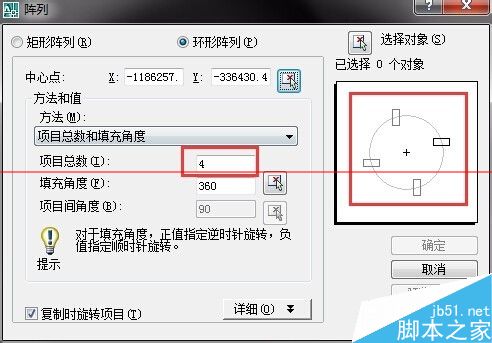

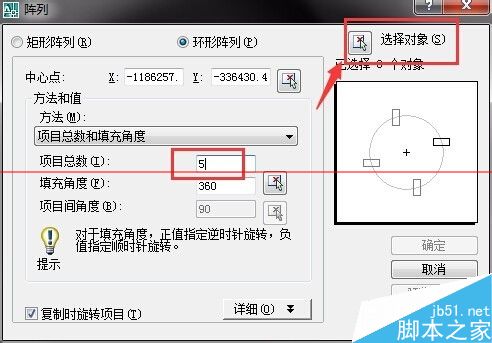

4、之后調節項目數，項目數就是你要陣列多少條紅色的線條，右邊有預覽（一般預覽是在選擇完對象之后才能看到），可以看到陣列的方向，之后選擇對象，如圖所示

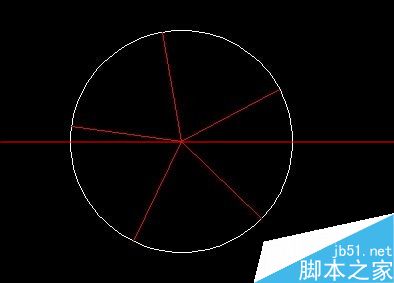

5、之后選擇確定，你就看到陣列完成了。如圖所示

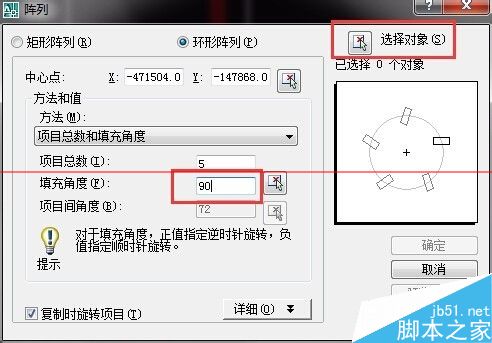

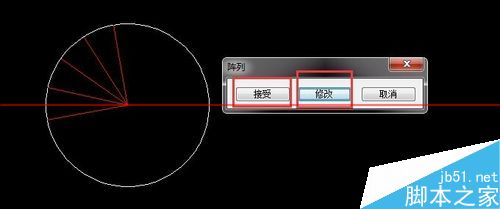

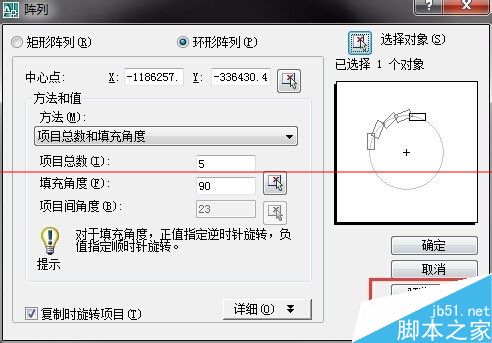

6、還可以調節角度，如圖所示，調節完之后可以先選擇預覽，看一下，如果覺得預覽完之后比較滿意，那么直接接受即可，如果不滿意，點擊修改，修改之后，再重新調節即可。如圖所示
