CAD參照的圖框顏色太暗怎么調整？有些CAD圖紙的圖框是用參照的，但是參照的圖框顏色很暗，看著很不舒服，卻不知道怎么修改，怎么辦呢？我就遇到這種問題，搞了半天才搞好，我把解決問題的方法分享給大家，希望對你們能有幫助，具體步驟如下：

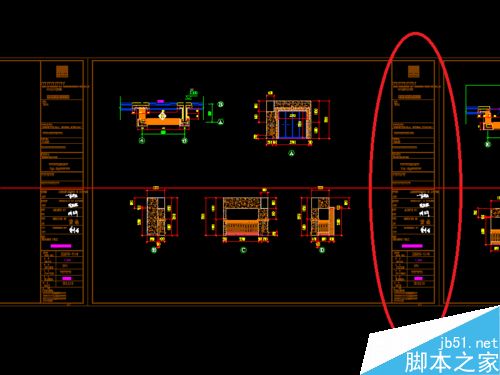

1、首先，我們看一下是不是遇到如下圖所示的情況，紅色圈中的圖框顏色很暗，如果是，那么請繼續瀏覽以下步驟。

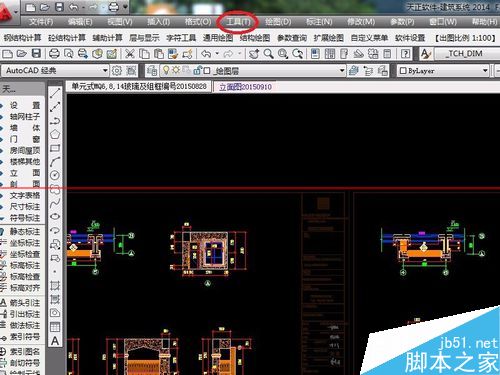

2、找到CAD菜單欄的左上角的“工具”，點擊“工具”

3、點擊“工具”彈出了下拉菜單，在下拉菜單最下方找到“選項”。

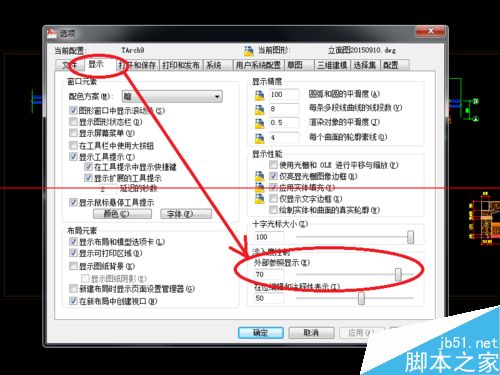

4、點擊“選項”，彈出一個“選項”對話框，該對話框的左上角有個“當前配置”字樣，在其下方有一排按鈕，切換到“顯示”按鈕，在右邊一欄找到“外部參照顯示字樣”，下面有一個數值和一根拉條，如圖所示：

5、拉動拉條，數值也隨之變化，數值越大，圖框顏色就越暗，所以，按圖中所示，把拉條拉到最左端，數值顯示“-90”，然后依次點擊右下角的“應用”和“確認”按鈕。

6、按以上步驟操作后，圖框顏色就變的很明顯了，如下圖所示。
