搞機械加工的朋友們，常常都會畫制各種各樣的工程圖，標注各種各樣的尺寸以達到看圖識圖的要求，但是我們用手工標注不僅效率不高，而且圖面也不太美觀，現在有了電腦版的CAD軟件，讓我們的工作輕松不少，而且圖面尺寸也井然有序。下面我們看看在CAD中的直徑符號是怎么樣標注出來的。

1、打開CAD軟件。

2、在CAD中畫好我們需要標注的幾何圖形，這個太簡單了，說太多就顯得浪費了。

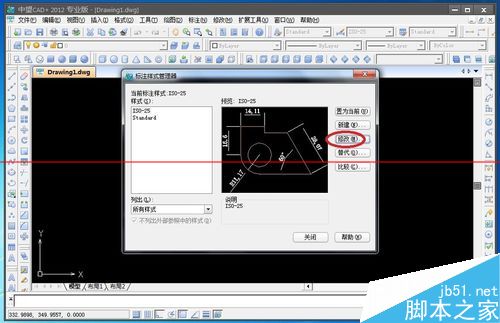

3、打開標注樣式管理器，或輸入快捷鍵D，也可以打開，再選擇修改。

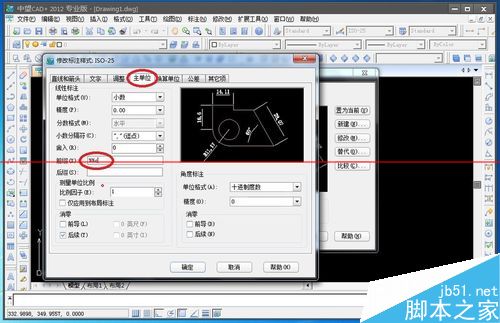

4、在修改對話框中，點擊主單位，再在前綴中輸入我們的直徑代碼%%C重要。

5、返回標注樣式管理器，將剛才的設置置為當前，這樣就完成了我們的設置。

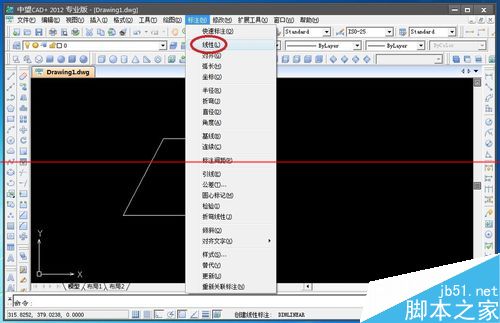

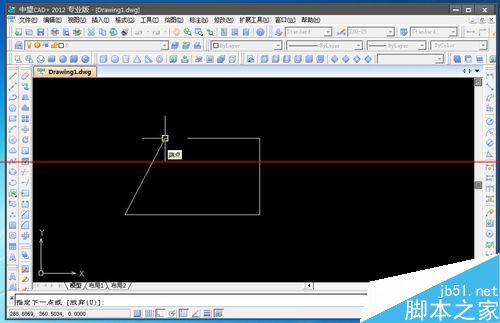

6、選擇工具欄中的標注按鈕，再選擇線性標注。

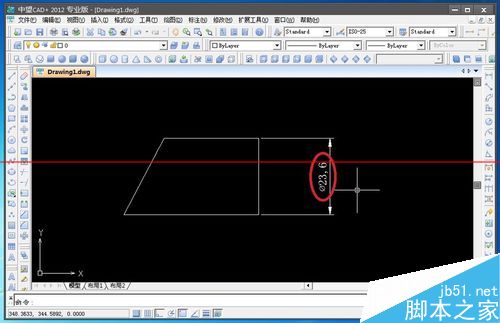

7、將我們需要標注的尺寸標注出來，就可以看到尺寸的前面出現了直徑符號，呵呵，原來就是這么簡單，學會了嗎？

注意事項：在這里，我們不僅可以標注直徑符號，還可以標注角度等等符號，只是代碼有點不一樣。
