天正建筑cad中錯誤的坐標系怎校正?

2020-07-20 13:25:12
字體:
來源:轉載
供稿:網友

有時候接到一張別人畫的總平面圖,上面有一兩個點的總圖坐標(一般是道路交叉點),要求我們做完規劃后標注上建筑角點的坐標。但是我們做完以后,有時會發現自己標注的坐標和給出的原坐標相差十萬八千里,怎么辦呢?

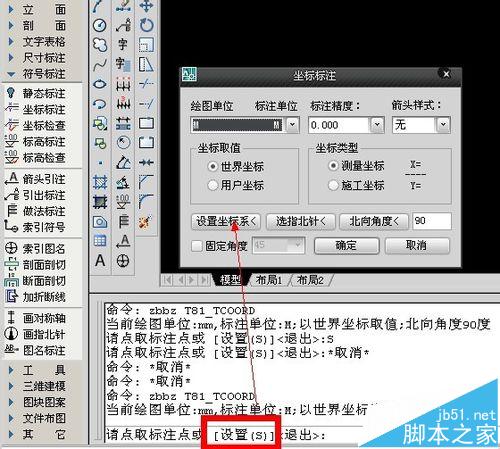

1、打開坐標系設置對話框

 1)單擊坐標標注按鈕

2)輸入S,回車


2、單擊“設置坐標系”

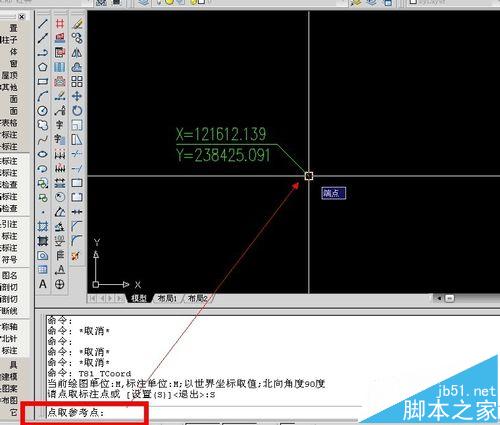

3、點取參考點,單擊圖中已經有的一個坐標點

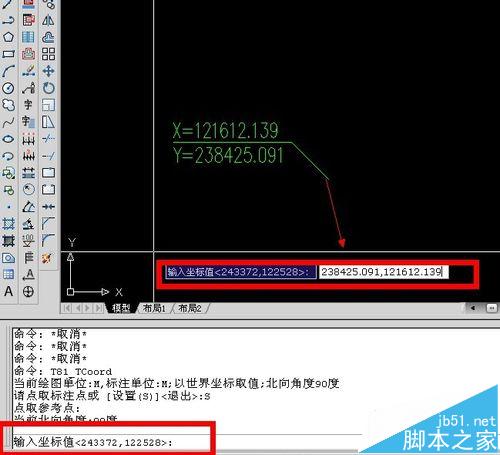

4、輸入這個點正確的坐標值,  先輸Y,再輸X,回車

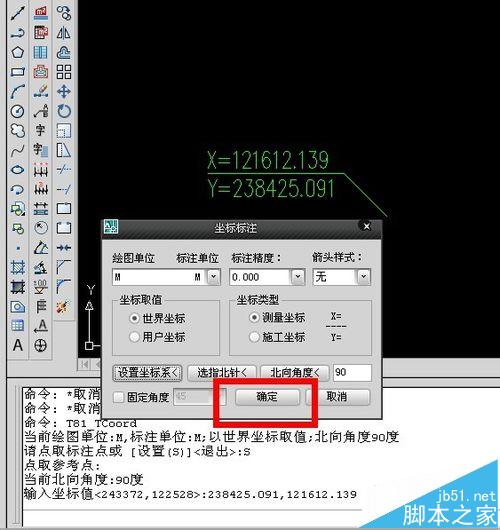

5、在彈出的對話框點擊確定。

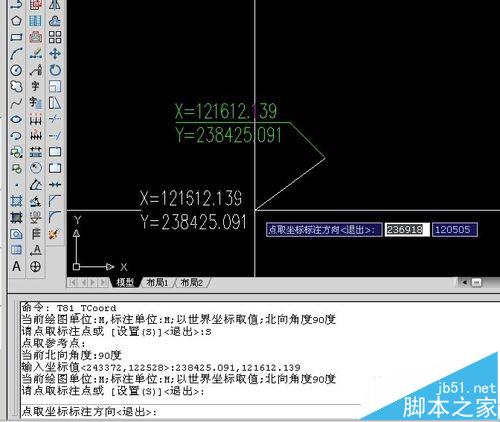

6、現在再點原圖的坐標就和它標注的一致了,因為我們已經重新校正了原圖的坐標系。

注意事項:坐標標注還有一點要注意的是繪圖單位和標注單位的問題。這個單位的選擇取決于原坐標的單位和你的繪圖習慣了。
