CAD標注中真實數字怎么任意修改成其他數字？用cad繪制的圖紙，標準中的數據不是自己想要的，怎么才能隨意更改標注數據呢？下面分享CAD標注將真實數字改成任意數據的詳細圖文教程，需要的朋友可以參考下。

1、下面的CAD中，有個綠色的矩形框，此就是我們講解的模板；

2、展開標注的下拉菜單，選擇“線性”，就是進行線性標注的意思；

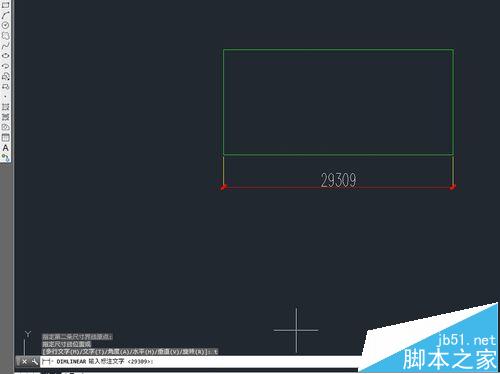

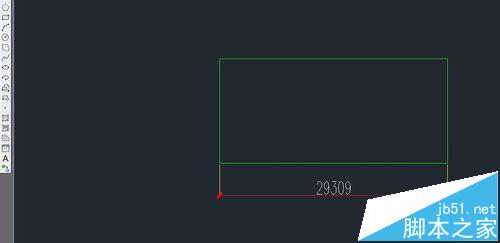

3、對矩形的“長”進行了標注，此標注的數字29309是真實的尺寸大小；

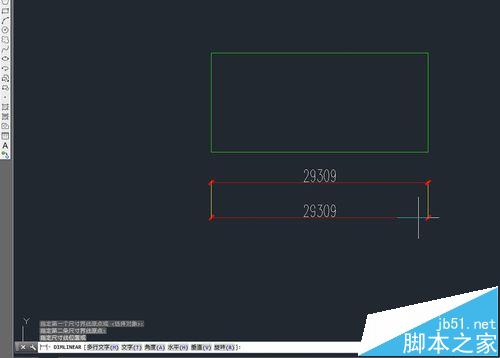

4、在CAD制圖中，常常遇到一些問題，需要將真實的尺寸修改為另一個尺寸的大小，此刻就就交給大家一個好辦法；首先還是選擇標注下拉菜單中的線性標注確定兩點后，在CAD下方的命令行中可以看到"文字T"的字樣；

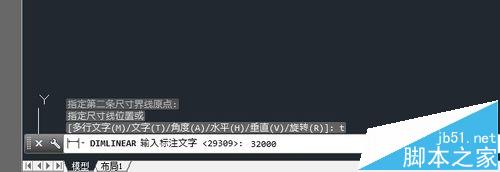

5、然后在命令行中輸入T，按確定后，可以在命令行看到輸入標注文字的字樣，比如要將真實尺寸29300改為32000，在命令行中輸入32000；

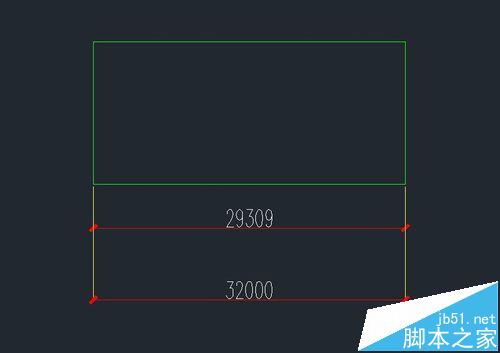

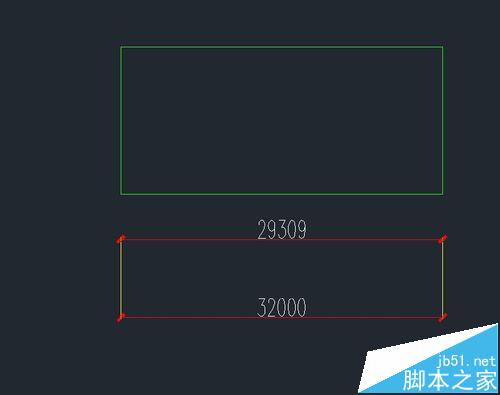

6、按回車鍵確定后，就可以看到尺寸上的數字已經變?yōu)?2000了，然后點擊確定尺寸線的位置即可。

注意事項：確定兩點后，千萬別再點擊鼠標，修改完尺寸后再進行點擊確定尺寸線位置即可。
