在cad中將兩條線段連接起來合并成一條直線方法介紹

2020-07-20 13:24:25
字體:
來源:轉載
供稿:網友

在cad使用過程中有時候要把連接在一起的多條線段變成一條多線段,很多人會選擇利用多線段工具“pl”,重新描繪一遍,然后刪除多余線段,其實沒那必要,可以利用“pe”命令老簡單的實現,下面小編就為大家介紹cad中將兩條線段連接起來合并成一條直線方法,來看看吧!

方法/步驟

1、如圖所示,位兩條獨立的線段。

cad中怎樣把兩條直線連接起來合并成一條直線

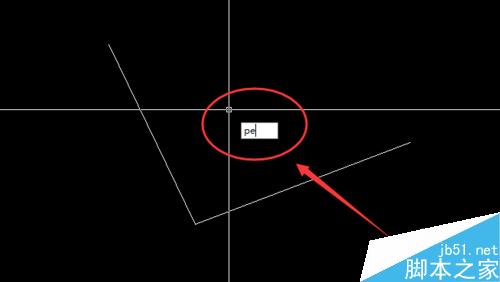

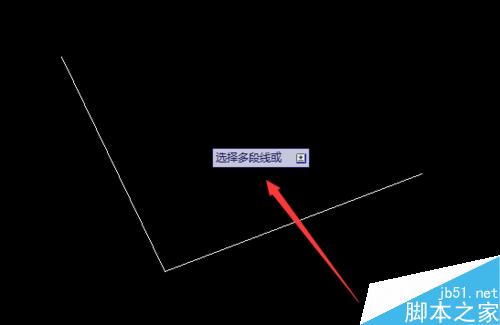

2、輸入命令“pe”,回車。

cad中怎樣把兩條直線連接起來合并成一條直線

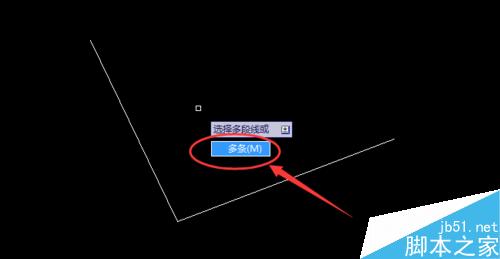

3、輸入快捷命令:“m”,或則點擊下拉菜單,選擇“多條線段”

cad中怎樣把兩條直線連接起來合并成一條直線

cad中怎樣把兩條直線連接起來合并成一條直線

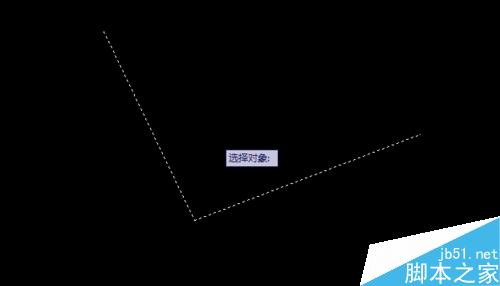

4、分辨選中兩條直線,回車,

cad中怎樣把兩條直線連接起來合并成一條直線

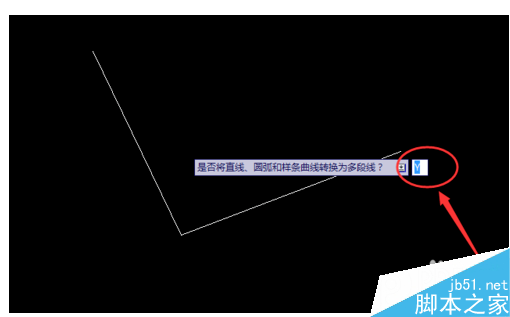

5、出現提示,默認為“y”,直接回車即可

cad中怎樣把兩條直線連接起來合并成一條直線

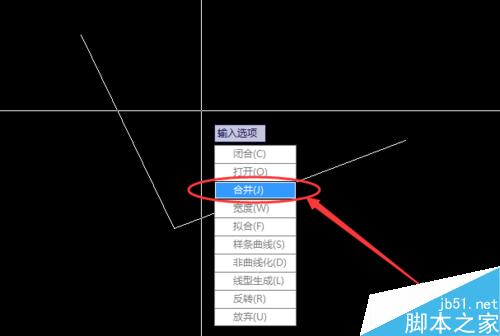

6、選擇合并。

cad中怎樣把兩條直線連接起來合并成一條直線

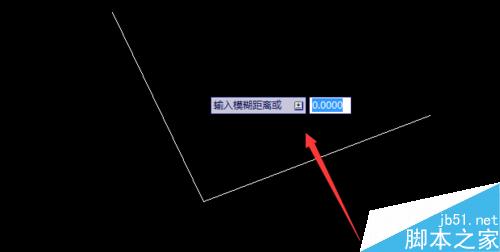

7、輸入模糊間距,默認為0,直接回車即可。

cad中怎樣把兩條直線連接起來合并成一條直線

8、完成以上步驟后,按“esc”鍵,退出編輯,你會發現兩條直線已經連接在一起了。

cad中怎樣把兩條直線連接起來合并成一條直線

注意事項

兩條直線必須相交。

有時可能不成功,那是因為你細節沒做到位,一步步的來。

以上就是在cad中將兩條線段連接起來合并成一條直線方法介紹,大家學會了嗎?希望能對大家有所幫助!
