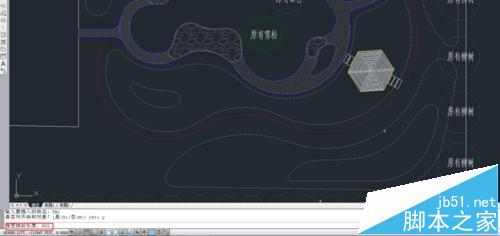

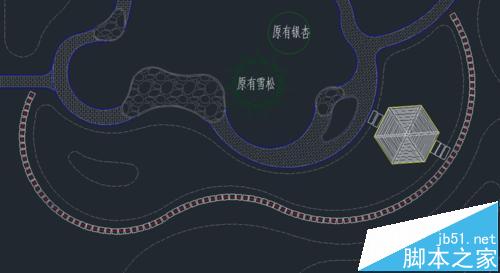

在景觀設計CAD繪制過程中，涉及公園、居住區等設計項目中較多用到汀步，現在向大家簡述繪制汀步的快速方法，對于其他類似項目，均可舉一二反三。這是汀步布置完成之后的效果，可見數量很大，如果采取一個一個移動、旋轉的方法，耗時耗力，并且效果也不會很好，接下來將會向大家展示如何快速繪制這樣一個cad圖紙。

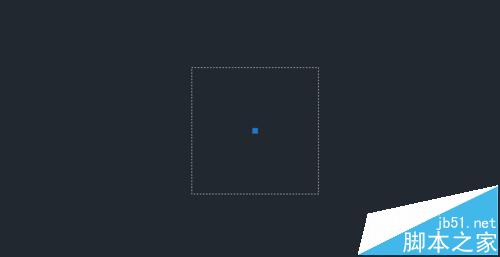

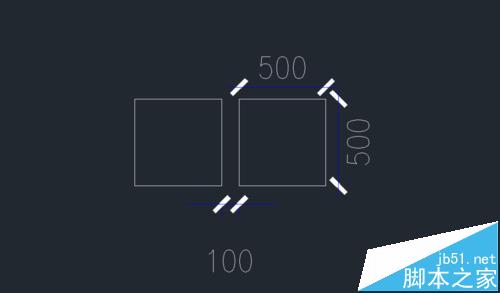

1、首先明確該場地所適用的汀步尺寸及汀步與汀步之間間隙，我采用的尺寸為500x500，間隙為100。

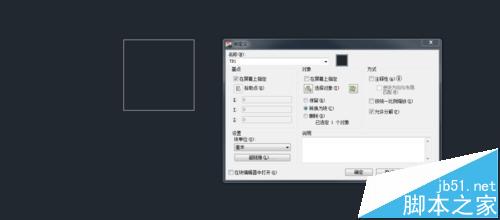

2、將需要的尺寸的汀步繪制為塊，選中，按快捷鍵'B'，會出現塊定義的界面，輸入名稱，以簡潔為好，我的命名為“TB1”

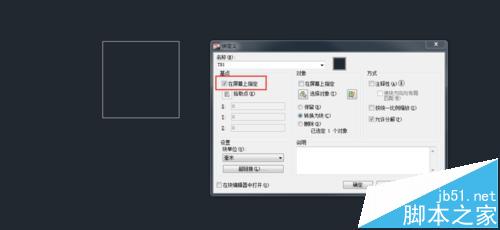

3、勾選“在屏幕上指定”，因需要通過道路中心線來進行繪圖，所以指定的基點以塊的中心點為好。

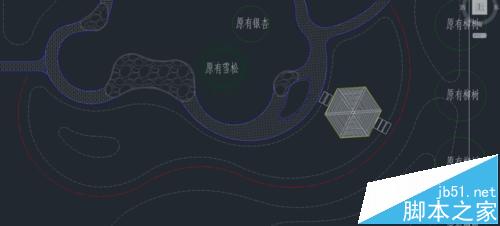

4、繪制中心線，如圖中紅色點劃線

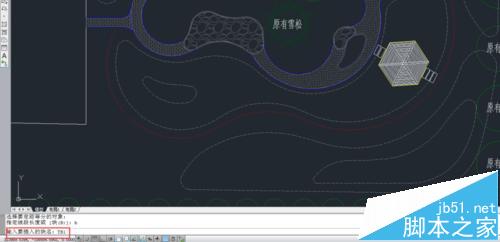

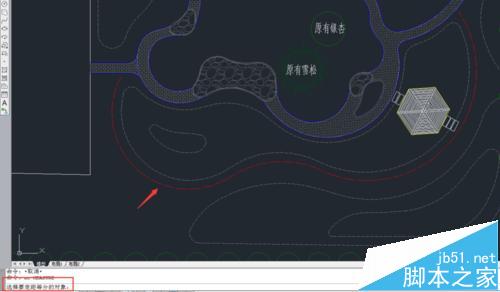

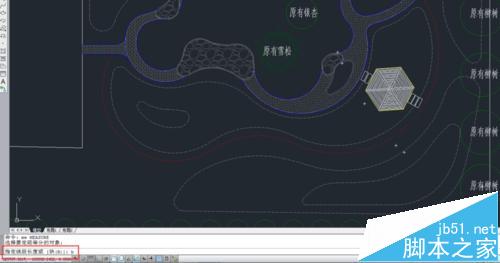

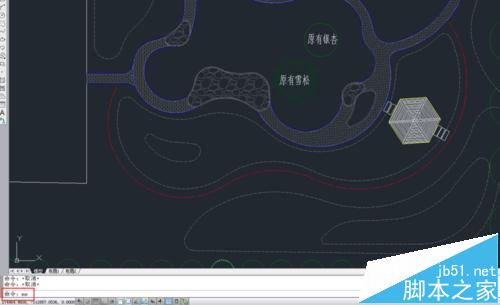

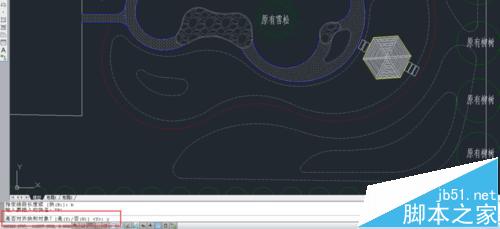

5、輸入“ME”命令，確定，選擇定距等分的對象，即圖中箭頭所指線，指定線段長度或快B,我們輸入“B”,確定。輸入插入的塊名，即輸入剛才的汀步的塊名：TB1，確定，是否對齊塊的對象，輸入 Y,確定，指定線段長度，因?yàn)槲业膲K尺寸為500x500，汀步之間間隙為100，所以線段長度為600，確定

6、之后，汀步即可繪制完畢。

注意事項：執行“確定”命令需要按Enter鍵。不同設計汀步尺寸不一，例如居住區多采用1200x600，間隙200，我的設計中的汀步因受眾不同，所以采用500x500。
