CAD中塊的操作很常用，用的多了，就需要修改編輯。但是編輯的時候，重新打散再重新定義塊，非常繁瑣不方便。如果直接對塊雙擊進入塊編輯器，截面不友好有的操作又不方便。現在介紹參照編輯，不打散塊的情況下，可以對塊進行操作。

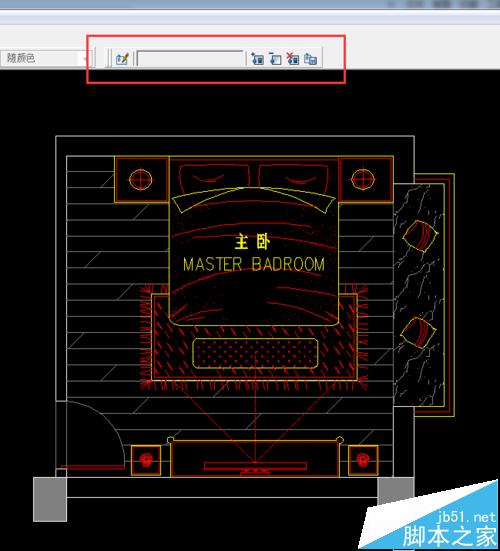

1、先打開參照編輯工具，在工具欄空白處右鍵，在ACAD種選擇參照編輯。可以拖動到上面空白處。

2、將鼠標放到參照編輯工具上面，可以看到工具介紹，分別是在位編輯參照，添加到工作集，從工作集刪除，關閉參照，保存參照。

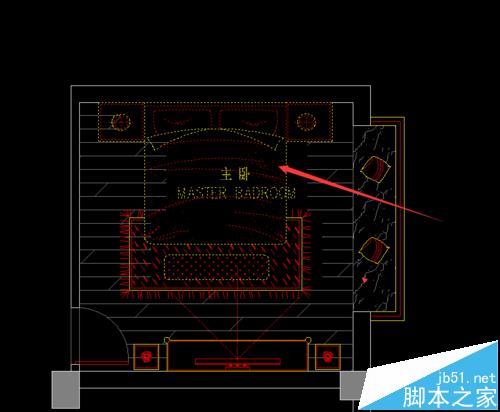

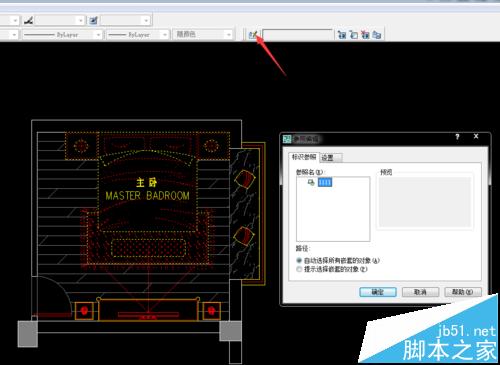

3、選中需要編輯的塊，點擊第一個在位編輯參照工具，確定。

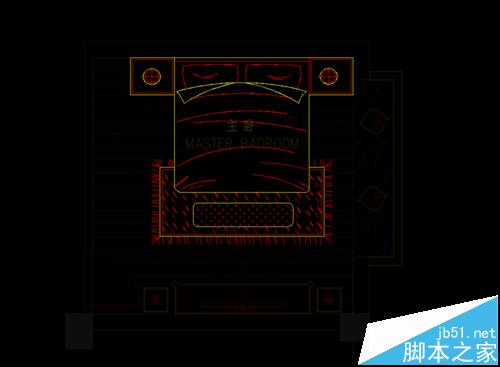

4、可以看到，打開的塊高亮顯示，其他非塊的地方，變暗，一目了然。

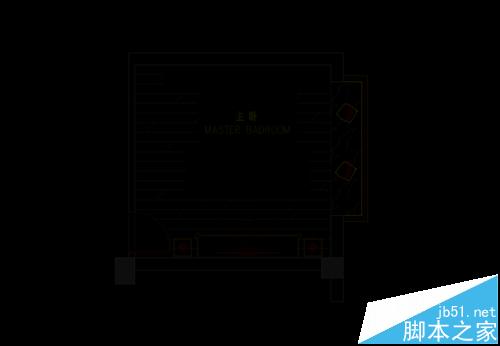

5、在此模式下，只能對塊里的對象進行操作，就算選擇到其他的對面，操作不影響，不會造成誤操作。

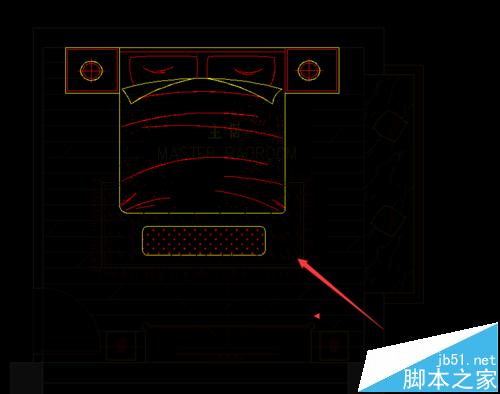

6、選擇地毯部分，然后點擊從工作集刪除按鈕，地痰就退出塊了。

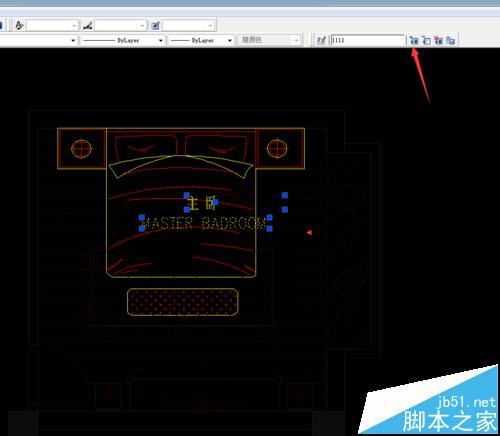

7、選擇文字部分，然后點擊添加到工作集工具，文字部分就加入塊了。

8、修改完成后，點擊最后一個保存編輯，空格。這樣塊就修改好了，還是一個塊。

注意事項：操作非常容易，容錯率高。不過對同一復制的塊，會一起更改。如果對復制了多個的塊中的某一個進行編輯時，只需要對這塊重新定義或改名就可以了。
