在畫立面圖時，為了方便看圖人的理解，很多人會在立面圖的上面或下面，放上局部平面圖的索引，使人不需要翻總平面圖就可以知道立面對應的是哪一塊，使圖紙易懂好用。而這局部索引是怎么做的呢？就要使用XC命令。

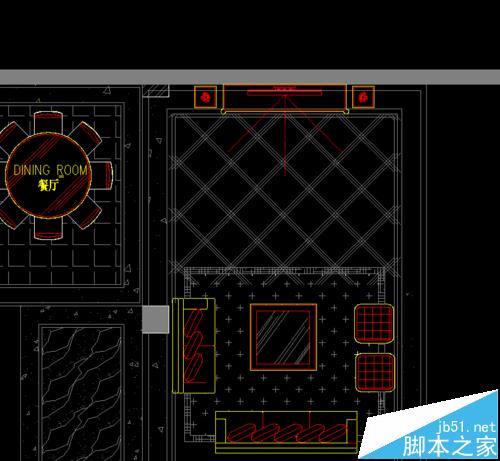

1、一般人的立面圖會是這樣的：有立面，有局部索引。

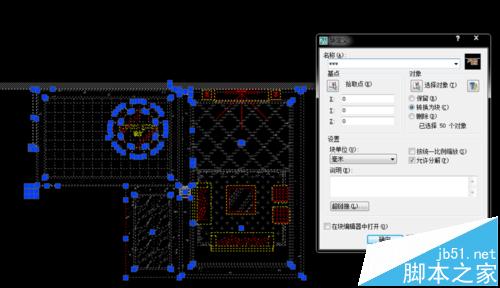

2、我們打開一個平面例圖，然后將整個圖定義成塊。

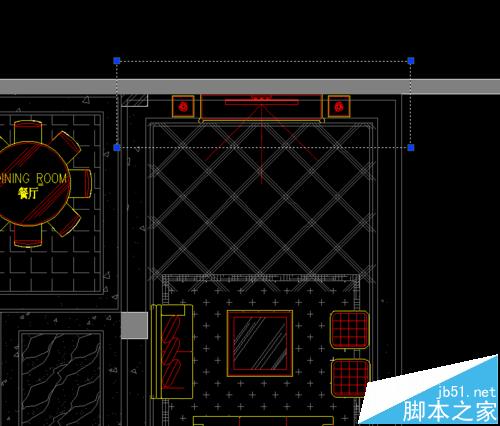

3、在需要截取的地方，按需要畫一個矩形。矩形的大小，就是到時候顯示的范圍

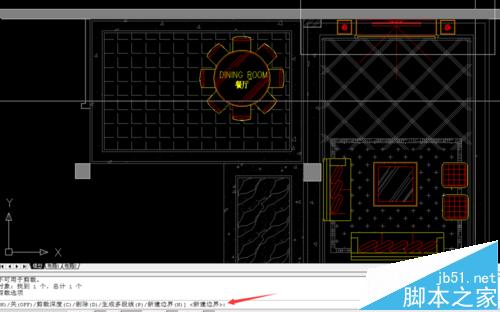

4、選擇平面圖塊，按XC命令空格。默認新建邊界，空格。

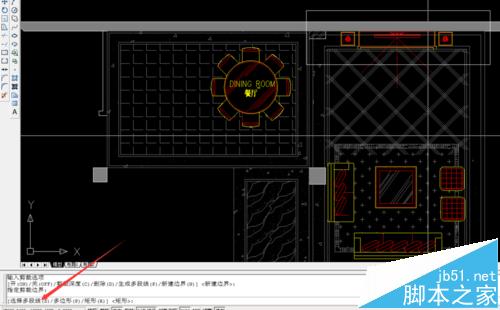

5、提示邊界類型，一般我們選擇s多段線，這樣可以選擇我們預先繪制的矩形，而不用另外繪制邊界。

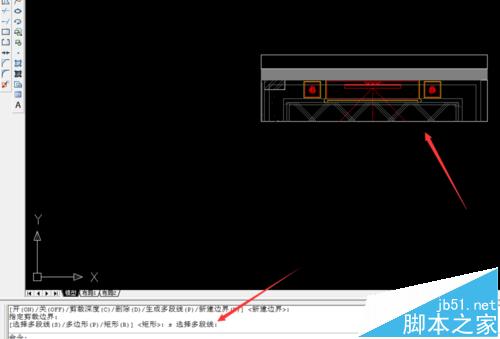

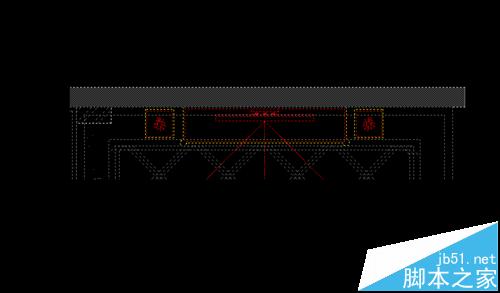

6、選擇預先繪制的矩形后，空格，這樣，局部平面圖就坐好了。如果覺得繪制的邊界礙眼，也可以刪除掉。然后可以任意移動位置。

7、將平面圖塊復制一份，按以上方法，可以做其他的局部索引。

注意事項：在園林道路填充，用此命令很方便快捷。
