AutoCAD中如何將兩個對象快速中心對稱，不用輔助線能不能達到效果呢？

1、我們簡單舉例說明一下，如圖所示，我們快速將這兩個圖形中心對稱呢

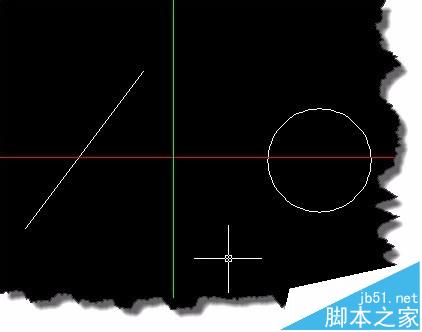

2、我們先分析一下原理，我們作一水平線，與兩個對象相交。

3、以兩個交點為線段的中點，作一條垂直線，如圖所示。

4、我們可以以這一垂線，做鏡像處理，就達到目的了。

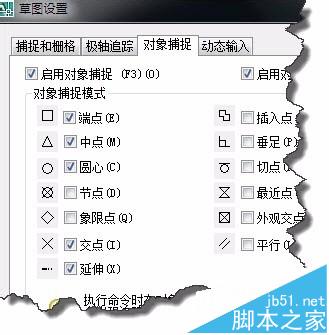

5、那么怎么不要輔助線來達一目的呢？打開捕捉設置命令。

6、選擇中捕捉的點，我這里選擇中點，你根據(jù)實際情況選擇。

7、打開”對象捕捉“、”對象追蹤“和”正交“命令。

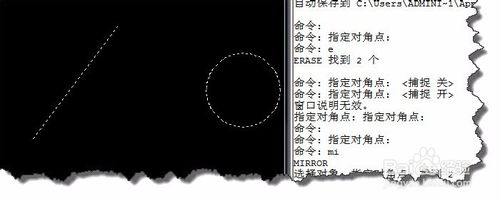

8、輸入MI命令，空格后選擇這兩個對象。

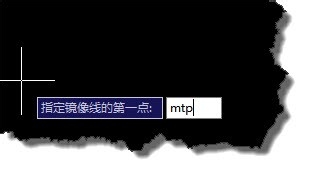

9、在選擇鏡像第一點時輸入MTP

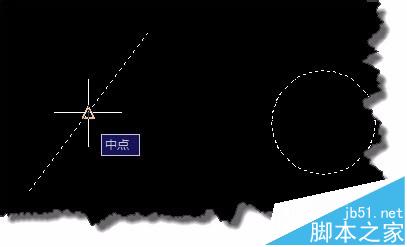

10、這個時候選擇直線的中點。

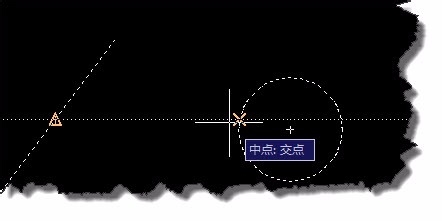

11、通過對象追蹤選擇中點水平線上與直接相交的另一個點

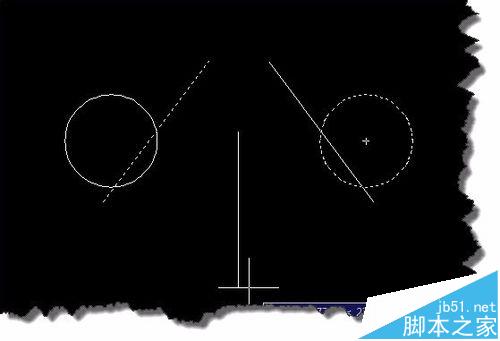

12、打開正交后點擊垂直位置上的任意一點

13、當然你可以根據(jù)情況是否刪除源對象。

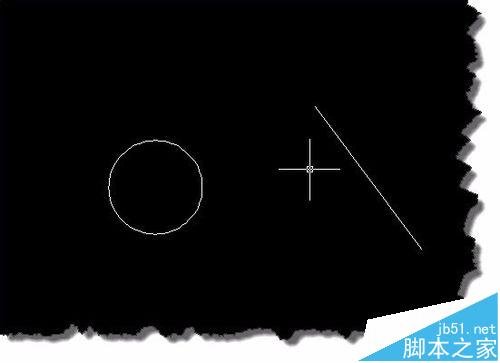

14、最后就得到我們想要的圖形。
