有時候看到一個圖形，想知道面積，但是又沒有標注，很有可能還是個不規則圖形。小梨今天教大家兩種簡單的框圖方法，輕松計算出CAD圖形的面積。

方法一：

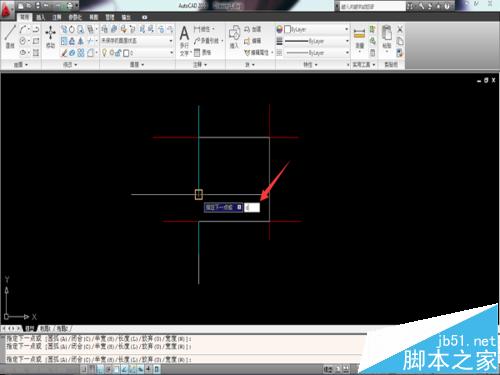

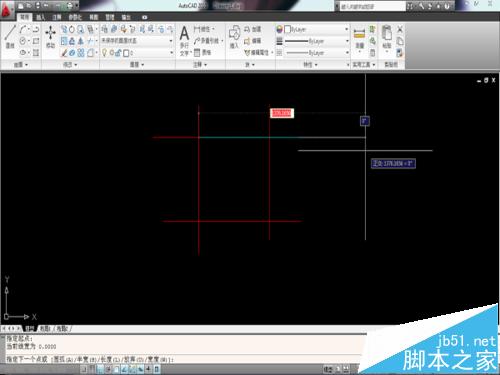

1、先輸入“pl”，用多線段把要測量的面積部分圈出來。

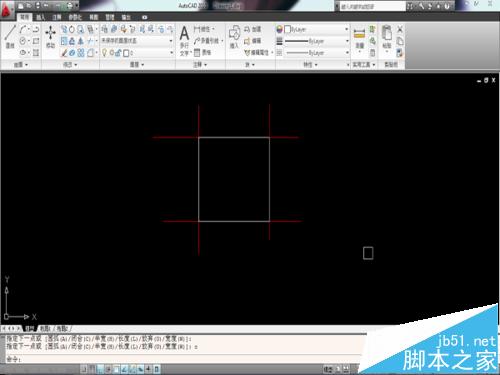

2、輸入“C”使圖形閉合。

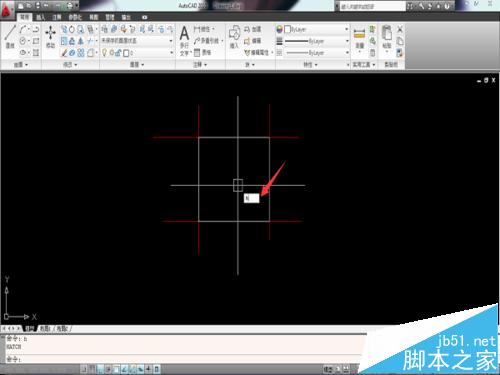

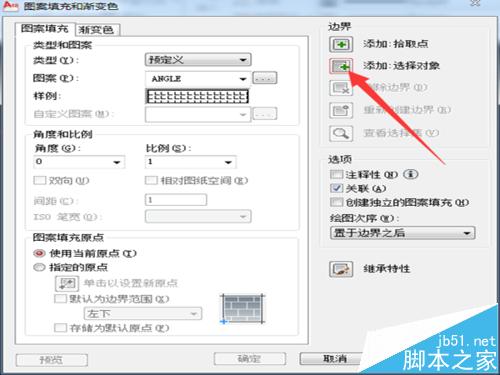

3、輸入“h”，填充；點“添加選擇對象”。

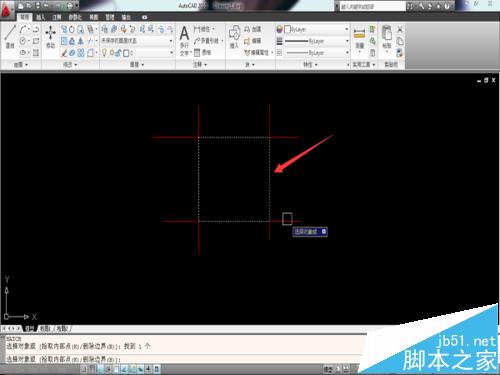

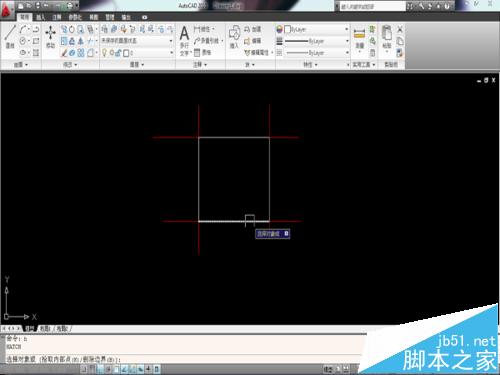

4、點到多線段上，線條呈圖中樣子。

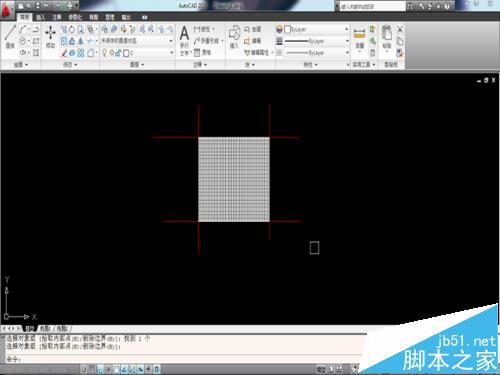

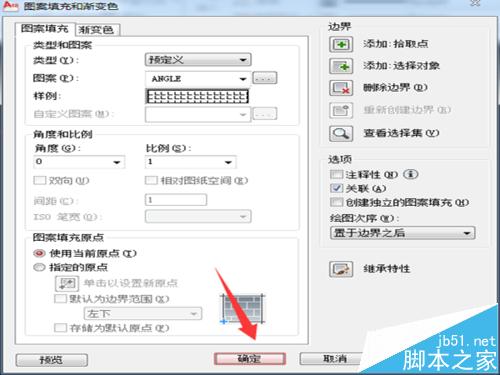

5、點擊“確認”。如圖所示。

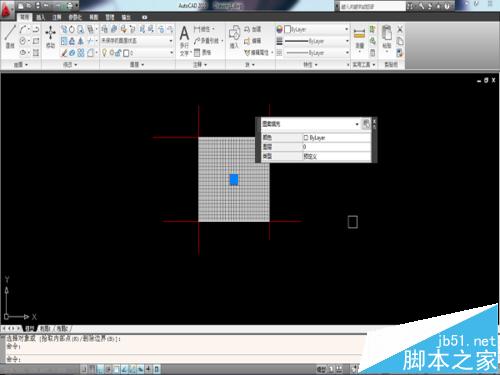

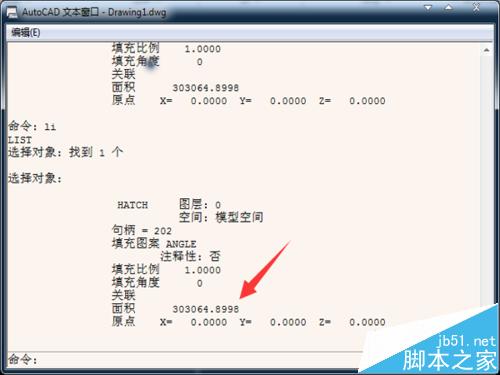

6、點擊填充的圖形，輸入“li”，點擊右鍵，面積就出來了，如圖所示。

方法二：

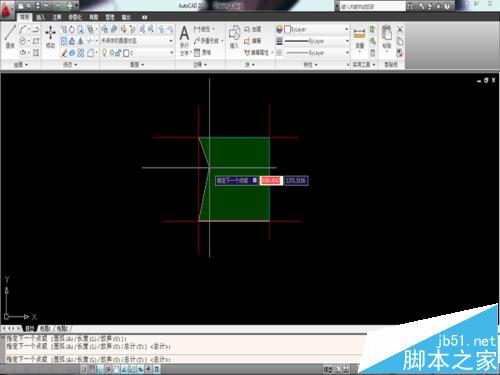

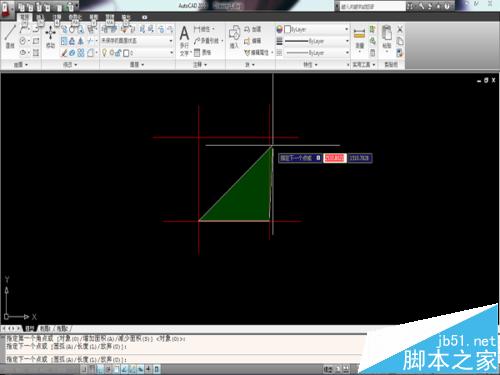

1、輸入“aa”。然后依次點擊所測圖形面積的各個點。

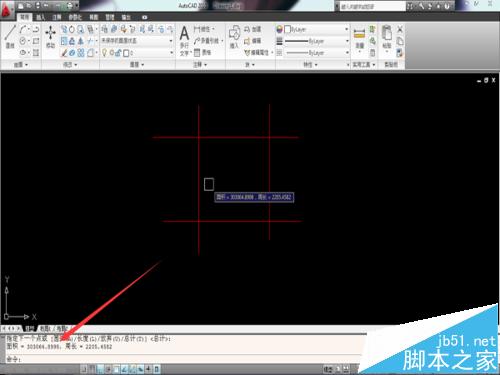

2、點不重復，然后按回車，面積周長如圖所示。

注意事項：圖形一定要閉合。
