在進行商用廚房設計時使用廚具通2016中內置的設備圖塊，因為圖塊本身包含水電電位和相應參數，所以可以通過幾步簡單的操作就能生成機電圖紙。但圖塊因為各種原因可能會出現參數不全的問題，如何自己添加圖塊參數或繪制圖塊請參考這個鏈接

1、使用圖庫--圖庫面板功能插入幾個設備

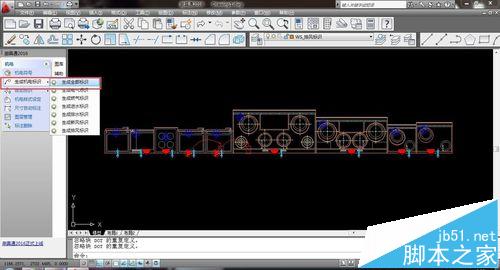

2、生成機電符號：點擊機電---生成機電標識---生成全部標示---選擇設備--回車確認

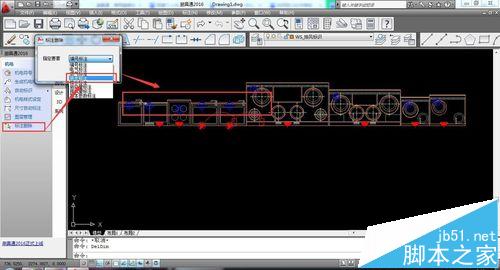

3、為了方便查看刪除部分圖層：點擊機電--標注刪除--選擇需要刪除的如“進水標注”--選擇設備--回車確認

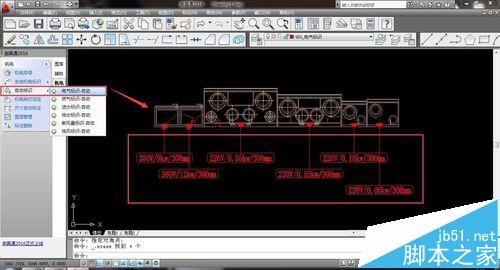

4、顯示參數信息：點擊機電--自動表示----電器標識自動---選擇設備--回車確認

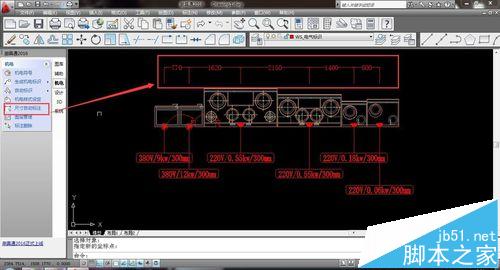

5、標注機電符號之間的尺寸方便施工：機電--尺寸標注--選擇設備--回車確認

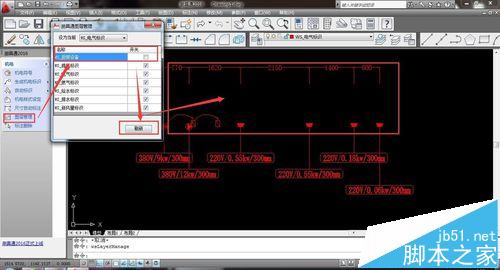

6、關閉設備圖層完成水電圖：機電--圖層管理--勾選掉設備圖層--刷新即可

注意事項：

1、用廚具通2016可以通過幾步完成水電圖，方便施工，簡單快速

2、由于圖塊可能會參數不全，所以使用前需要自己做一些準備工作。但一次性完成后，以后用起來就方便多了。
