很多人使用商用廚房CAD插件廚具通2016，覺得功能還不錯，但圖塊不能滿足自己需要，可又不會自己新建圖塊。在這里向大家介紹如何在“我的圖庫”界面中新建符合及要求的圖塊。

一、新建產品圖塊填寫參數

1、在“圖庫面板-我的圖庫”界面，點擊“新建”按鈕

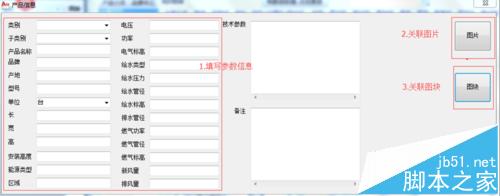

2、在彈出窗口內填寫設備的相關參數信息，比如填寫類型、產品名稱、長寬高等。

二、將填寫好參數的產品與圖片關聯

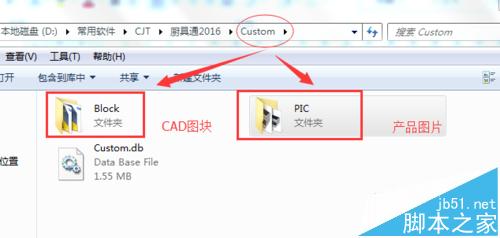

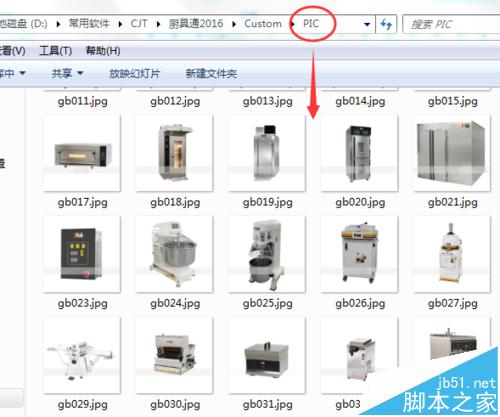

1、首先，將產品圖片按照規則命名【品牌拼音首字母+三位編碼.jpg】如：廚具通命名為cjt001.jog（命名不能同其他品牌重復），并存放在廚具通安裝路徑的“PIC”文件中

2、然后，點擊產品信息彈窗的“圖片”按鈕，選擇相對應的圖片

三、將填寫好參數的產品與圖塊關聯

1、關聯需要先建立圖塊，這里只介紹如何修改圖庫中已有圖塊部分。首先要將現有圖庫里的先關圖塊調出。方法“圖庫面板-我的圖庫-選擇產品類型-全選-插入”。或者設計師也可以使用自己的圖塊庫

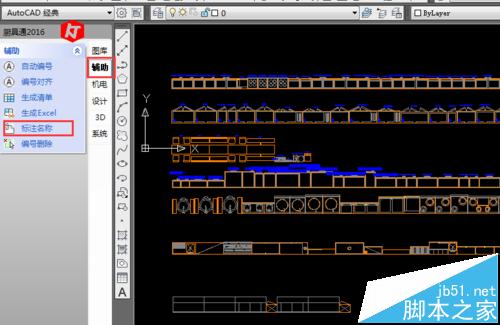

2、為了方便辨認，將所有圖塊的名稱調出。顯示圖塊名稱操作如下：廚具通2016-輔助-標注名稱-選中圖塊-回車確認。

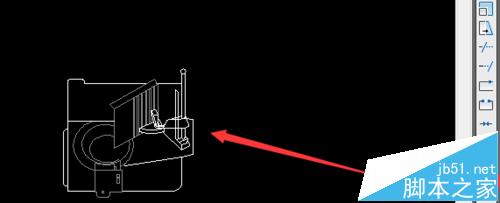

3、在現有圖庫樣本中找到與新建產品類型、名稱、功能相似的圖塊。然后復制圖塊并修改為所需要的尺寸。

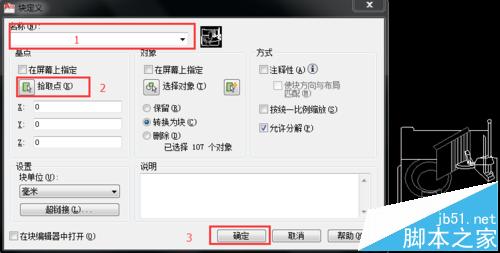

4、調整完畢后對圖塊進行分解（X）、再創建（B），在“塊定義”彈窗中，填寫名稱chujut_0000000..（編號不能有重復）、設置拾取點（產品背面左下角）。

5、點擊產品信息彈窗的“圖塊”按鈕，選擇相對應的圖塊進行關聯

注意事項：

1、果圖庫中找不到相似圖塊，就需要自己畫一個圖塊用于匹配參數。

2、具通2016中的圖塊建立算是所用功能中最復雜的了，需要點耐心。

3、是建立好參數并關聯后比起將所有圖塊都平鋪到DWG文件中，這種二維機構的圖庫實際上更好查找和使用。需要一個適應的過程。
