平時在CAD圖中畫云線，是不是鼠標到哪里，線就拐來拐去到哪里，而且弧長都不一樣，讓大家很頭疼呢？為什么別人畫出來的云線就是規規矩矩的那么好看呢？下面就來給大家介紹一下如何畫矩形和圓形狀的修訂云線。

1、首先，我們先畫出一個矩形和圓，rec快捷鍵可以畫出矩形，c快捷鍵畫出圓。如下圖所示

2、revc（云線快捷鍵），空格，a（弧長），空格，輸入最小弧長，空格，輸入最大弧長，本例中設最小弧長為10，最大弧長20.

3、o（對象），空格，選擇對象，即我們之前繪制的矩形和圓。

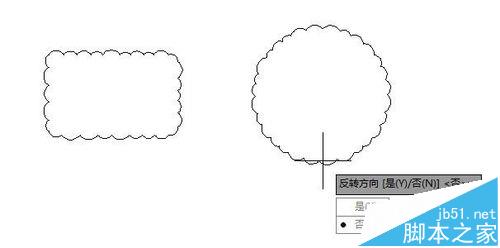

4、我們看一下，選擇矩形和圓之后的不反轉方向的效果。

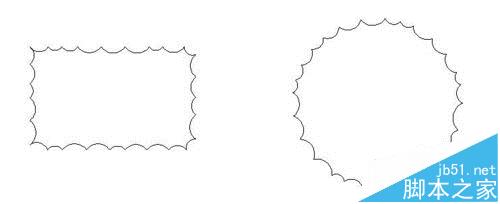

5、我們看一下，選擇矩形和圓之后的反轉方向的效果。

注意事項：

如果想做其他形狀的，可以用pl多段線畫出任意你想要的圖形，之后利用上述方法操作即可
