我們在CAD制圖的時候有時是要用同一個塊文件，但是標注的文字需要修改，如果一次次修改再做塊比較麻煩，利用增強型屬性塊，我們可以隨時插入塊是，輸入我們想要的文字或型號即可，方便不同型號的相同尺寸的設備的布置。

1、首先，我們先找一個塊，例如下圖所示：嵌入式空調。

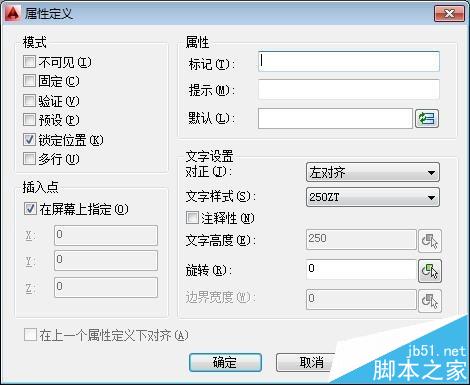

2、ATT（屬性定義），空格，打開屬性定義對話框，

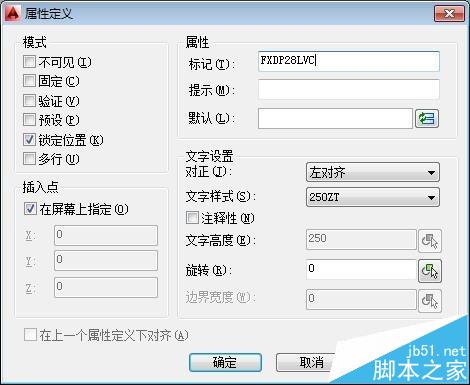

3、在屬性下的標記里填寫FXDP28LVC空調型號，可以修改字體的大小，樣式等屬性

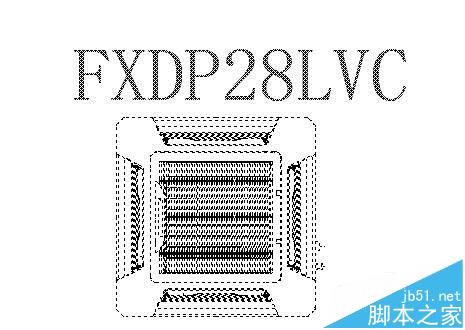

4、把文字放在合適的位置，如下圖所示

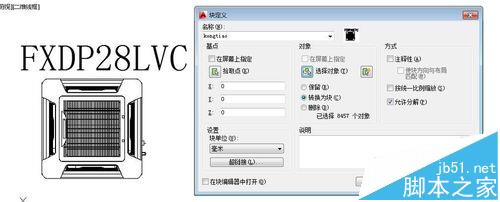

5、把上圖的機器和型號做成一個圖塊，B，空格，輸入塊的名稱。

6、在對話框里輸入相應型號，即做好了增強型塊。此時文字和圖形便是同一個塊了。

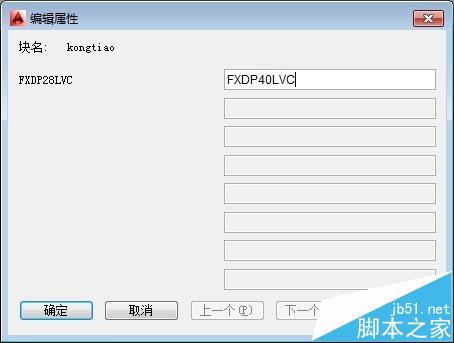

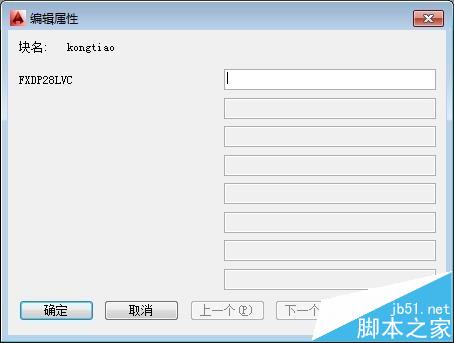

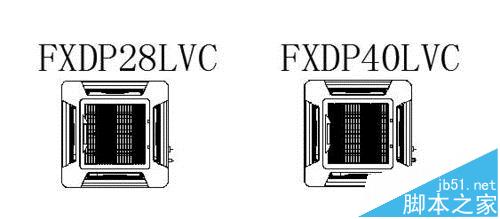

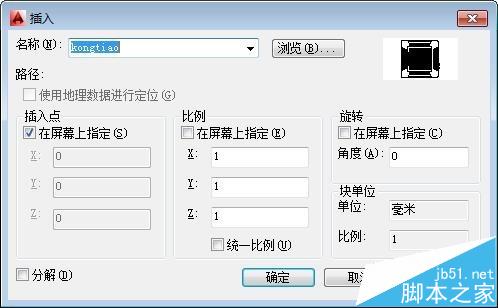

7、如果要插入kongtiao的塊時，就會顯示對話框讓輸入新的型號。
