在工程圖紙繪制中，會經常遇到圖紙原裝修結構，門窗等等位置變動的情況，但是其他專業的圖紙都是根據裝修的平面圖繪制的，如何改一張圖達到改所有圖紙的效果呢？下面我們就來看看外部參照的妙用。

1、首先，我們要做這個外部參照作為其他所有專業的底圖，我們將裝修的平面圖所有線都調整為8號顏色的線

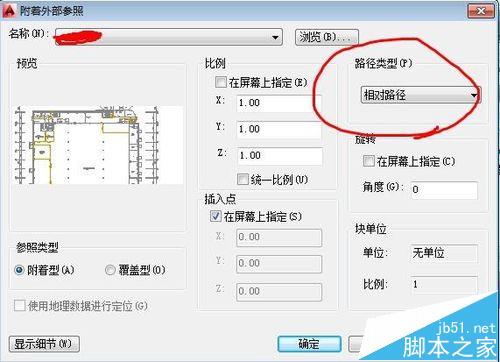

2、要保證插入外部參照的時候，路徑類型是相對路徑。所有專業都用此方法插入外部參照作為底圖。

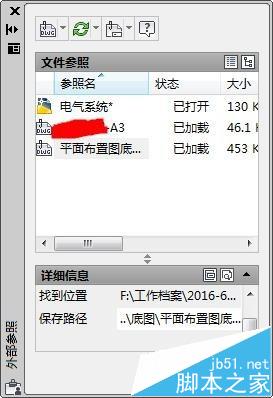

3、外部參照不能綁定，加載進來就可以

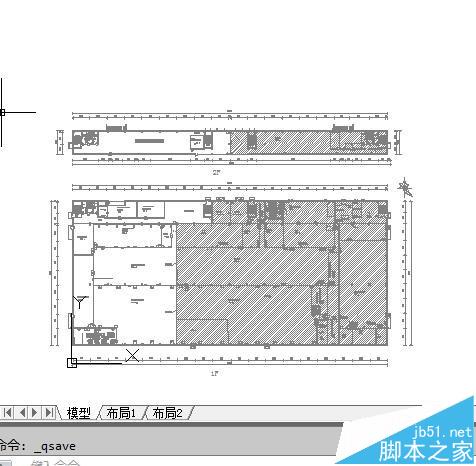

4、如果裝修方面變動，我們只需要修改底圖，然后保存底圖，

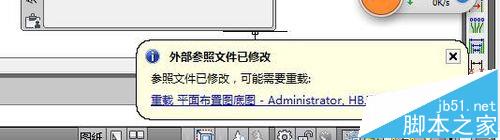

5、打開所需專業的圖紙，右下角會跳出重新載入底圖，點擊一下，底圖會自動更改。

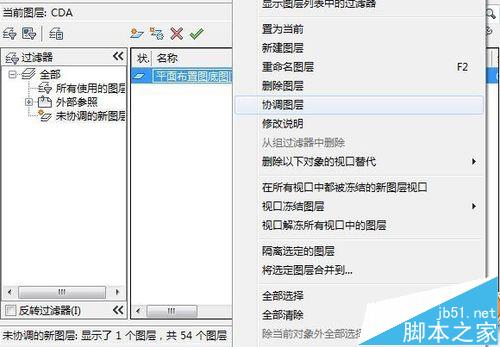

6、根據底圖修改自己專業的內容就可以了，不必花心思去考慮修改裝修部分，只要問裝修工程師要了最新的底圖照上面方法操作就好了。有時下面還會出現這個，我們要到圖層里面選中未協調圖層，右擊，點協調圖層即可。
