CAD繪圖中，我建議大家始終將屬性欄調出，按Ctrl+1即可調出，可以根據自己喜好放到左邊或者右邊，下面我主要說一下屬性特性欄在畫圖中可以用到的地方，大家可以參考，還有一些經常遇到的小問題給大家分享。

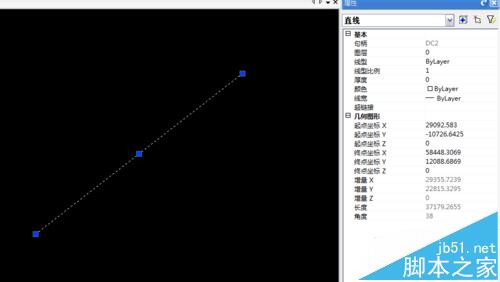

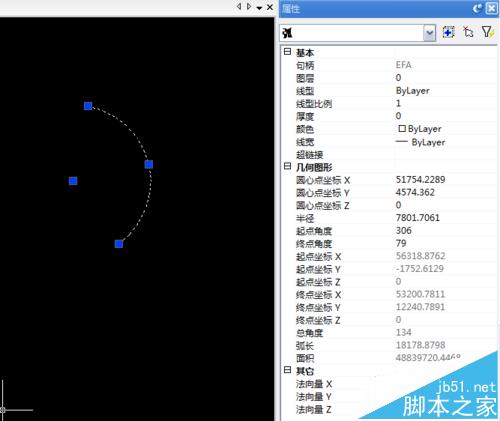

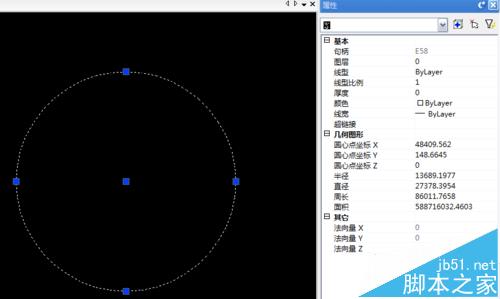

1、大家在畫圖過程中想查看某些線、弧、圓或者標注等等多種單元的屬性時候，只需鼠標單擊它，屬性欄里面就全都顯示出來了，非常方便，對校核尺寸，計算時查看數據等很有幫助。

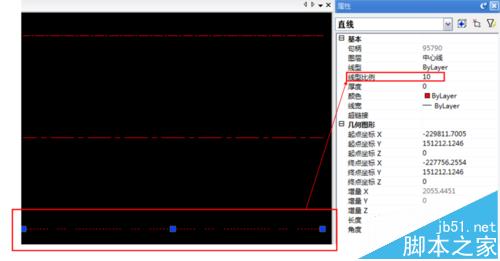

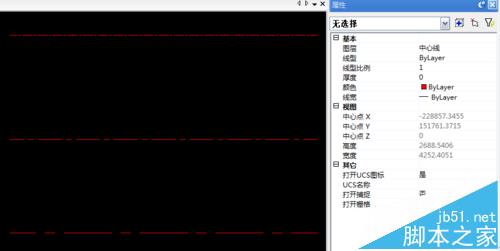

2、有時為了圖紙需求，需要隨意變動中性線的比例以達到適當的顯示效果，就可在屬性欄中隨意改動比例，如下圖所示三種比例的中心線。只需改動屬性欄中“線性比例”的數值就可達到自己想要的比例的中心線。（虛線、雙點劃線等其他線的比例和此一樣都可自由調整。）

3、畫圖當中大家還會經常遇到用鼠標中鍵放大時無法再放大，或者無法再縮小的問題。以及畫好的圓，放大后一看是多邊形。諸如此類問題其實都是顯示速度的問題，只需輸入命令RE，即重生成命令，然后確認就可順利解決。

4、畫圖當中還會經常遇到由于尺寸過小，復制到圖紙當中找不到的問題，或者由于自己隨意放大縮小找不到所花圖形的情況，這種情況只需按兩下鼠標中鍵，所畫圖形立馬呈現在你面前。

5、在某些情況下需要將所畫圖形及標注的尺寸一起放大或縮小，這時問題來了，隨著圖形的放大縮小，尺寸也跟著變化，那么怎樣讓圖形放大縮小而尺寸不變呢，其實很簡單，只需將圖形及尺寸一起編輯為塊即可。如果有需要，放大縮小后還可打散，打散后尺寸也不會變。
