想要在CAD里設置墻的樣式，如何設置呢？下面給大家講解具體的在CAD中設置墻的樣式的方法

1、首先使用天正建筑打開CAD

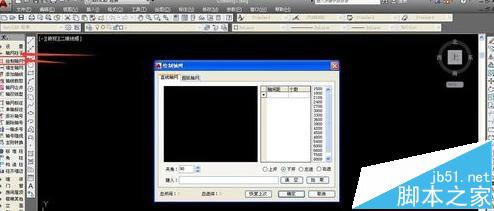

2、使用軸線工具進行輔助，選擇”軸網柱子”→"繪制軸線“，彈出軸網設置頁面

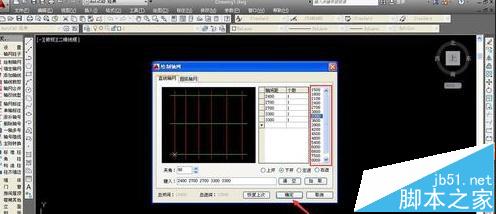

3、根據需要設置軸線之間的距離以及軸線的上進，下進，左開，右開，設置完后，點擊確定即可輸出軸線

4、移動鼠標確定軸網的位置，單擊鼠標左鍵，即可進行位置的選定，軸線也就繪制完成，下面即可依據軸線繪制相應的墻體線條

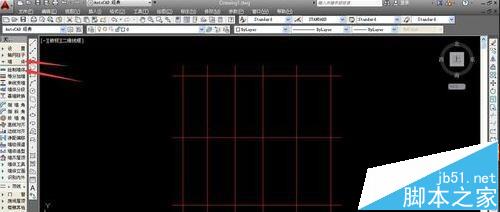

5、在工具欄點擊“墻體”→“繪制墻體”，進入墻體的繪制階段，可在彈出的墻體設置欄中，設置墻體的寬度等各種屬性信息

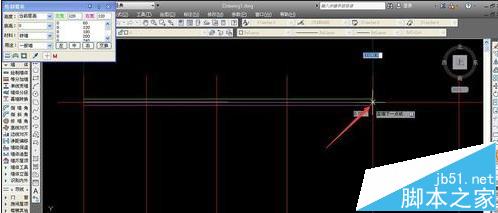

6、選擇”繪制墻體“工具，移動光標接近軸線，系統會自動靠近最近的軸線或者交點，這樣就能夠以軸線為標準，快速準確的繪制墻體

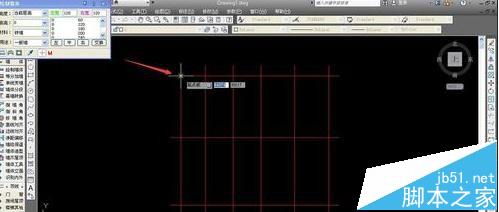

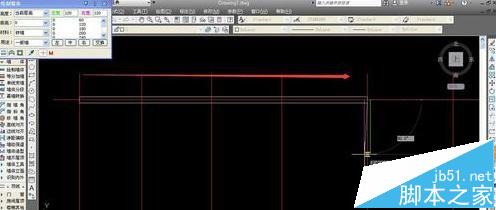

7、在繪制墻體時，先點擊會確定墻體的起點，隨后移動鼠標會出現墻體的提示線條，然后點擊會確定墻體的終點，并輸出墻體線條

8、墻體線條默認為白色線條，具有一定的寬度，是建筑繪圖中最主要的線條部分，使用軸線配合墻體繪制工具，能夠輕松繪制標準墻體

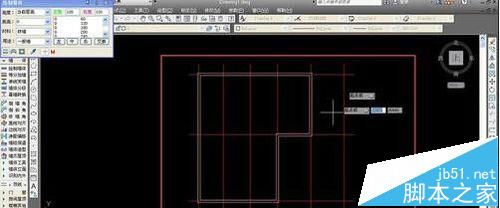

9、根據軸線，完成墻體的繪制即可，在繪制墻體時，按下鍵盤的F8鍵，能夠進行垂直鎖定，確保墻體線絕對的垂直
