AutoCAD中自定義shx字體制作，通過AutoCAD中express工具中makeshape工具制作shx.

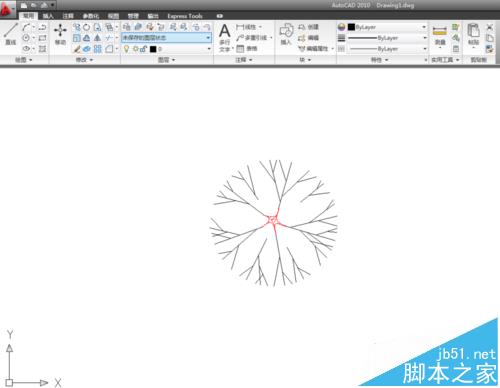

1、打開cad2010軟件，在圖形中繪制要形成字體的線。這里的圖形不能是塊。

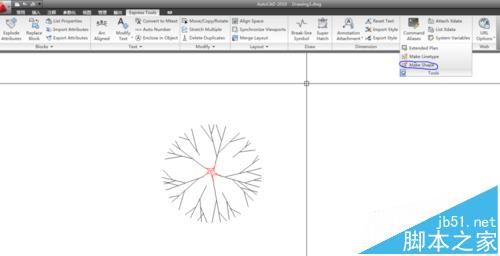

2、打開面板上邊express tools工具中makeshape工具，按照提示開始制作過程。

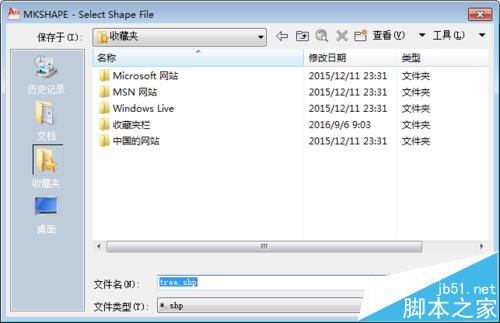

3、點擊makeshape后出現保存的shp文件界面，選擇shp的保存路徑及名稱。

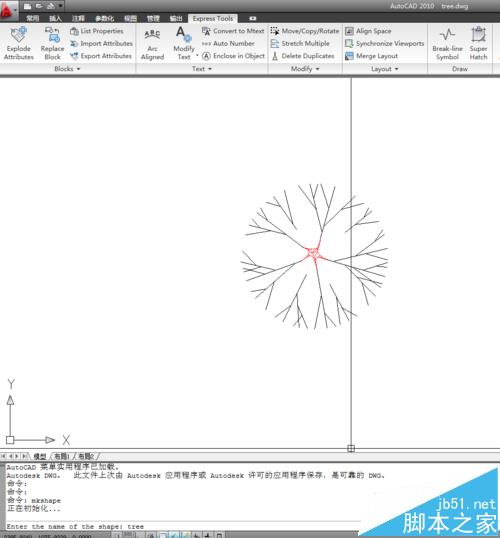

4、上一步保存完成后，看命令行提示：Enter the name of the shape:，我這里輸入shape的名字tree.然后回車進行下一步。

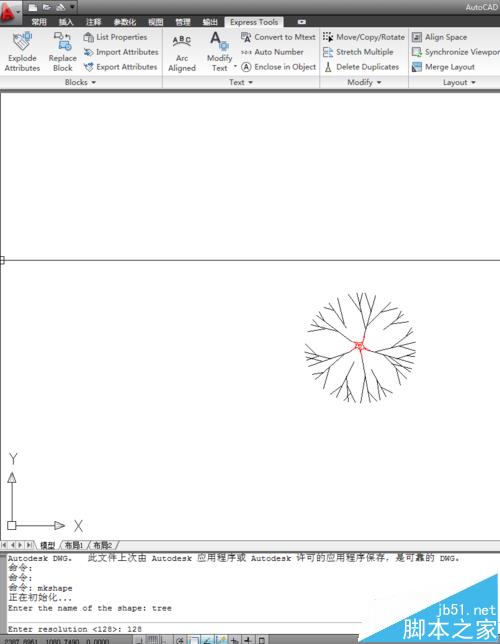

5、現在命令提示出現Enter resolution:,我這里輸入默認的128分辨率。回車進入下一步。

6、這里出現Specify insertion base point:指定插入點。這里選擇了圖形樹的中心，當然坐標位置也可以自己輸入。選好指定插入點后進入下一步。

7、這里進入選擇對象，我框選了整個樹形，命令行提示找到了70個。然后回車完成shx的制作。

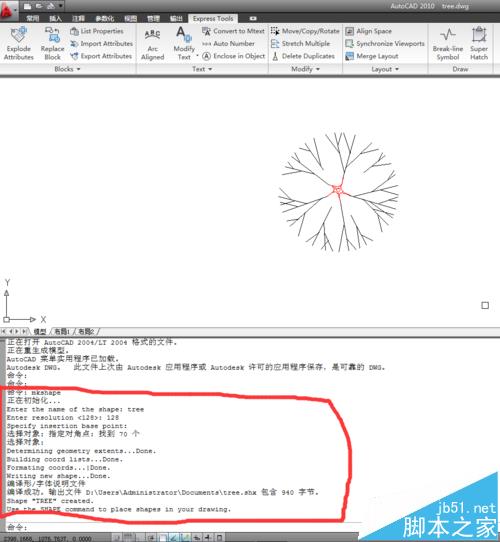

8、完成后可以看到命令行有完整提示如圖。

9、細心的朋友會發現這里提示中說可以用shape命令，然后輸入定義的shape名稱tree可以調用這個文字。并按照提示輸入插入點、高度、旋轉角度。

10、左后查看下shp文件保存路徑下都有哪些文件。有shp文件即AutoCAD形源代碼，shx文件AutoCAD編譯的形

注意事項：

使用的AutoCAD其他版本也可以，但都要安裝express工具。
