CAD制作自定義線型，選用express的工具制作linetype.字體shx制作請參照我上一篇經驗。這里tree.shx是在上一篇經驗中制作的。

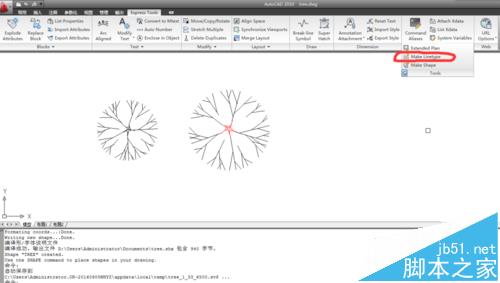

1、打開cad2010軟件，點擊express工具中Make Linetype.選擇線型文件保存路徑和線型名稱。

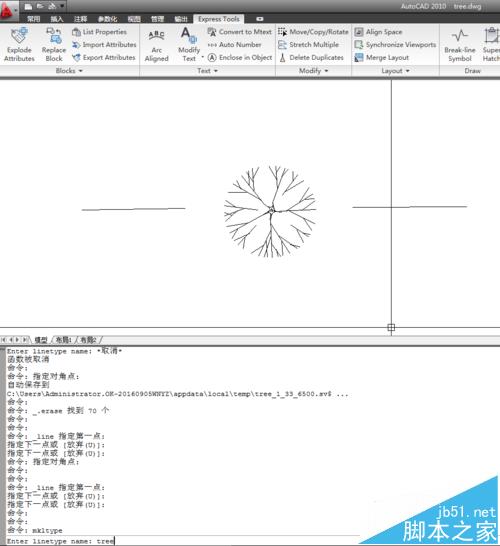

2、保存后，命令行提示Enter linetype name: ，這里我輸入tree然后回車。

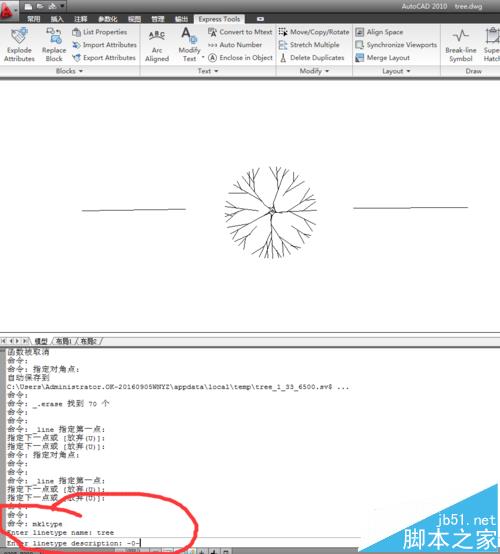

3、接著提示Enter linetype description:，這里最好輸入線的形式格式，以便于識別。我只是簡單做例子。輸入：-0-

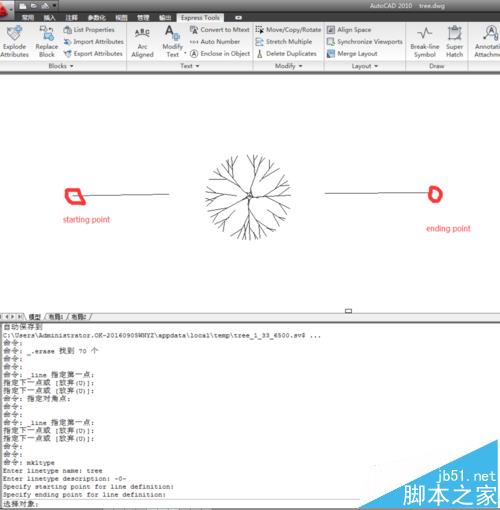

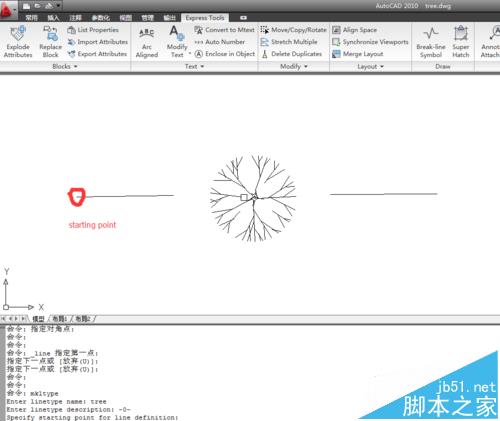

4、回車后，命令行提示Specify starting point for the definition:，選定義線型起點。如圖選擇線左端。

5、選擇起點后，命令行提示Specify ending point for the definition:，選擇線的右端。如圖。

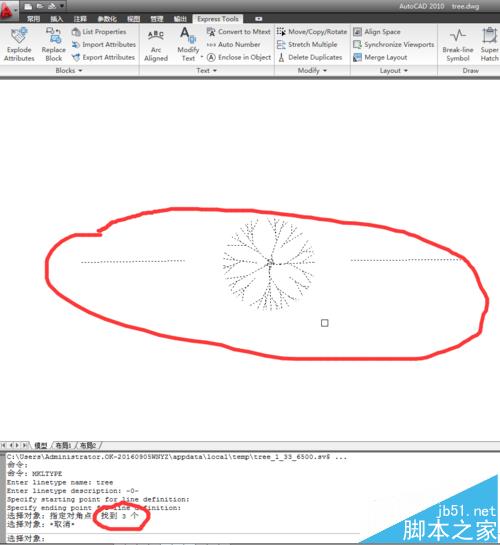

6、選擇完ending point 后，開始選擇對象，這里框選線和中間文字，命令行提示選中了三個。然后回車完成制作過程。

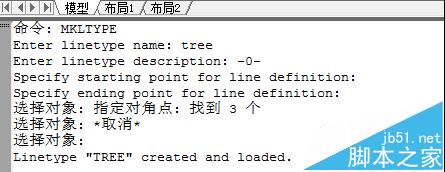

7、完成后命令過程如下圖。

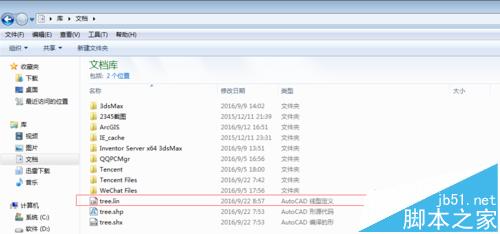

8、線型所在文件夾如圖。這個tree.lin即AutoCAD線型定義文件。

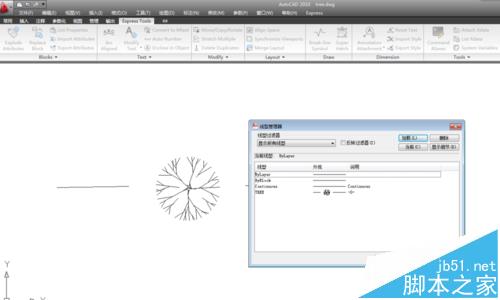

9、線型使用：應用cad菜單中格式中線型如圖?？梢钥吹竭@里有定義的這個tree線型。

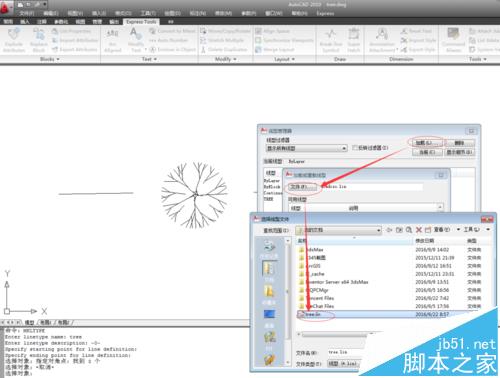

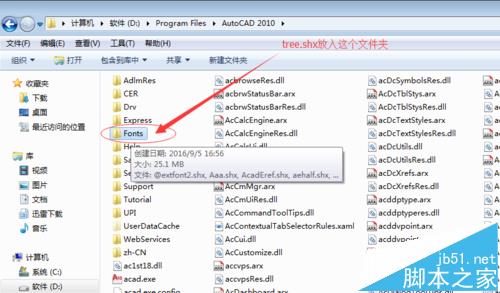

10、當加載新線型時可以安裝如圖步驟加載自定義的線型。另外定義的字體可以放到CAD目錄中的Fonts目錄中，使其自動加載。

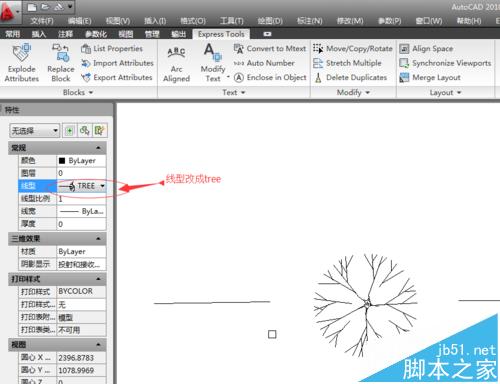

11、畫出自定義線，在當前圖層的線型選擇定義的線型（線型和字體要提前都加載好）。

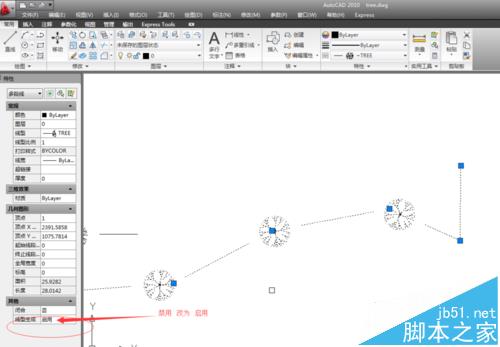

12、選好線型后，選擇多段線命令繪制線如圖。畫完后如果顯示一根線，沒有中間的tree,這里可在特性面板里改變選中線的“線型生成”，將“禁用”改為”啟用“。
