之前簡單介紹了什么是動態塊，以及塊編輯器的基本作用，塊編輯器功能太強大了，只能一點點地給大家介紹，這里就給大家先介紹一個比較簡單的應用：可見性。按CTRL+3，打開工具選項板，插入建筑選項板中的門的圖塊，可以看到門有一個可見性參數，可以設置門的開啟角度為30、45、60等，如下圖所示。

下面我們通過一個實例來簡單講解課件可見性參數的設置。我用的是三個汽車的圖形，大家如果沒有這樣的圖形，可以繪制三個簡單的圖形來完成下面的練習，比如分別畫一個矩形、一個圓和一個多邊形。

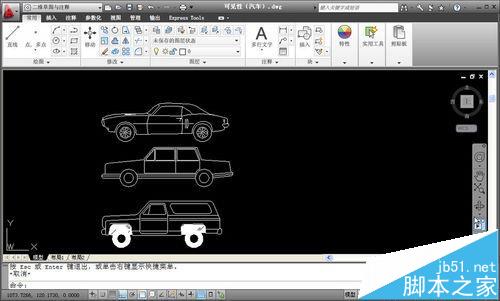

1、繪制好可見性圖塊的圖形，如果圖形比較復雜，重疊到一起不方便選擇，可以先將圖形分開排列，如下圖所示。

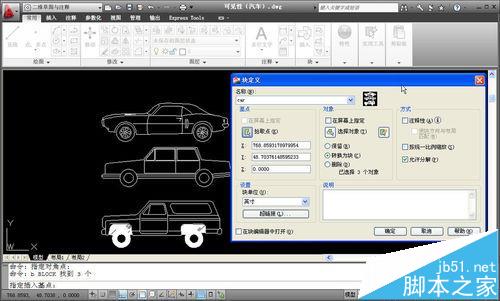

2、框選要做圖塊的圖形，輸入B，回車，給圖塊起名為CAR，將基點設置在最下方圖形的底部，如下圖所示。

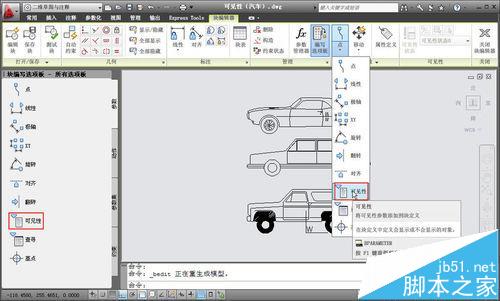

3、單擊確定按鈕，關閉塊定義對話框。雙擊剛創建的圖塊，打開塊編輯對話框，直接確定進入塊編輯器，我們可以在選項板和命令面板中找到可見性參數，如下圖所示。

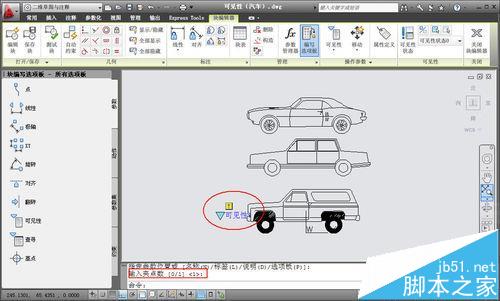

4、單擊選項卡或面板中的可見性參數后，將光標移動圖形中合適的位置單擊，確定可見性參數的位置，命令行提示設置夾點數量，直接回車使用1個夾點，如下圖所示。

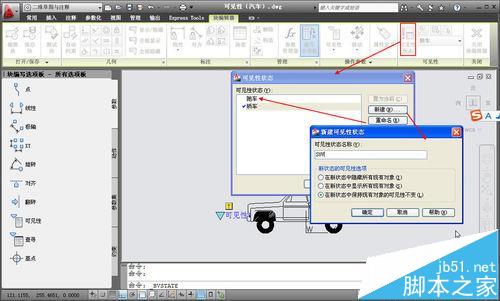

5、選中剛創建的可見性參數，在命令面板中單擊“可見性狀態”按鈕，將默認的可見性狀態改成跑車，然后再添加兩個可見性狀態：轎車、SUV，如下圖所示。

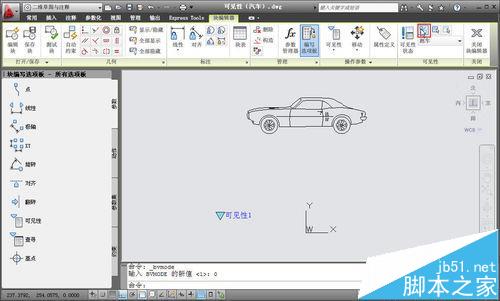

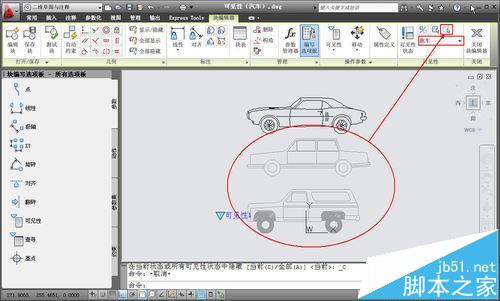

6、關閉可見性狀態對話框，在可見性面板的下拉列表中選擇跑車，進入“跑車”可可見性狀態，框選轎車和SUV的圖形，單擊“使不可見”按鈕，設置在跑車狀態下另外兩部分圖形不可見，如下圖所示。

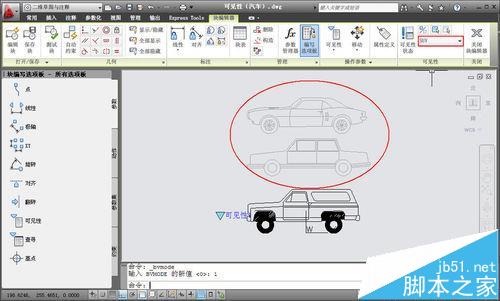

7、如果設置這些圖形不可見后，在這種狀態下，這些圖形會消失，如下圖所示。我們可以通過設置可見性狀態，讓不可見的圖形褪色顯示，如上圖所示。

8、在可見性列表中分別選擇轎車和SUV，在這兩種狀態分別設置其他圖形不可見，如下圖所示。

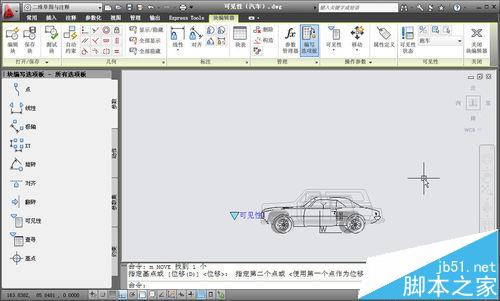

9、設置好后，在列表中分別選擇不同可見性狀態，檢查一下設置，如果沒有問題。我們可以將上面兩輛車的圖形都移動到下方合適的位置，如下圖所示。

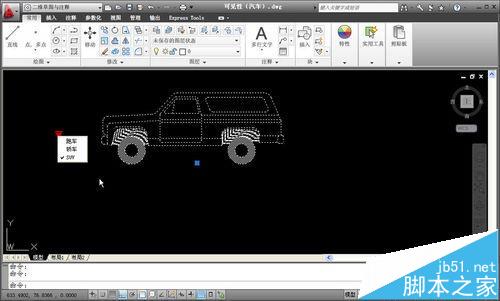

10、單擊關閉塊編輯按鈕或輸入BCLOSE命令，彈出提示對話框時，選擇將更改保存到car，就完成了一個包含可見性參數動態塊的創建，我們可以單擊可見性狀態的夾點，選擇不同的狀態檢查圖塊設置的效果，如下圖所示。

小結：

上面通過一個簡單的例子介紹了可見性參數的設置方法，可見性設置非常簡單，只是在繪制圖形前要繪制好，如果圖形簡單，只是部分需要設置可見性，而且比較容易選擇的話，比如CAD樣例中的門，可以將繪制好的圖形擺放到一起，如果圖形復雜，則可以像上面的例子一樣，先分開，設置完可見性在移動到一起。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等提供塊編輯功能的CAD版本。
