有時候我們?cè)贑AD畫圖的時候，需要一些特殊的線型來表示諸如燈帶或者電纜線路等符號，今天小編就教大家如何自己設置自己想要的線型.（需要安裝插件Express）

1、首先確保cad里面安裝了如圖這個插件，沒有的話卸載CAD重新安裝的時候可以手動選擇安裝

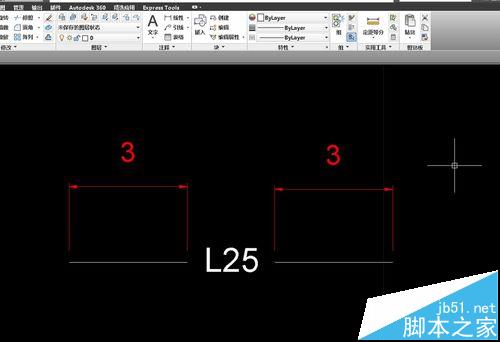

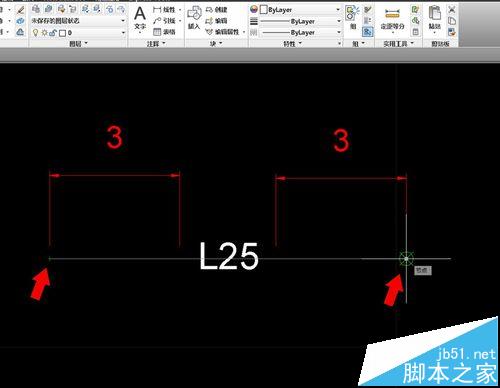

2、我們?cè)谀Ｐ涂臻g里畫自己需要的線型，如圖所示 （注：線段不要太長，如圖我只畫了3mm）

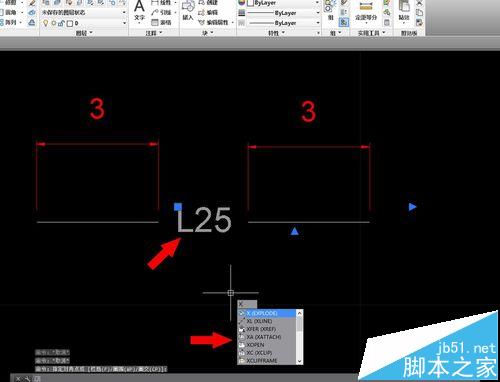

3、選擇中間的文字，x分解，必須得要這一步哦

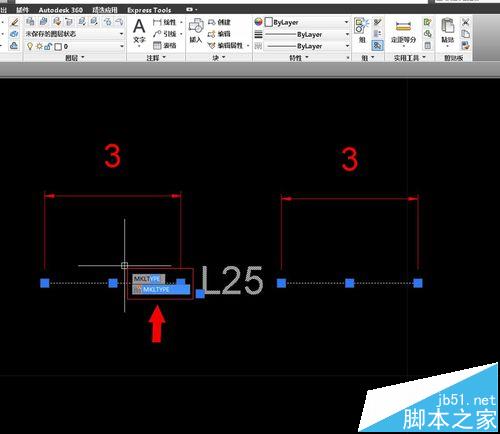

4、選中線段和文字，輸入“mkltype”命令，回車

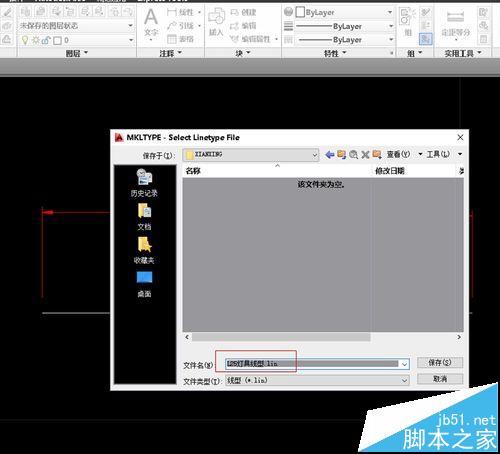

5、選擇lin文件的存儲位置和文件名，如圖“L25燈具線型”，回車

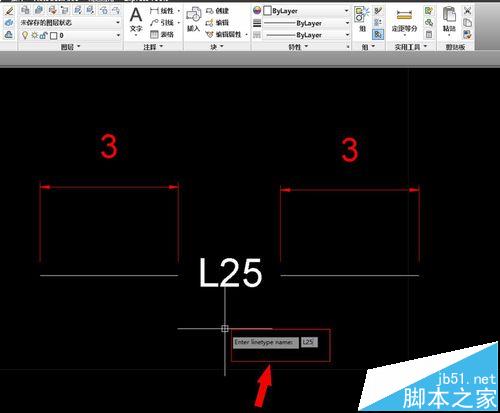

6、輸入線型的名稱，如圖“L25”，回車

7、輸入線型的注釋描述，如圖“線條燈”，回車

8、這一步是用鼠標來定義線型的起始點，定義完畢后回車

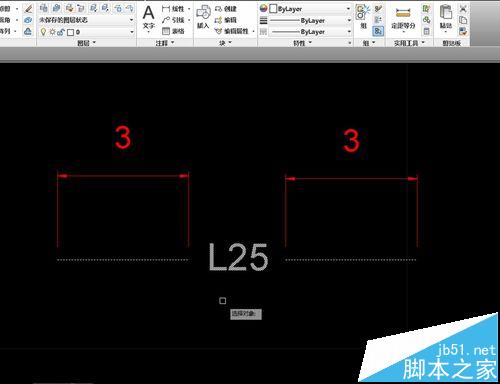

9、最后一步是選擇對象，全選整個線型就行

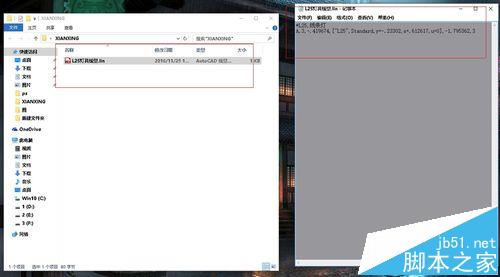

10、完事后，我們看到在指定路徑的文件里，出現了一個可編輯的記事本文件L25燈具線型.lin

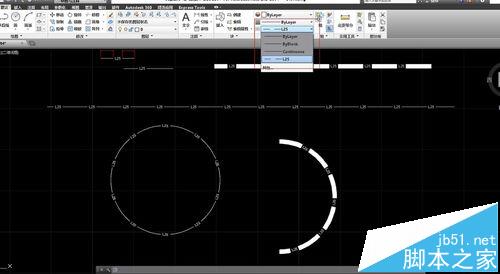

11、我們回到CAD，在 線型管理器 里，就能找到編輯好的線型，我們可以用來畫圖了

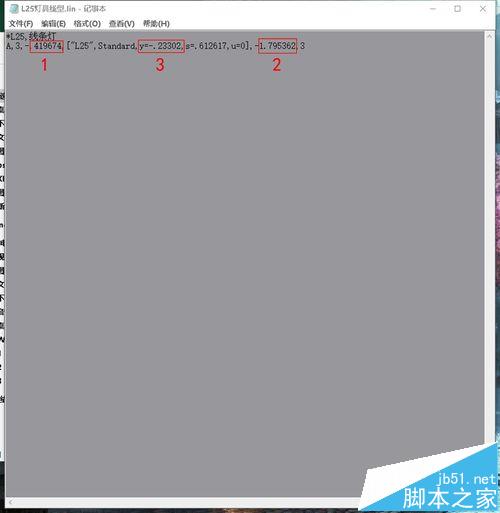

12、另外還可以更改lin文件來修正線型，如圖，1是指第一根線段和字符之間的距離，2是指字符和第二段線之間的距離，3是指字符上下的坐標距離，因?yàn)橛械臅r(shí)候自己編輯的線型不是很理想，不是縫隙小了就是字符沒在線段中間，我們可以通過修改這些參數來修正線型.
