網上流傳了很多CAD練習圖紙，有一些圖紙只給出了一個尺寸。很多初學者看到這樣的圖不知如何下手，總是想如何才能確定中間小圓的半徑。其實如果對縮放（SCALE）命令的用法和參數足夠了解的話，這種圖形畫起來非常簡單，先從內部的圓開始畫，半徑隨意，只需要畫好一個類似的圖形，然后用SCALE命令將圖形整體縮放到標注的尺寸就好了。

1、我們以前面的第一張圖為例。這張圖紙只給出了矩形寬度是90，圓的半徑并沒有給。如果我們從矩形著手，去想求出圓的半徑，難度非常大，我們要反其到而行之，圓的半徑相等，位置關系也比較明確，我們可以先繪制一個任意半徑的圓，先把圓擺好，然后再繪制矩形，再將圖形整體縮放到指定尺寸就好了，下面看一下大致的操作步驟。

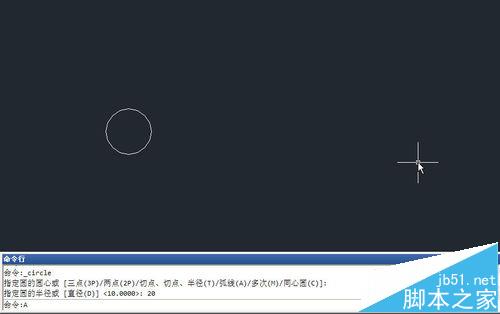

輸入C，回車，調用畫圓的命令，在圖中單擊確定圓的圓心，輸入20，回車，畫一個半徑20的圓，如下圖所示。

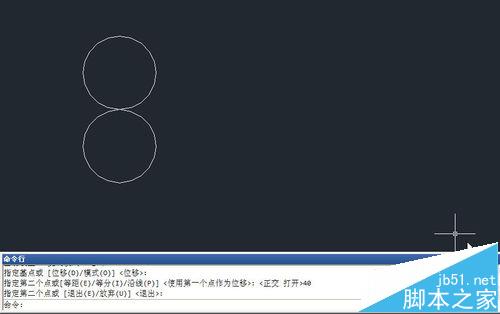

2、輸入CO，回車，選擇圓，捕捉圓心作為基點，按F8打開正交，向上拖動光標，輸入40，回車，只在上方復制一個圓，如下圖所示。

3、輸入C，回車，輸入TTR，回車，用相切相切半徑的方式繪制中間的圓，在兩個圓上捕捉切點后，輸入半徑20，如下圖所示。

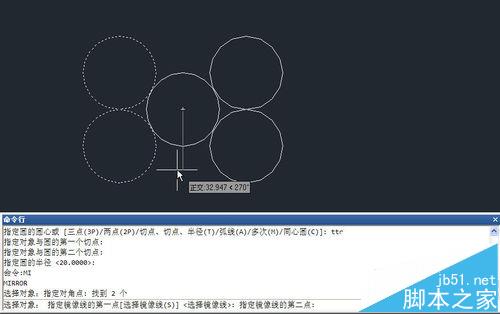

4、輸入MI，回車，執行鏡像命令，框選豎向排列的兩個圓，回車，捕捉中間圓的圓心，保證正交打開的狀態下，向下拖動光標，鏡像生成右側的兩個圓，如下圖所示。

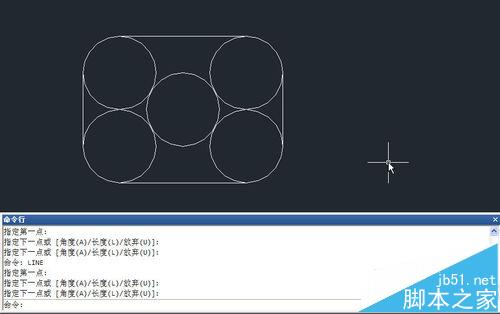

5、單擊確定鏡像方向后，提示是否刪除源對象，默認選項是N，回車，保留源對象。這樣圓就畫好了，剩下的就是繪制外圍的矩形了，這個大家可以使用各種方法。右鍵單擊對象捕捉按鈕，打開切點捕捉，輸入L，回車，用直線命令繪制圓的公切線，重復執行直線命令，將外圍的線繪制好，如下圖所示。

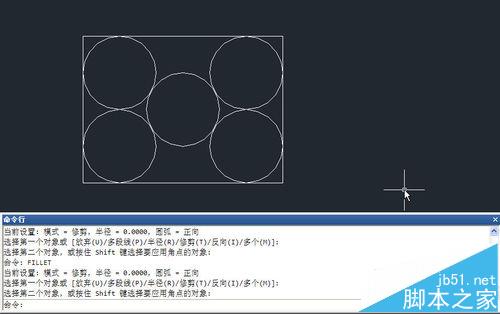

6、輸入F命令，回車，如果命令行提示的默認圓角半徑不為0，輸入R回車，輸入0，回車，然后單擊相鄰的兩條切線，將他們連接起來，回車，重復執行圓角命令，將四條直線都連接到一起，如下圖所示。

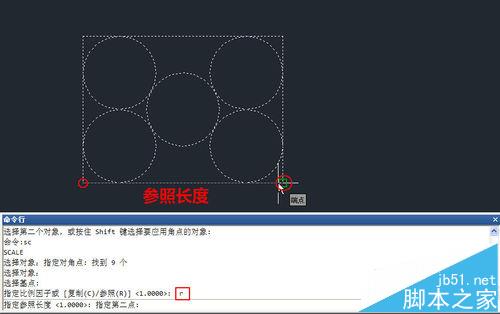

7、跟最終圖形相似的圖形已經繪制好了，最后是我們本篇經驗要講解的最重要的一步了，下面就要用到縮放的參照功能了。輸入SC，回車，執行縮放命令，框選所有圖形后回車，基點捕捉矩形的右下角點，然后輸入R回車，然后捕捉矩形的底邊作為參照長度，如下圖所示。

8、提示確認新長度的時候輸入90，回車，整個圖形就繪制完了，我們可以標注或測量一下底邊長度，確認是否正確，如下圖所示。

小結：

如果不知道縮放SC命令的參照參數的用法，這張圖就會難倒我們，所以要求我們對命令，尤其是常用的命令的每個參數的作用和使用方法都要了解，因?yàn)镃AD軟件發展了30多年，命令的每個選項都肯定有特定用途。

遇到這類圖紙時，我們首先要看已知條件，這張圖雖然只有一個尺寸90，其實更重要的已知條件是圓之間的位置關系，我們需要看從哪個已知條件入手更容易，有時需要逆向思維。

當然這種圖形多是用來考試和練習繪圖的，在實際設計中這類的情況并不多，我們?cè)谧鲞@樣的練習時，可以盡量多地使用不同命令、不同的方法。
