沒有接觸過CAD繪圖軟件的朋友，對CAD繪圖覺得很難，實際上CAD做簡單平面圖的話，還是很簡單。現在應用比較廣泛的是門窗繪圖，裝修繪圖，但相對于裝修繪圖，用CAD繪制門窗圖是比較簡單的，下面就給大家介紹下CAD繪制門窗圖的一些簡單用法。

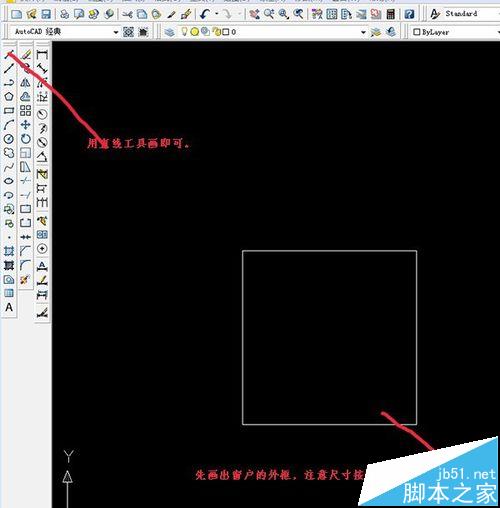

1、首先，我們打開CAD軟件，按照窗戶的高寬繪制出具體的尺寸。我們以平開窗為例 ：如1000mm*1000mm,先把框的尺寸繪制出來，一般來說，窗戶尺寸都是以毫米為單位的，我們會相應的縮小100倍，如果覺得小的話，可以適當的再放大。尺寸都不要擔心，我們最終會以草圖的尺寸為標準標注尺寸的。我們的最終目的必須有利于打印，并且一張打印紙可以打印多個圖形。

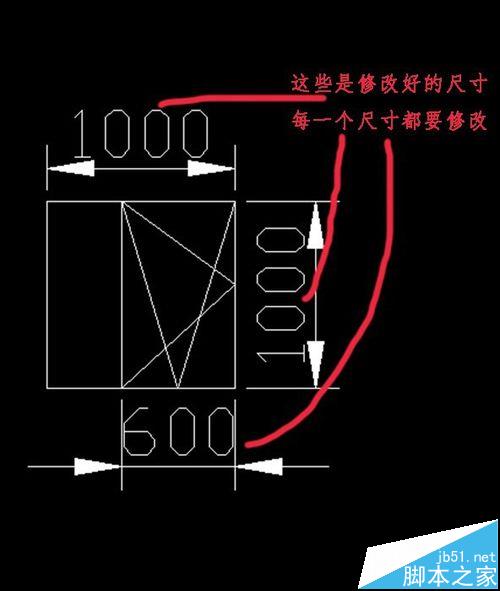

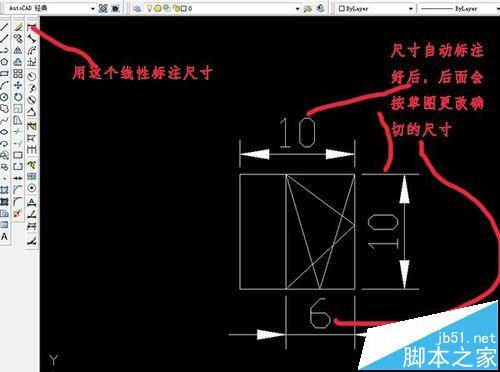

2、外框尺寸確定好后，我們開始畫開扇的尺寸，這里只需要按草圖的標注來畫就可以了，開扇具體在哪個位置，我們現在畫的是內開內倒的開扇，意思就是平開加上內倒，如圖顯示的那樣。開扇作好后，我們開始標注尺寸，電腦上直接拉的是按照我們畫圖的實際尺寸標注的，我們拉好標注的尺寸后還是要手動改的，這里我們用快捷鍵ED改一下尺寸就可以了。如下圖。

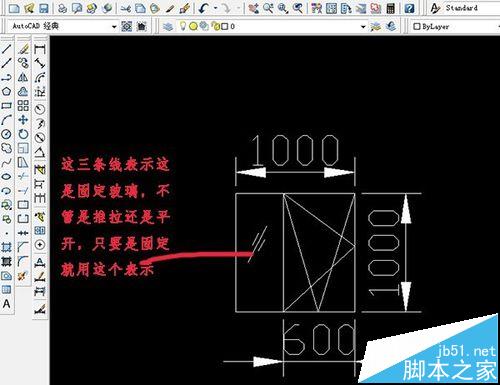

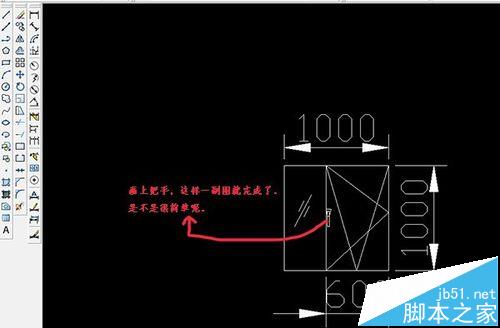

3、現在大概的圖形就出來，但還有些細節部分我們要改一下，如固定玻璃部分，我們用長短線來表示，窗戶把手部分我們用一個長方形和一個梯形來表示，很像我們門或窗上用的把手的樣子。這些用特定圖形表示出來后，一個簡單的窗戶圖形就出來了。

注意事項：

cad畫圖的時候尺寸一定要改成草圖的尺寸，這個不要忘記改了。

另外畫圖時內開內倒的方向和把手的位置不要弄錯了，不然窗戶的開啟方向就會變的。
