CAD怎么使用計算器奎奧蘇對齊文字位置?

2020-07-20 13:08:28
字體:
來源:轉載
供稿:網友

AutoCAD文字位置對齊-cad計算器應用實例,這里應用自帶計算器及特性選項對齊文字

對比圖

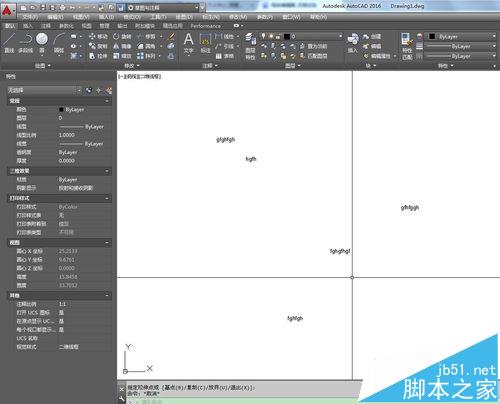

1、打開Autocad2016軟件,用text命令輸入一些文字如圖。

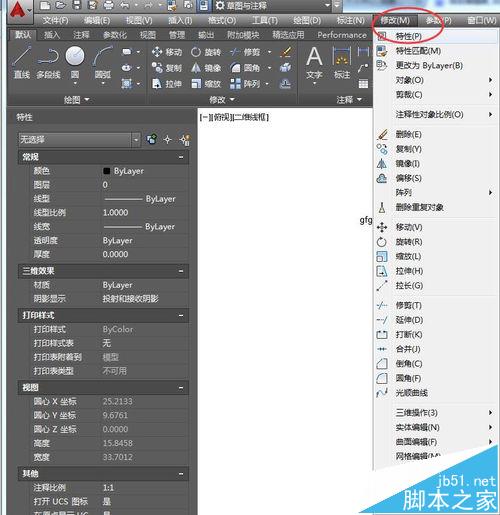

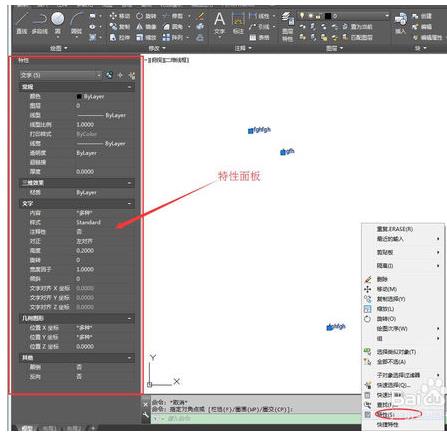

2、打開cad特性面板,菜單欄中修改>特性,或者選中文字右鍵>特性

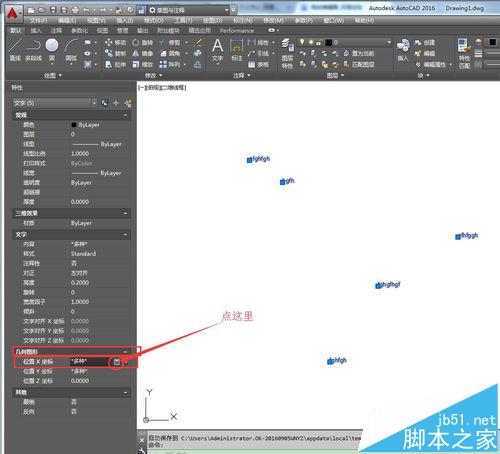

3、選中要對齊的文字,然后在左側特性面板中>幾何圖形>位置X坐標處右邊點計算器按鈕。進入快捷計算器界面。

4、在快捷計算器界面中點擊上部帶有鼠標箭頭的按鈕,然后在要對齊的位置點擊以下。然后會在計算器中看到一個坐標數據如圖。

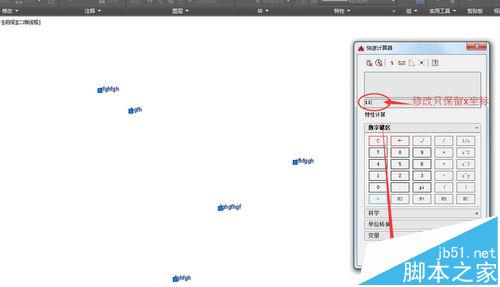

5、現在演示的是文字向左對齊,修改計算器中坐標只保留[x,y,z]中的x坐標即11.如圖,然后點擊下面的應用。

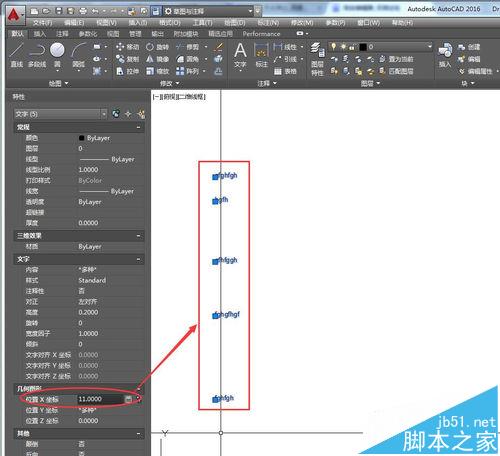

6、應用后的效果圖如下。這樣就實現了向左對齊文字。

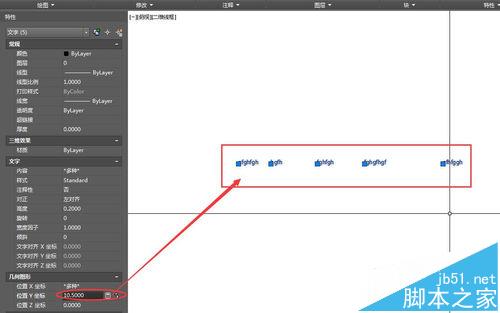

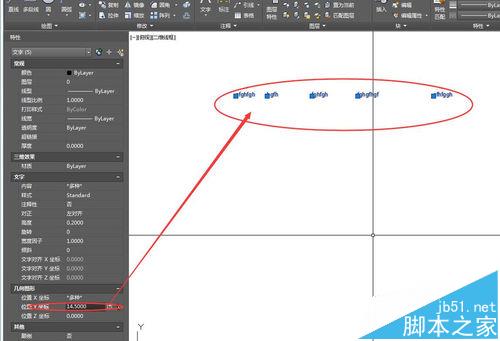

7、也可以實現向上對齊,如下圖。選擇y坐標,然后計算器中選擇保留y坐標。對齊方位位置可以靈活應用。

注意事項:

Autocad中的文字的對正方式要一致,對齊前要調成一致如左對齊。
