CAD中標注的箭頭有各種樣式，在不同情況下，可能需要改變其大小，樣式，標注的起始尺寸等，怎樣更改呢？

1、CAD2004-CAD2014Z的各個版本的操作都相同，這里以CAD2012版本為例講解。打開CAD，進入需要更改箭頭格式的 作圖界面，點擊“格式”。

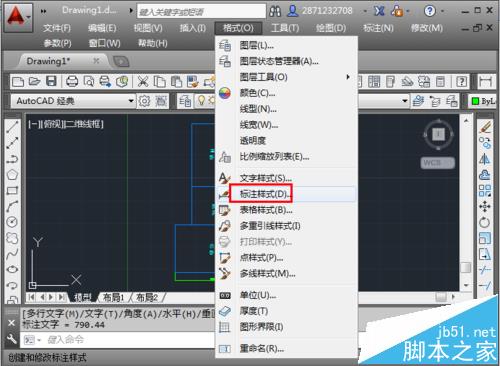

2、彈出格式的各個選項，在中間找到并點擊“標注樣式”，打開標注樣式管理器。

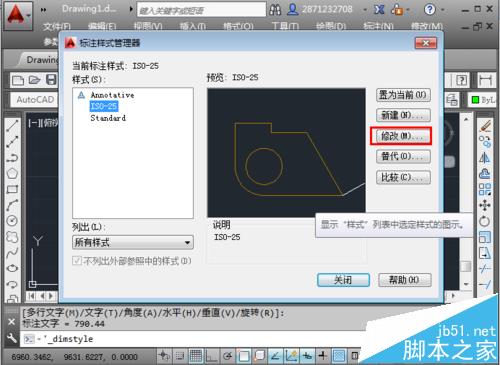

3、在標注樣式管理器中，如果你不打算全部改變箭頭的樣式，就點擊“新建”，在新建的樣式中選擇自己的箭頭，修改方式類似下面的操作，完了之后點擊“置為當前”然后點擊這里的“關閉”。如果你想一次性更改圖中所有的箭頭樣式的大小、箭頭的類型，那么點擊“修改”，這里我選擇一次性更改全部，因此點擊“修改”。

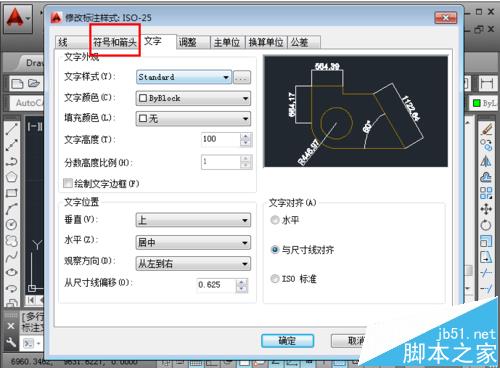

4、進入標注樣式管理器后，這里想更改的是箭頭，因此點擊“符號和箭頭”。

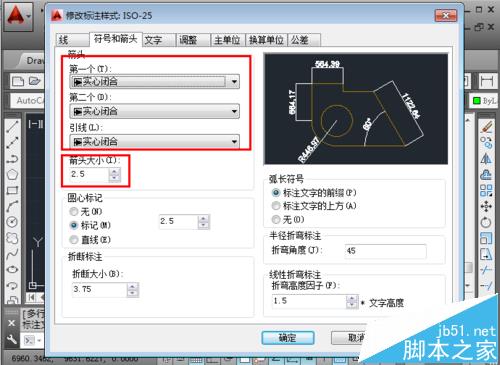

5、彈出“符號和箭頭”管理選項卡，這里可以點擊改變箭頭的大小、樣式。

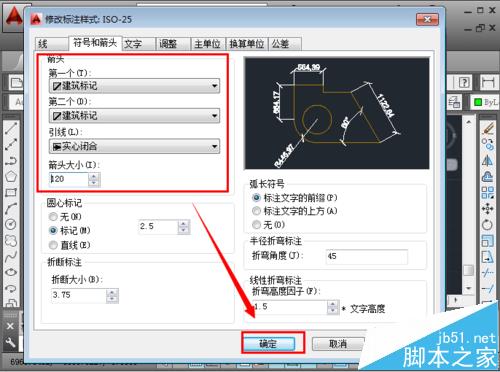

6、這里我選擇“建筑箭頭”，選擇完畢，點擊“確定”。

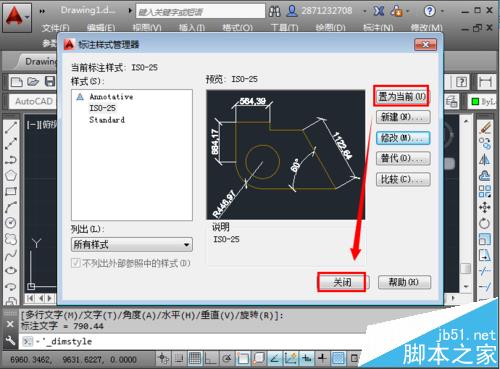

7、返回到標注樣式管理器中，這里需要注意，如果直接點擊關閉，是沒有修改到的，因此，需要點擊“置為當前”，然后點擊“關閉”。

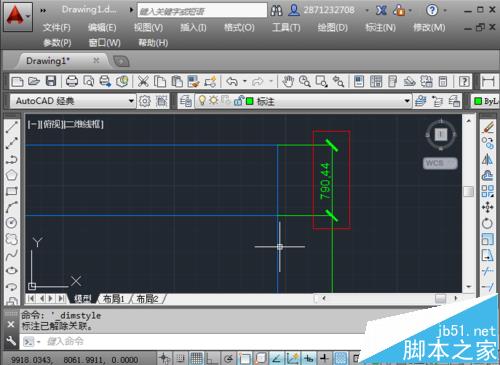

8、返回到作圖界面，可以看到，箭頭已經全部修改完畢，如果大小樣式等不適我們需要的，使用剛才的路徑再次進行更改即可。
