了解cad圖紙導入ps軟件中的方法。

1、用截圖生成圖片。用QQ、其他截圖軟件、鍵盤的PRINT鍵均可截圖，這個方法雖然簡單快捷，但是截的圖導入ps后的效果與電腦分辨率有關有時效果不是很理想，并且截圖時要把CAD繪圖區域的黑色背景改成白色，簡單但是效果不是特別好。

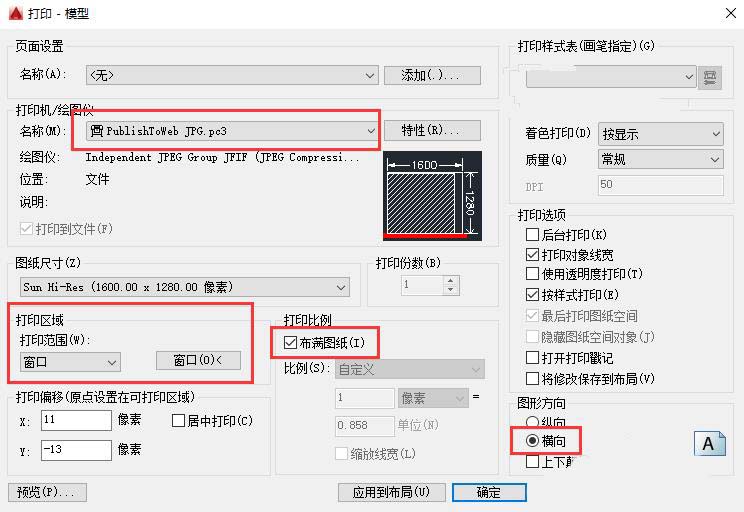

2、用CAD打印成JPG格式圖片。這種方法生成圖片的質量比較滿意，一般情況下夠用了。 執行CTRL+P打印后，打印機名稱選擇 “PcblishToweb JPG.pc3 ”這個打印機。設置好保存路徑和名稱然后預覽并打印，CAD就會在設置的保存路徑生成這個給定名稱的JPG文件，然后將此JPG文件導入PS即可。

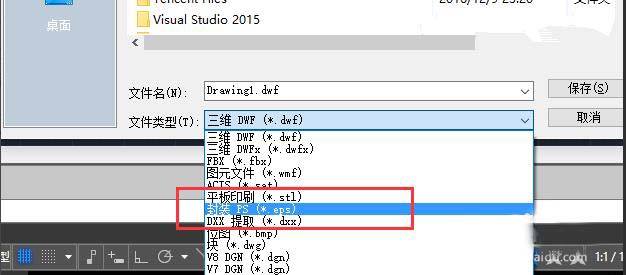

3、用 CAD的輸出工具生成eps文件。用“輸出”生成eps文件再導入PS質量很高。將CAD圖紙在CAD的視圖窗口里調整好視角顏色。然后菜單欄選擇---文件---輸出---文件類型選擇“封裝PS (*.eps)”--選擇保存路徑----輸入保存的文件名---保存，CAD就生成了eps矢量文件文件。在PS里打開剛輸出的eps矢量文件，并輸入盡量大一點的分辨率，打開完成后有時可能看不見導入的圖紙，因為CAD圖紙線寬是0所以看不見，實際上是有的!用描邊工具就可以看見了，至于描多寬的邊根據實際需要設置即可!
