之前發布經驗介紹了在CAD中如何利用命令來分解文字得到文字輪廓線的方法，但假如你的AutoCAD沒有安裝擴展工具那又應該怎么辦呢？即使你的CAD沒有分解文字的功能，你也可以利用WORD/EXCEL/POWERPOINT等OFFICE軟件的藝術字功能來得到文字的輪廓線。下面以WORD為例，介紹一下處理方法。

1、啟動CAD，同事啟動WORD，輸入我們需要的文字，將文字設置得大一些，選擇一個自己需要的字體，如圖所示。

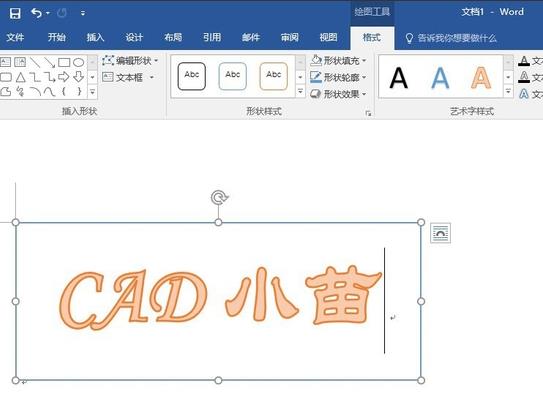

2、在插入選項卡中找到藝術字，選擇一種需要的樣式，文字被轉換為藝術字，同時會顯示一個格式選項卡，如圖所示。

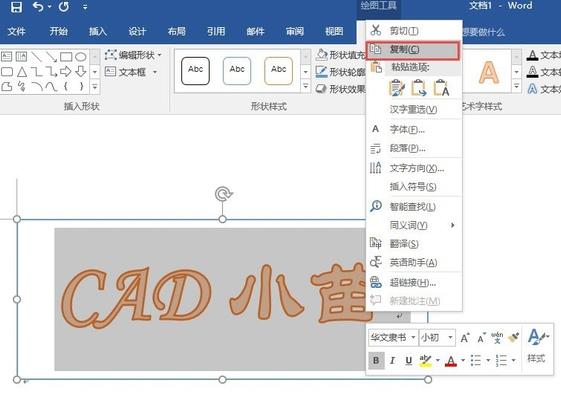

3、設置好藝術字的格式以后，選中寫好的藝術字，按CTRL+C，將藝術字復制到剪貼版。

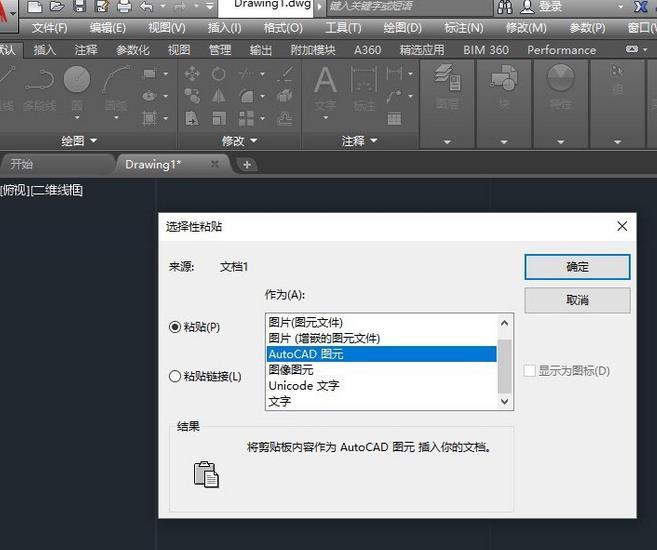

4、在CAD中選擇：編輯>選擇性粘貼或直接輸入命令：PASTESPEC，在選擇性粘貼對話框中選擇“AutoCAD 圖元”，如下圖所示。

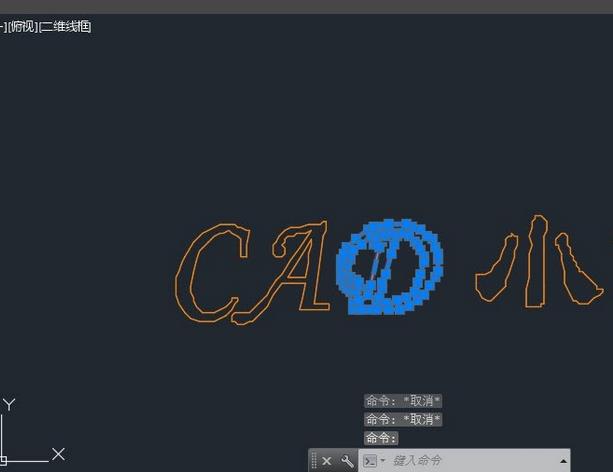

5、如果使用其他CAD，選項會略有不同，總之是要粘貼為CAD圖元。確定插入點后，就可以看到文字就是我們需要的輪廓線，如下圖所示。

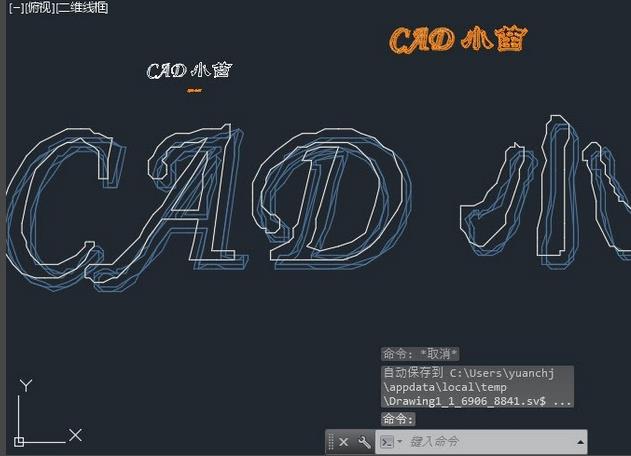

6、由于上面的例子中選擇的是比較圓滑的隸書，轉換后的效果并不是特別理想，如果我們選擇一些有陰影的藝術字進行復制粘貼，還有可能出現多重輪廓。

小結：

直接復制粘貼OFFICE的藝術字在CAD中直接可以得到輪廓線，效果有時并不太理想，多數情況大家不必使用這種方法。其實還有其他獲取文字輪廓線的方法，就是利用其它軟件，例如用AI、3DSMAX等軟件直接將文字的輪廓線輸出成DXF或DWG文件等。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件

不同版本CAD和不同的藝術字粘貼處的效果不完全相同
