當我們標注軸側圖、系統圖或其他傾斜圖形時，希望標注和文字能跟標注的圖形平行或看上去跟軸側圖中圖形在同一個平面上。為了滿足各種不同的需求，CAD不但提供了對齊標注可直接與線的方向對齊，并且提供了文字和標注的傾斜命令以及標注文字的旋轉命令，下面我們就來簡單看一下這些設置。

一、標注

1、通常繪制平面圖的時候我們用的都是線性標注，線型標注無論標注圖形是否傾斜，標注線本身都是水平或豎直的，也就是說只能標注圖形的X向或Y向尺寸。

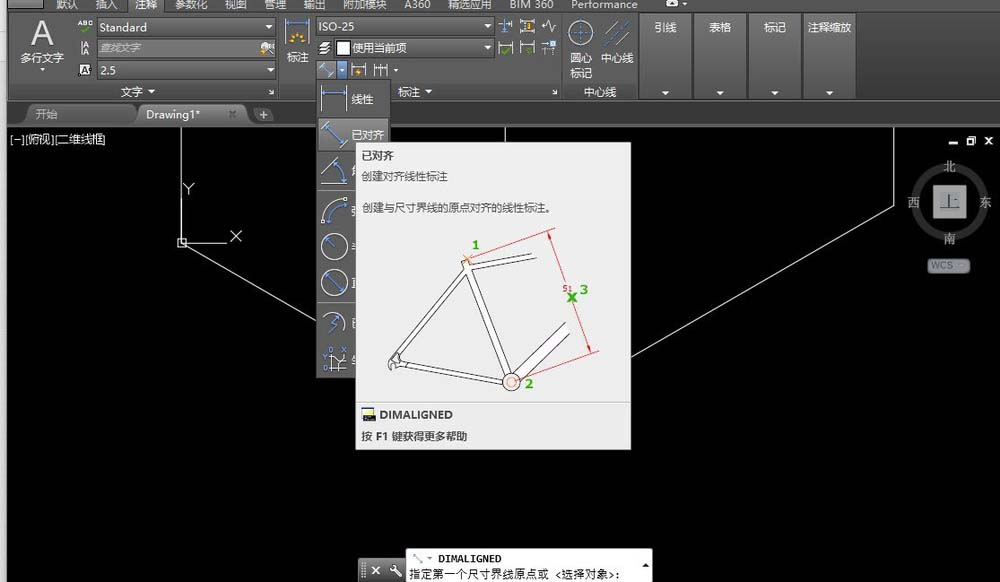

要想標注斜線的長度，一般情況用對齊標注就可以滿足要求了。在菜單、工具欄或命令面板中選擇對齊標注，或者直接輸入DAL快捷鍵，執行對齊標注的命令。

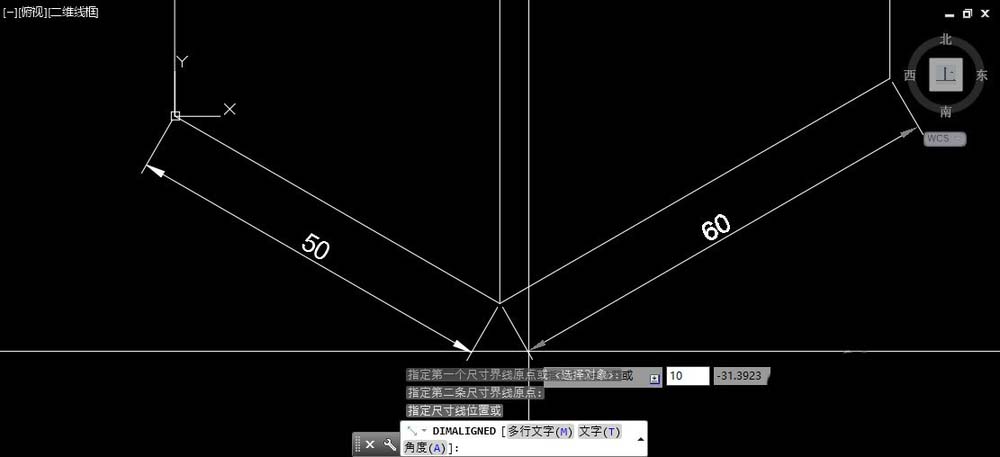

2、、捕捉線的兩個端點，就可以完成對齊標注，如圖所示。對齊標注的標注線和文字都已經被旋轉到跟標注的線平行和垂直了，如果沒有特殊要求，這樣的標注也完全可以滿足要求。

二、設置標注的傾斜角度

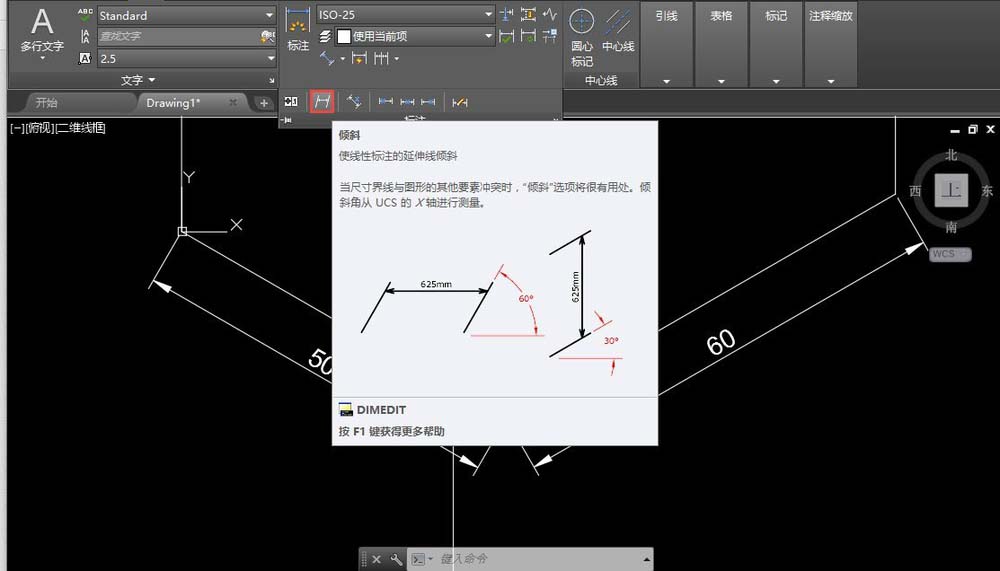

如果標注的是三維模型的軸側圖，如果想更好地模擬三維效果，我們希望標注看上去在圖形所在平面并與圖形平行，這個就需要設置標注的傾斜角度。在菜單、工具欄或命令面板中選擇標注>傾斜，其實傾斜只是標注編輯DIMEDIT命令的一個分支O，因此我們也可以輸入DIMEDIT，回車，輸入O，回車，來設置標注的傾斜角度。

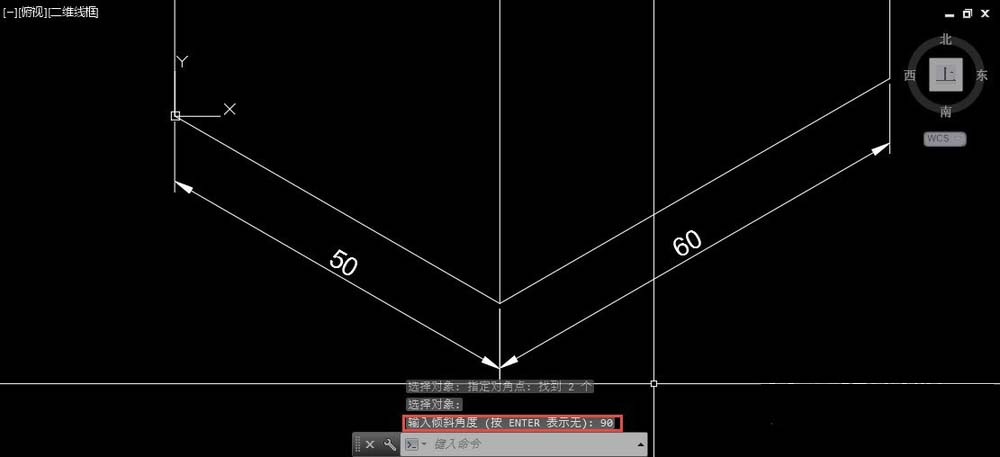

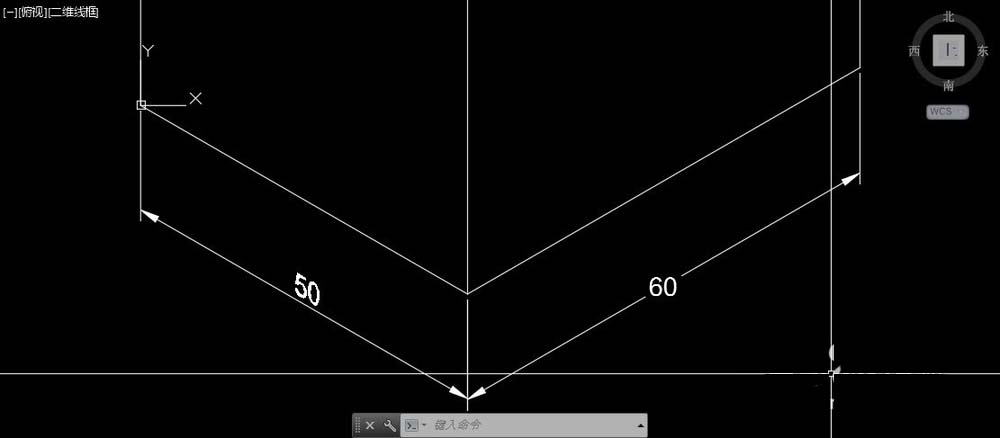

2、執行傾斜命令后，框選上圖中的兩個對齊標注，輸入90度，作為傾斜角度，如圖所示。我們看到標注的邊界線變成與X軸呈90度的方向，但文字沒有什么變化。

三、設置文字傾斜角度

如果我們想文字跟標注的尺寸線有同樣的傾斜效果，可以直接設置文字的傾斜角度，設置方法有兩種，一種是在文字樣式中設置傾斜角度，但由于圖形中文字的傾斜角度有多種，就需要設置多種文字樣式。還有一種方法是直接編輯標注文字，直接設置文字的傾斜角度。

為了更簡單地讓大家看到效果，下面我們直接編輯文字。

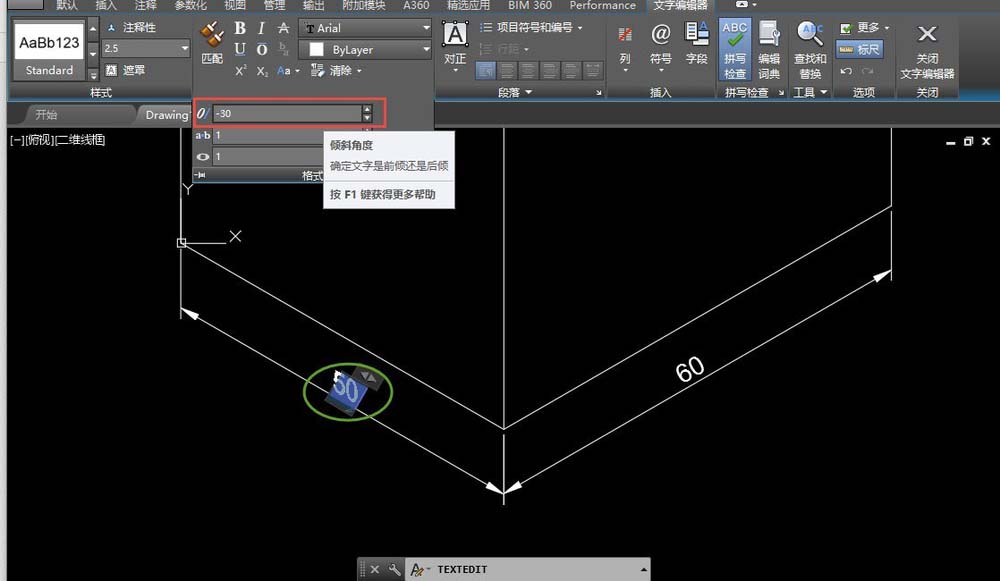

高版本可直接雙擊標注文字，低版本CAD需輸入ED，回車后單擊標注文字，打開多行文字編輯器，將標注的測量值選中，在編輯器工具欄或面板中找到傾斜角度的設置，輸入-30度，如圖所示。

2、

四、設置文字的旋轉角度

在有些情況下，標注是傾斜或豎直的，但我們為了看圖方便，希望標注文字保持水平，此時我們可以設置標注文字的旋轉角度。

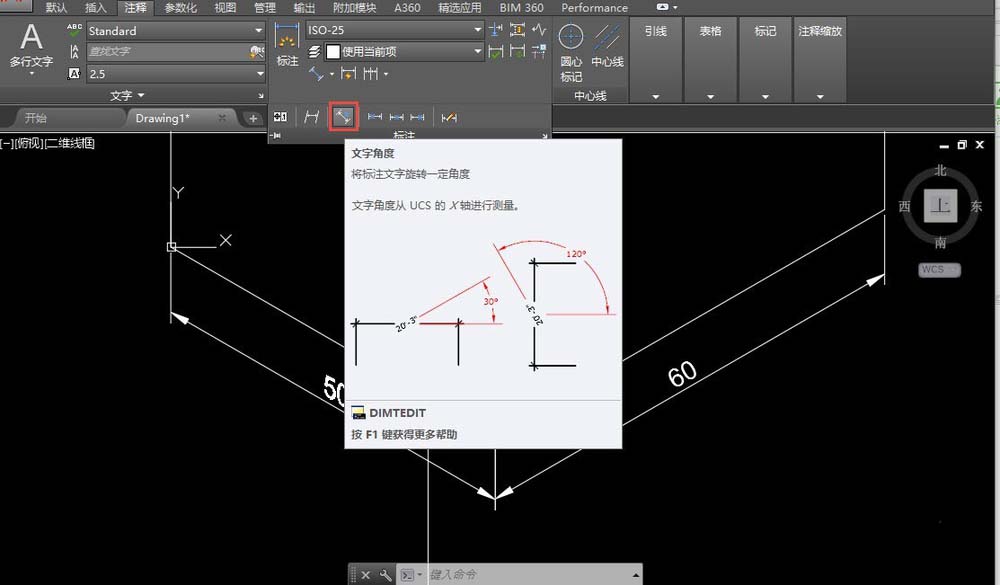

1、在CAD中也專門提供了標注文字的旋轉命令，在菜單、工具欄或命令面板中都可以找到，其實文字旋轉是編輯標注文字命令DIMTEDIT的一個分支，因此也可以輸入DIMTEDIT，回車，輸入A，回車，來設置文字的旋轉角度。

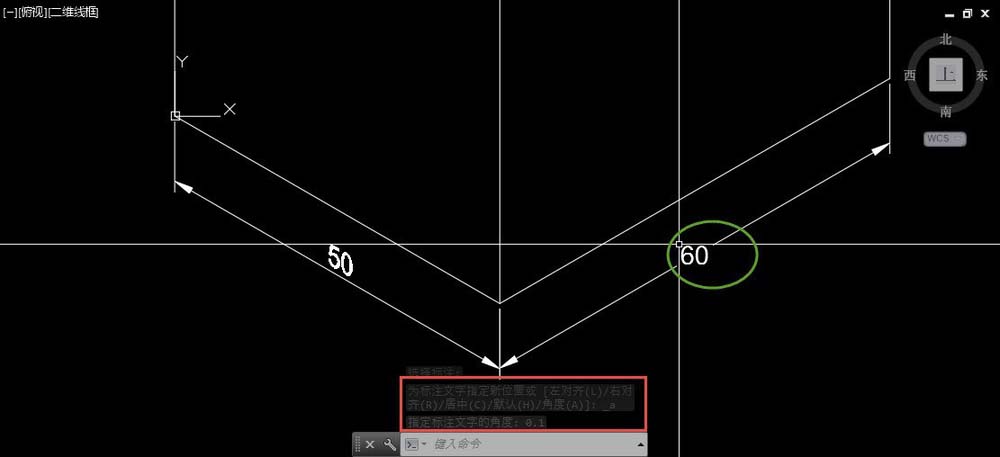

2、執行標注文字角度命令，單擊右側標注的文字，我們可以直接輸入文字與X軸正向的角度。但這個角度有點奇怪，不知道算不算CAD的BUG，按道理我們現在應該設置0度，但如果輸入0度，等于告訴CAD不旋轉，因此文字的角度不會變，但輸入0.1，我們會發現文字就基本接近水平了，如圖所示。

上面簡單介紹了標注及標注文字旋轉和傾斜設置的方法和效果，如果想用好，還必須了解不同角度傾斜和旋轉的效果，才能用的得心應手，估計剛開始經常會設錯，需要撤銷重新設置。其實標注和文字的傾斜和旋轉我也沒用過，只是看到有不少人問這樣的問題，因此將這些命令簡單地總結了一下。
