在CAD繪圖中，我們有時不想別人修改我們所繪制的圖，就將其設置成不可分解的塊，但有時又不得不修改時，那么如何分解這個不可分解的塊呢？詳情如下：

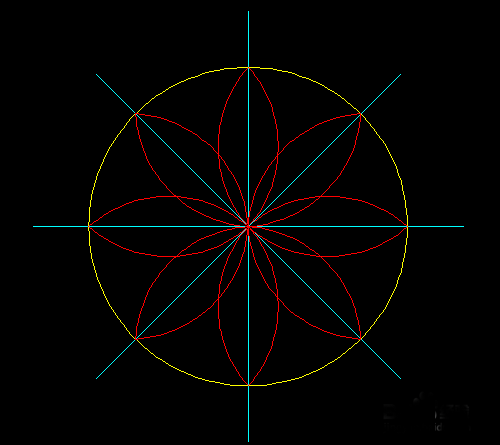

1、如下圖，我們在CAD中所繪制的圖。

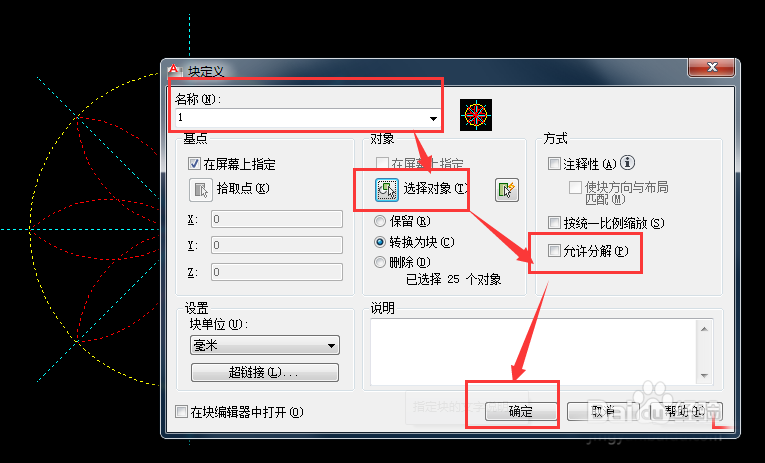

2、先將其設置成不可分解的塊：B——空格——調出塊定義窗口——先命名——再選要設置塊的對象——允許分解前不要打勾——確定

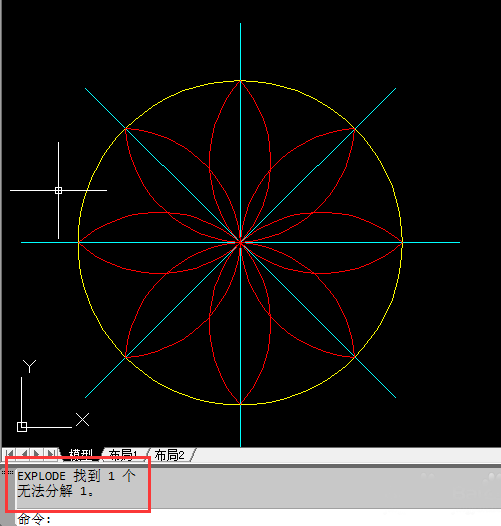

3、這時不可分解的塊就制作好了，現在選擇這個塊，X——空格，是分解不了的

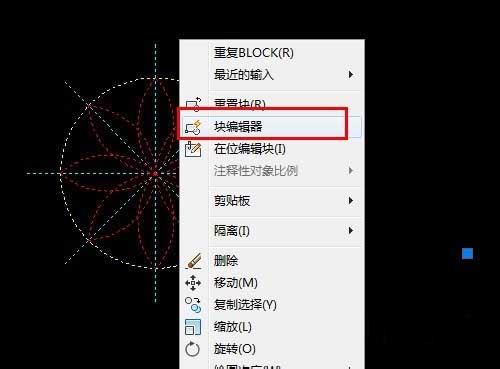

4、選中這個塊，單擊右鍵——選擇“塊編輯器”

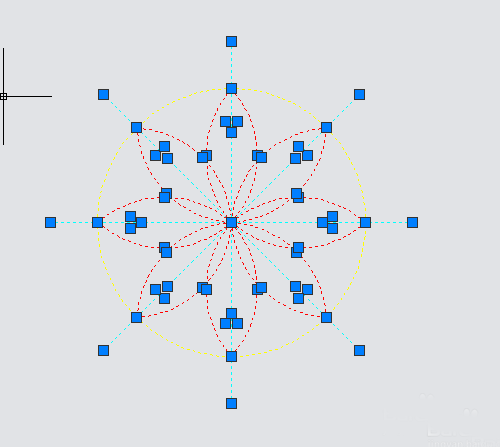

5、進入塊編輯器窗口，這時塊就成了分散的圖了，這時選中所有的圖，按Ctrl+C(復制)

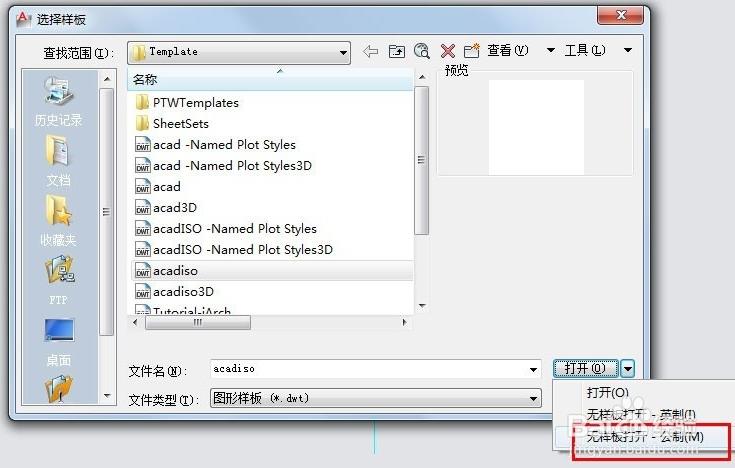

6、按Ctrl+N(新建)一個CAD公制文檔

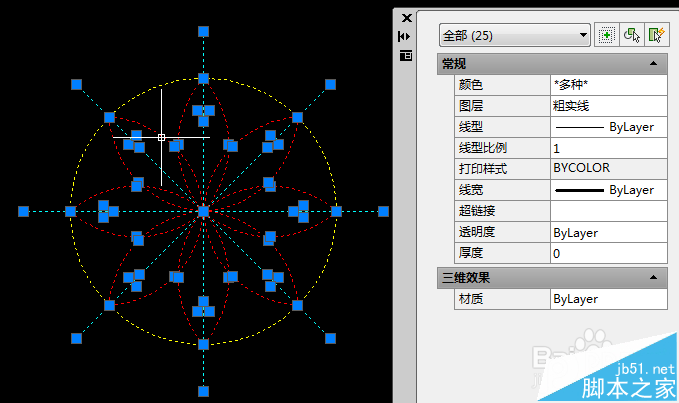

7、在新建的CAD文檔中，按Ctrl+V(粘貼)，這時粘貼過來的圖，查看其特性，就是分解的圖了
