在CAD中有時我們想得到直線或曲線的等分點，有時我們想沿直線或曲線等距或等分排列圖形，例如沿燈槽鋪設一排射燈，或沿路邊種上一排樹。CAD高版本提供了沿線陣列的功能，但其實在CAD很早的版本就提供了定數等分和定距等分的功能，只是有點奇怪，按照常理大家認為這個功能應該歸到“修改”命令中，但CAD的這兩個功能隱藏在“繪圖”菜單中，而且作為“點”對象的兩個子功能，也就是在等分的同時通常會生成點對象，如下圖所示。

利用等分點繪圖

1、在CAD中利用等分點繪圖有點麻煩，因為定數等分和定距等分是點對象的子功能，因此會生成點對象，而且要捕捉點對象，還需要打開節點捕捉選項，如果想看到這些點，還需要設置點樣式，下面我們通過一個簡單的例子來看一下基本操作。

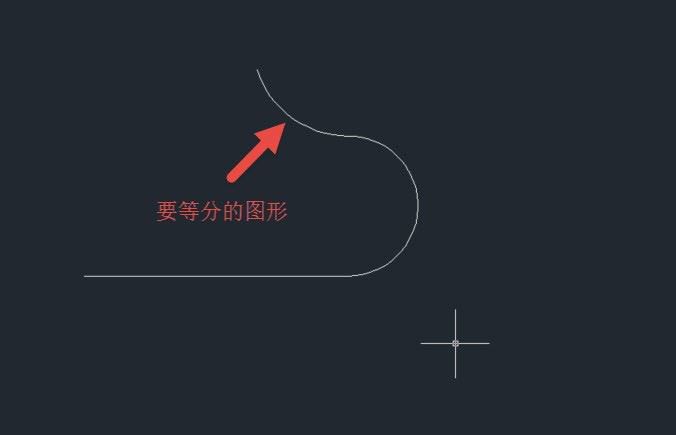

1）、繪制一條直線或者曲線用于作為被等分的圖形，如下圖所示。

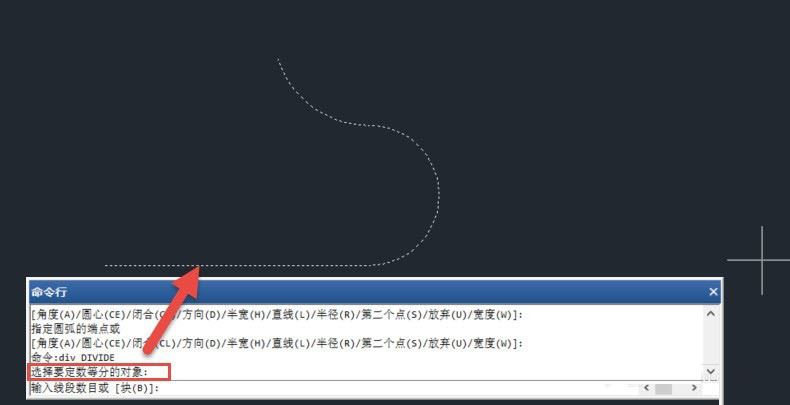

2、在菜單中選擇定數等分或者直接輸入DIV（DIVIDE的簡寫）后回車，命令行提示讓選擇被等分的對象，單擊剛剛繪制的圖形，如下圖所示。

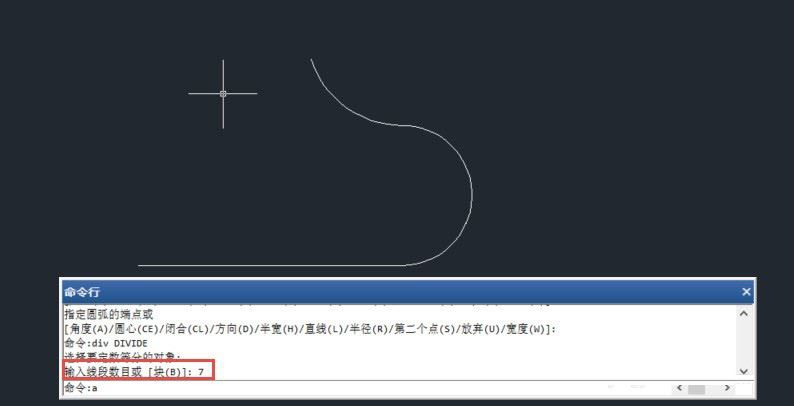

3、命令行提示輸入線段數目或【塊（B）】，是告訴我們可以直接輸入等分的段數，或者我們可以在等分的時候插入圖塊。

我們直接輸入要等分的數量，比如說7后，回車。

定數等分這就完成了，但我們從圖上看不到任何效果，如下圖所示。

4、其實線上已經生成多個點對象，這些點對象將直線分成了七份，此時我們可以直接打開節點捕捉，然后捕捉這些點對象來畫圖，為了更清楚地看到等分的效果，我們可以將點樣式換一下。

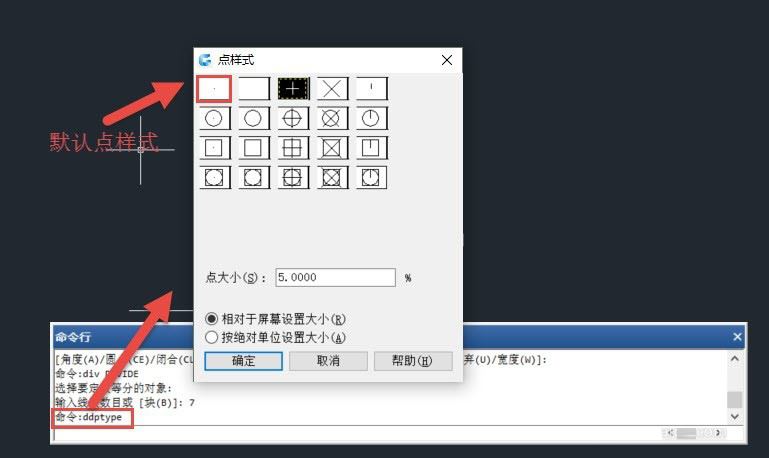

在格式菜單里選擇點樣式或者直接輸入DDPTYPE命令，打開點樣式對話框，選擇一個十字的點樣式，我們看看等分點生成效果，如下圖所示。

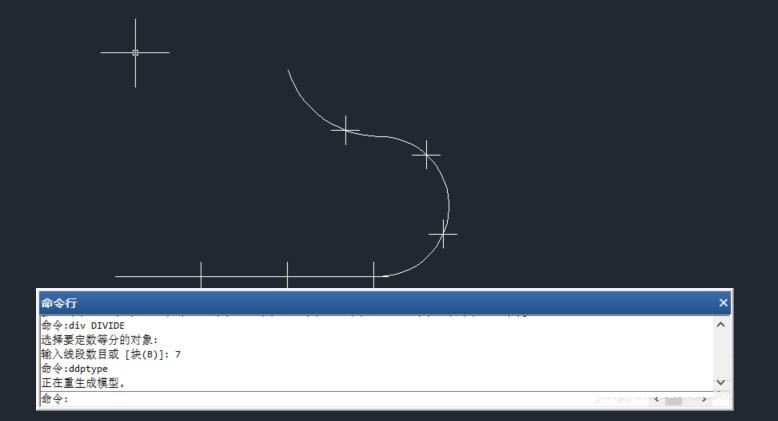

5、設置完點樣式，我們終于看到定數等分命令生成的6個等分點，這些等分點即使采用默認樣式，我們看不到，但我們仍然可以捕捉到它們。

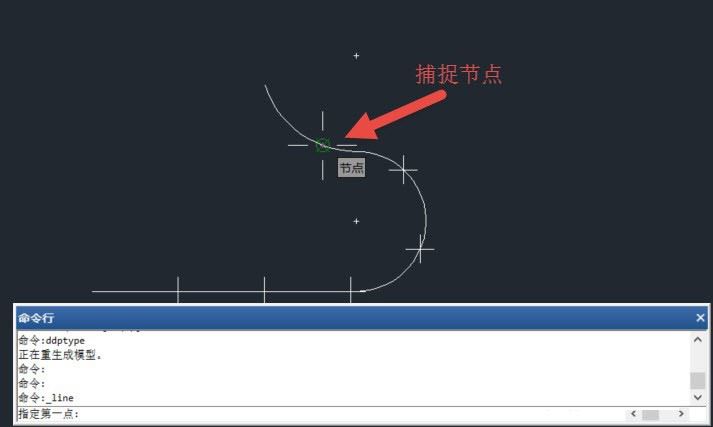

右鍵單擊底部狀態欄的對象捕捉按鈕，打開節點捕捉選項，輸入L，執行畫線命令，我們可以捕捉等分點來畫圖，如下圖所示。

6、CAD的定數等分功能操作比較麻煩，不僅要生成很多點對象，還需要打開節點捕捉，如果想看見還需要設置點樣式。

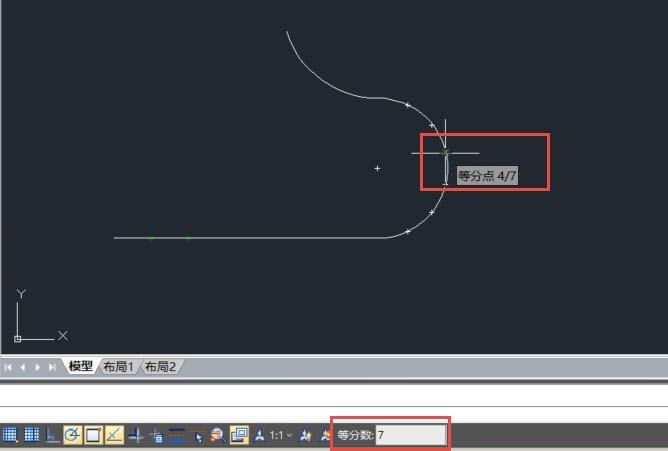

如果大家覺得麻煩，可以試試浩辰CAD，浩辰CAD增加了一個等分點的捕捉選項，我們只需要打開等分點捕捉，就可以隨意設置等分數，然后就可以直接在圖中捕捉直線或曲線的等分點了，當光標停留在直線或曲線上時，在等分點處會直接顯示十字標記，光標移動到某個等分點處，會提示是第幾個等分點，如等分點4/7。不過跟定數等分不同的時，在捕捉多段線時，時分段進行等分的，如下圖所示。

7、CAD的定距等分的操作跟定數等分類似，只是將數量變成了距離，我們下面練習中就使用定距等分來進行講解。

在曲線上等距排列圖形

1、沿曲線或直線排列圖形的需求應該不少，CAD高版本就增加了沿線陣列的功能，操作很簡單。但這里我們還是介紹一下定數等分或定距等分時如何插入圖形吧。

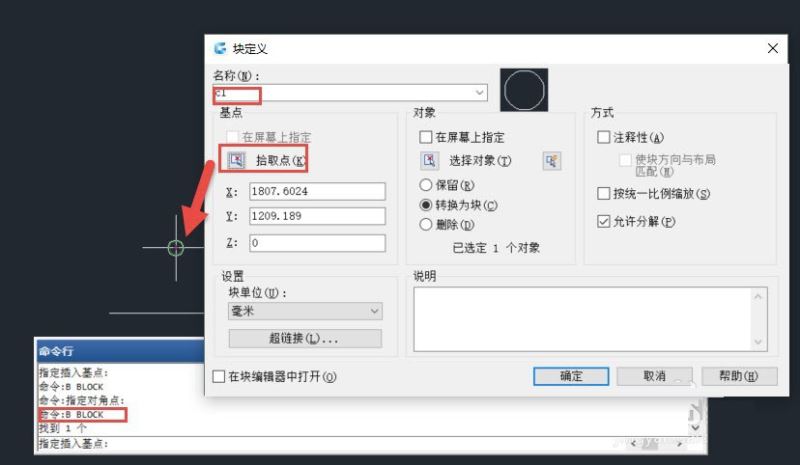

1）、我們可以仍使用上面例子的直線或曲線進行等分，繪制一個小圓，選中圓，輸入B，回車，圖塊名定位C1，圖塊基點定都圓心位置，如下圖所示。

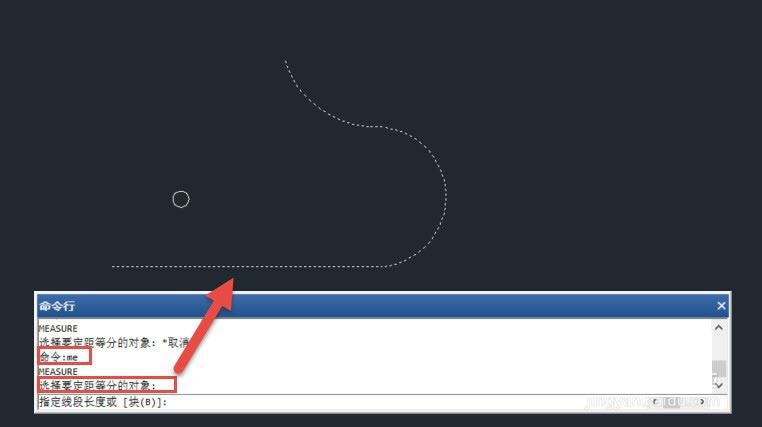

2、在繪圖菜單中選擇定距等分或直接輸入命令ME(MEASURE的簡寫）后回車，選擇要等分的直線或曲線，如下圖所示。

3、此時命令行會提示指定選段長度還是用圖塊來等分。

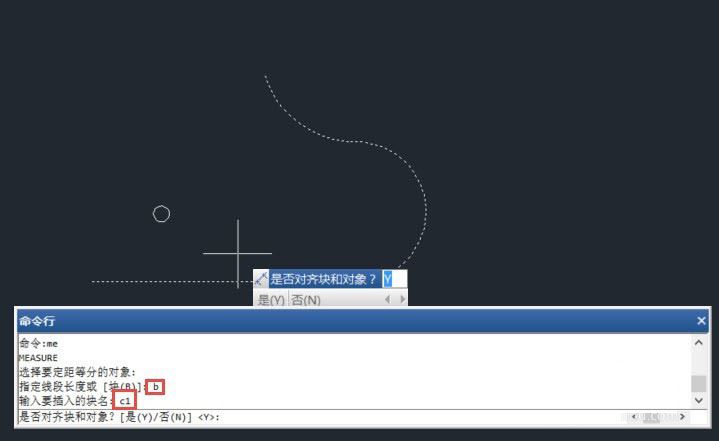

輸入B，回車，在提示輸入塊名時，輸入剛創建圖塊的名稱：C1，如下圖所示。

4、命令行會提示圖塊在擺放的時候是否需要跟等分的曲線對齊，如果圖塊是有方向性的圖形，我們可以選擇輸入Y讓圖塊跟曲線對齊還是N讓圖塊一直保持原始方向。

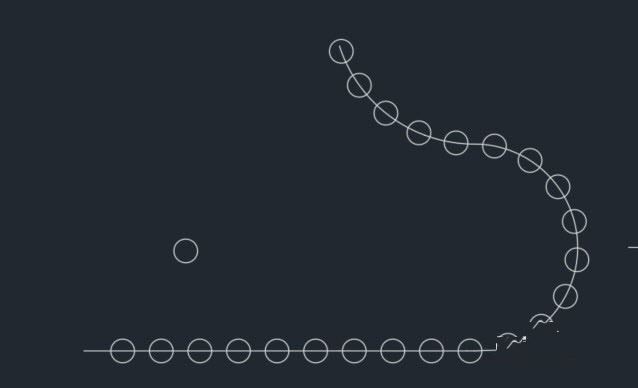

由于我們的圖塊是一個圓，沒有方向性，直接回車用默認選項就好。在軟件提示輸入距離時輸入100，就可以得到結果了，如下圖所示。

5、在練習之前我們需要知道要等分線的長度，根據線長合理設置等分距離，假如你的線長只有80，等分數設置為100，就無法得到練習效果了。

小結

1、雖說現在CAD不同版本有一些替代定數等分或定距等分的方法，但我們還是需要掌握定數等分和定距等分這兩個命令，并且要知道如何設置點樣式和使用節點捕捉。
