問這樣問題的人應該對布局空間有一定了解，知道視口外是平面圖紙空間，視口內是模型空間。問這樣問題的人可能有兩種需求，只是將部分圖形從布局轉換到模型，還一種需求可能想將整個布局都轉換模型空間。

這兩種需求CAD都可以滿足，下面就給大家介紹一下。

改變圖形所在空間-CHSPACE

1、CAD專門提供了一個用于更改圖形空間的命令：更改空間CHSPACE(Change Space的縮寫)，它就在修改菜單中，只是平時用得比較少，大家不太清楚他的用途。下面我們通過一個簡單的例子來看一下這個功能。

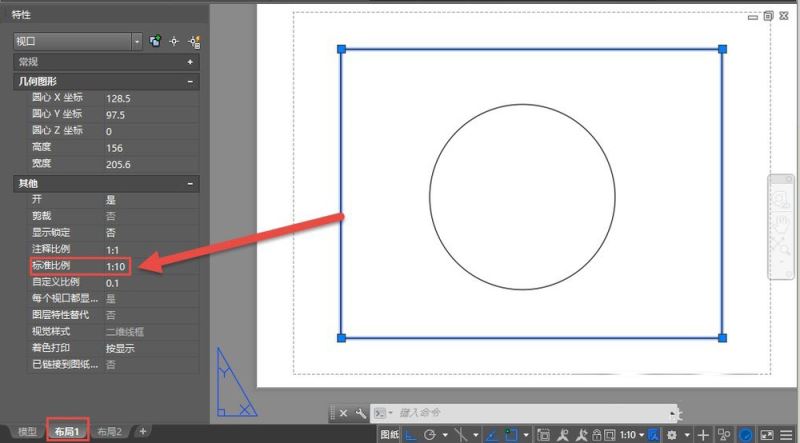

在模型空間繪制一個半徑為500的圓后切換到布局空間，進入視口，按住鼠標中鍵，將圓平移到視口中心。在視口外單擊進入圖紙空間，單擊選中視口，將視口比例設置成1：10，如圖所示。

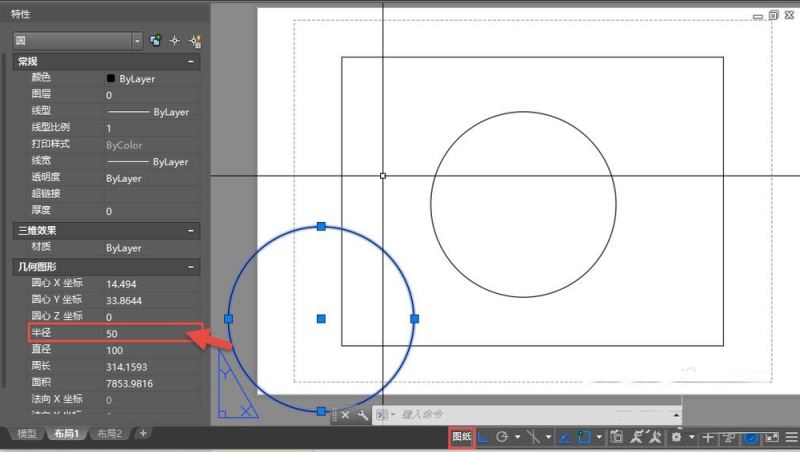

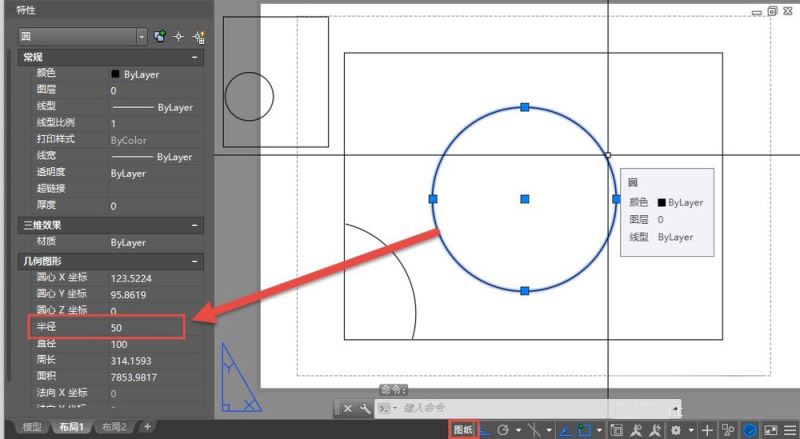

2、這時在圖紙空間畫一個圓，圓的半徑設置為50，如圖所示。由于視口比例是1：10，我們可以看到視口外圖紙空間半徑為50的圓跟視口內模型空間的半徑為500的圓是一樣大的。

使用更改空間的命令可以讓兩個圓相互進行轉換。

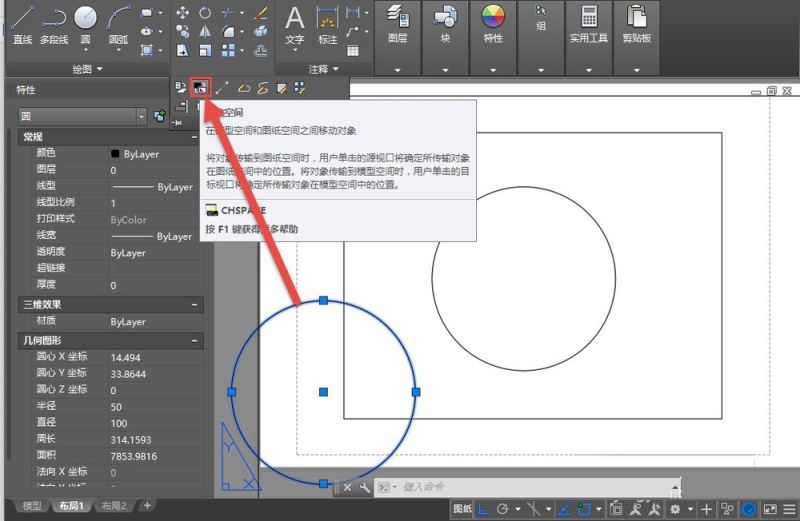

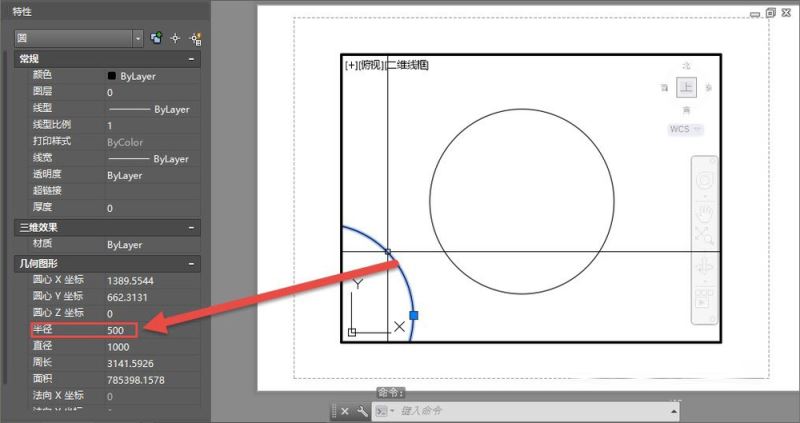

3、先選擇圖紙空間的圓，在菜單或面板中執行更改空間命令，或直接輸入CHSPACE后回車，如果布局中只有一個視口，圓就會自動變到這個視口內，而且圓的半徑會自動乘上視口比例，變成500，如圖所示。

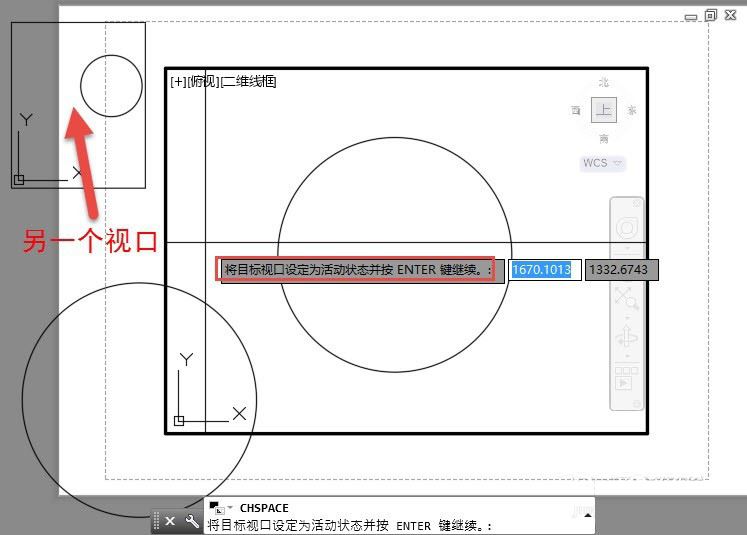

4、如果布局空間不止一個視口，當選擇圖形并執行了CHSPACE命令后，會提示我們激活一個要進行轉換的視口，如圖所示。

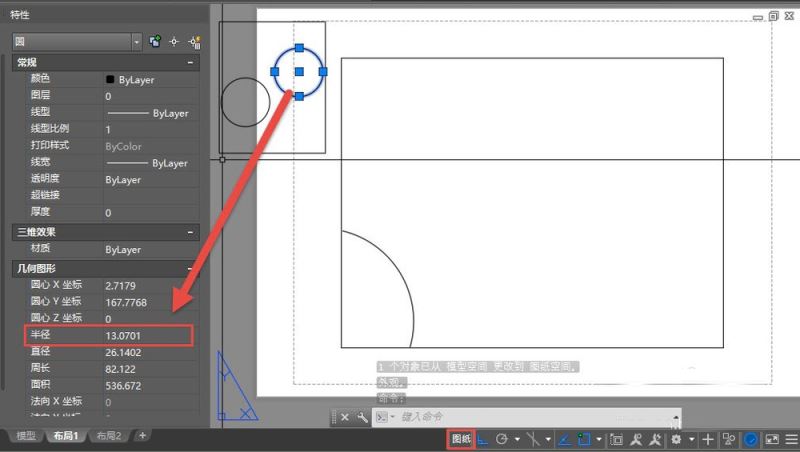

5、將圖形從模型空間轉換到布局空間時，如果有多個視口，從不同視口進入模型空間后選擇圖形進行轉換也是不一樣的，因?yàn)橐暱诒壤煌恢貌煌D(zhuǎn)換后圖形的尺寸和位置也不同。

整個布局整體輸出到模型

1、CAD還專門提供了一個將整個布局轉換到模型空間的命令，對于一些習慣或需要再模型空間繪圖或處理圖紙，但拿到圖紙是在布局中排的圖，就可以用這個命令進行轉換。

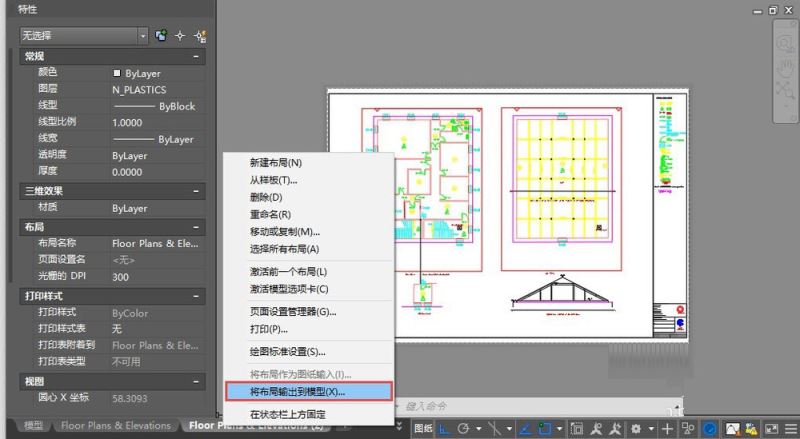

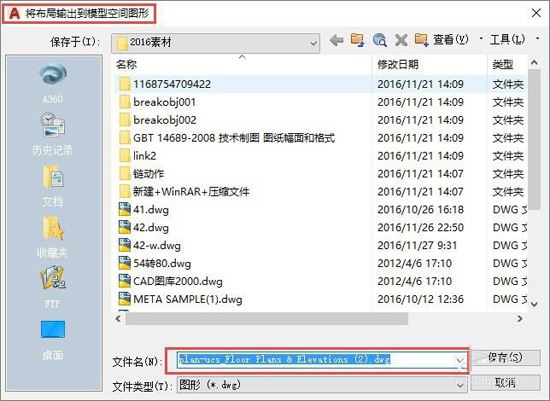

這個操作就更簡單了。打開一張帶布局的圖紙，單擊要輸出的布局標簽，然后右鍵單擊布局標簽，選擇“將布局輸出到模型”，然后軟件會彈出一個對話框讓我們保存的圖紙名稱，默認的圖紙名稱是當前圖紙名+布局名，如圖所示。

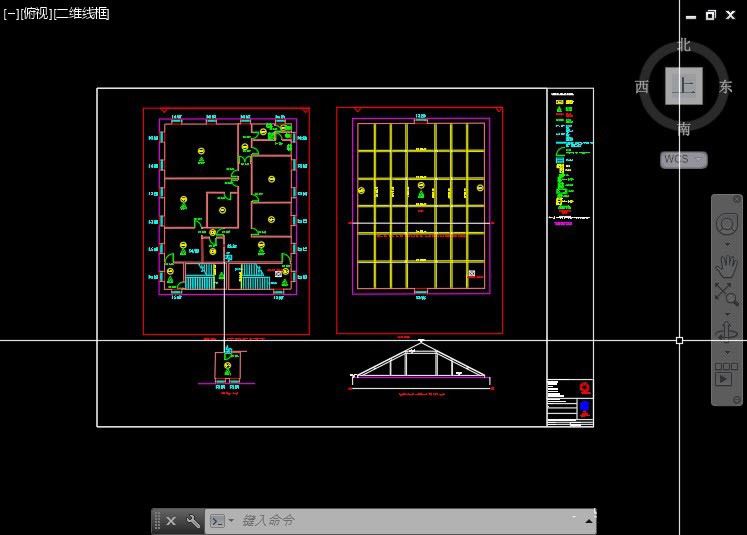

2、輸出結束后CAD會自動問我們是否打開輸出的文件。打開后我們可以看到原來布局圖紙空間的圖框被轉換到了模型空間，同時原來視口中的圖形也按視口比例被縮小了，如圖所示。

我們選擇布局后，也可以直接輸入命令：EXPORTLAYOUT，雖然有點長，如果英語不錯的人，記起來很容易，就是輸出布局。

小結

1、網上問這類問題的人不少，不知道他們是因?yàn)椴恍⌒陌褕D形畫錯了地方，還是拿到別人的圖紙后希望進一步利用，

其中有些圖形需要轉換空間使用。其實用復制CTRL+C或剪切CTRL+X后粘貼CTRL+V也可以將圖形從布局空間復制到模型空間或從模型空間復制到布局空間，但這種復制粘貼是不會考慮視口比例的，比如圖紙空間中半徑50的圓粘貼到比例為1：10的視口中，半徑仍然是50，就會看上去比在圖紙空間小10倍。
