將Mapgis圖形轉成CAD圖形的方法

2020-07-20 13:07:31
字體:
供稿:網友

有的朋友習慣用cad,需要將mapgis圖件轉換成cad圖件,下面給大家示范一下轉圖的步驟,希望對您有用。一起隨小編去看看具體操作吧!

方法:

1、首選安裝一個mapgis的插件“section”,很小的一個插件,可以在網上下載,功能很多,用起來非常方便。一會轉cad要用到這個插件。

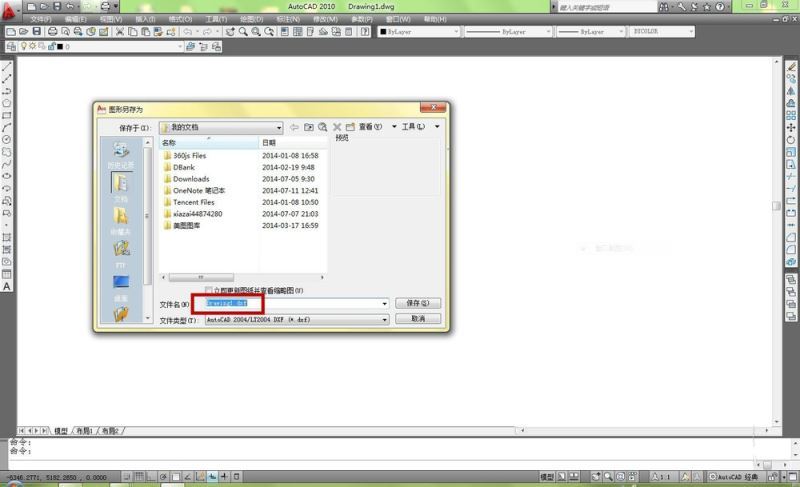

2、首選新建一個空白的cad(直接打開cad軟件就行),另存為.dxf格式,最好存成2004版本的,文件名字隨便寫都可以,例如“轉cad.dxf”。

然后關閉cad,一定要關閉。

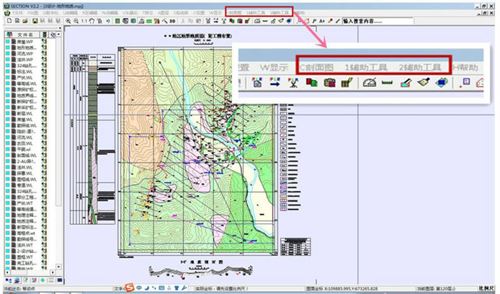

3、用section軟件打開你需要轉換的圖(section打開的圖界面和Mapgis一樣,只是菜單欄會多3個菜單,用section打開的圖移動、縮放和cad操作一樣,非常方便)

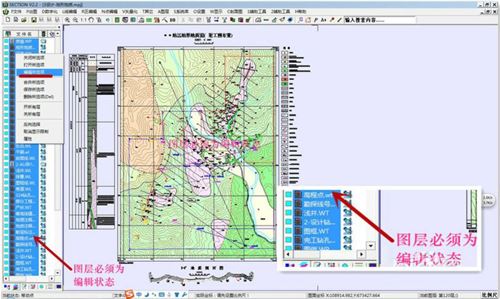

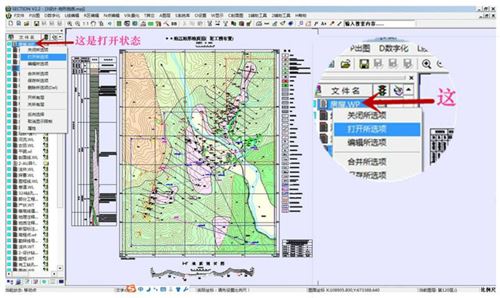

4、確保左邊工作臺中所有圖層處于“編輯”狀態,如下圖,處于“打開”狀態的圖層轉換成cad之后是沒有的,一定設置成編輯狀態

如果有不需要轉換的圖層,可以關閉。

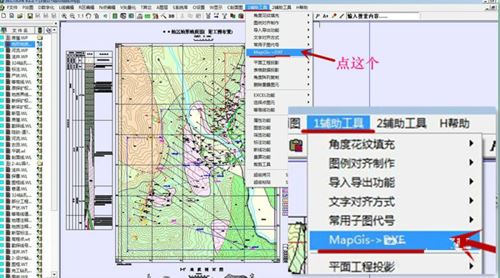

5、菜單欄找到“1輔助工具”——下拉菜單“Mapgis--DXF”——點擊后彈出對話框

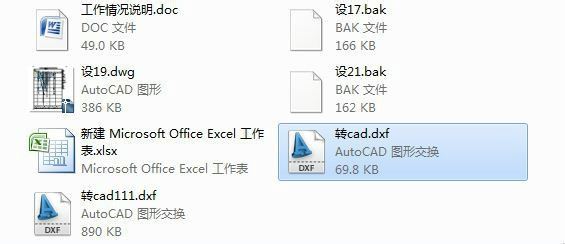

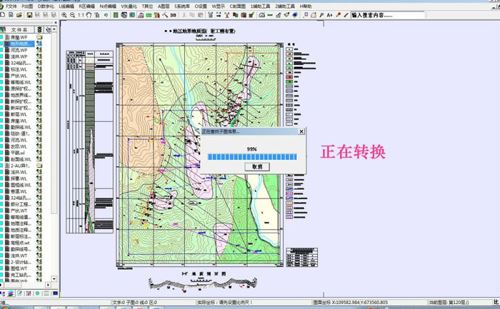

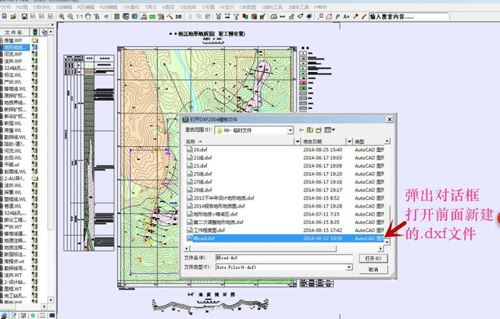

6、在彈出的對話框中選擇步驟2中新建的“.dxf”文件“轉cad.dxf”,自動轉換,轉換完成后在"轉cad.dxf”所在的文件夾中會自動生成一個“轉cad1.dxf”文件。

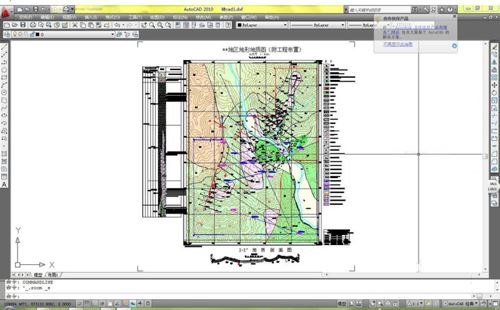

7、打開“轉cad1.dxf”,這時你看到的是空白,雙擊鼠標滾軸,圖就出來了,然后再另存為“.dwg”格式(直接點保存)。轉換出來的部分字體大小、圖案有時候會失真,調整一下即可。
