在網上經常看到有人問怎么提取多段線的頂點坐標，還有如何提取屬性塊的數據等等。網上介紹的方法也各有不同，下面給大家介紹兩種常用的方法，希望對大家有幫助。有時我們需要提取圖中多段線的頂點坐標或者圖中插入的點的坐標，我們就可以直接用列表查詢LIST命令將圖形的數據列出來，然后從文本窗口中可以將需要的數據復制出來，這種方法很簡單，如果要提取的數據比較多的時候，處理起來相對比較麻煩。操作很簡單。

1、繪制一條有多個頂點的多段線，選擇多段線，輸入LI，回車，就會彈出一個文本窗口，此多段線的相關數據就全部都列舉出來了，如圖所示。

2、從此文本窗口中就可以將需要的數據復制粘貼到WORD或EXCEL，不過粘貼頂點坐標有點麻煩，還需要刪除多余的文字。

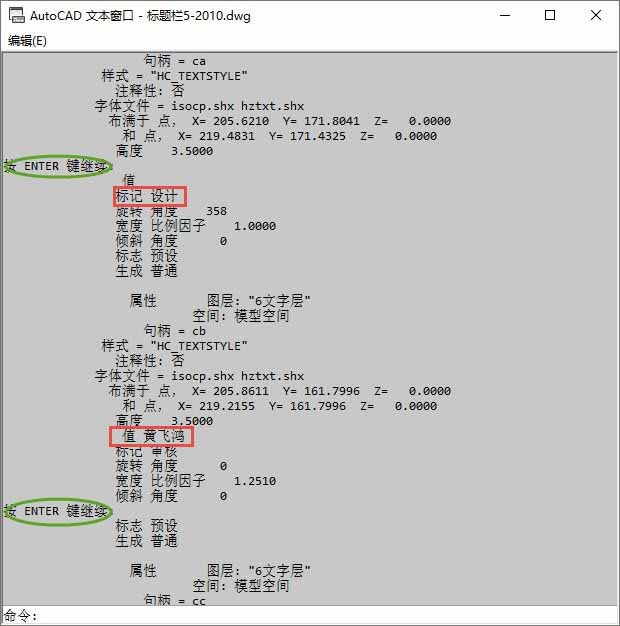

如果圖形要提取更復雜圖形的數據就沒那么方便了，例如我們要提取一個屬性圖塊（如果圖框的標題欄中）的數據，如果用LI查詢顯然就不行了，你可能需要回車多次才能將一個圖塊的數據都顯示出來，而且屬性的標記和值都隔好多行，挑起來都很麻煩，如圖所示。遇到這種情況，必須采用專用的功能：屬性提取。

CAD的屬性提取功能

CAD很早版本就有屬性提取功能：ATTEXT，但不太好用，需要設置樣例文件，因此使用的人并不多，后來又開發了一個增強版的屬性提取功能，功能名稱叫EATTEXT，就相對比較簡單了，現在功能名稱改成了數據提取了dataextraction，之前的命令名EATTEXT仍起作用。下面我們通過一個簡單的實例來看看數據提取的數據提起功能。

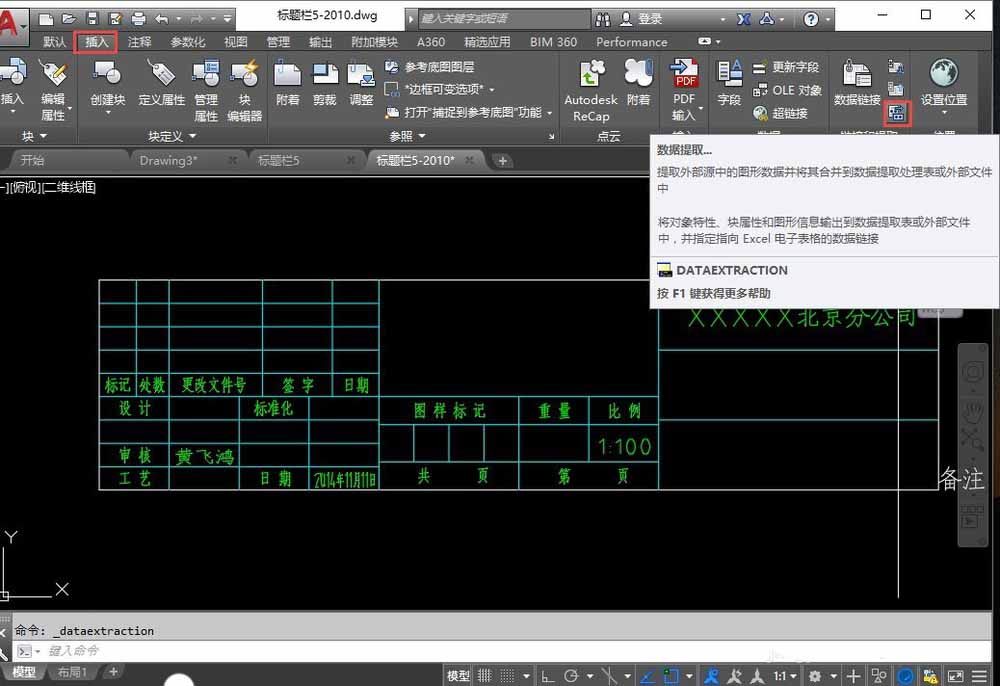

1、準備一張圖紙，圖紙中有多段線或屬性塊都可以。數據提取功能可以用下面幾種方式調用，菜單：工具>數據；功能區面板的插入選項卡中單擊數據提取按鈕，如圖所示；命令行直接輸入EATTEXT。

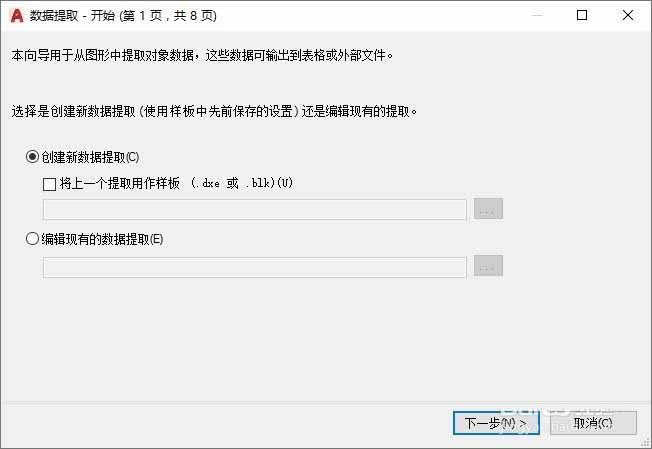

2、執行數據提取命令后，會彈出一個操作向導，指引我們一步步完成操作。首先彈出的是第1頁，可以創建新的數據或編輯現有數據，在創建新數據提取的時候可以用以前提取的數據作為樣板。

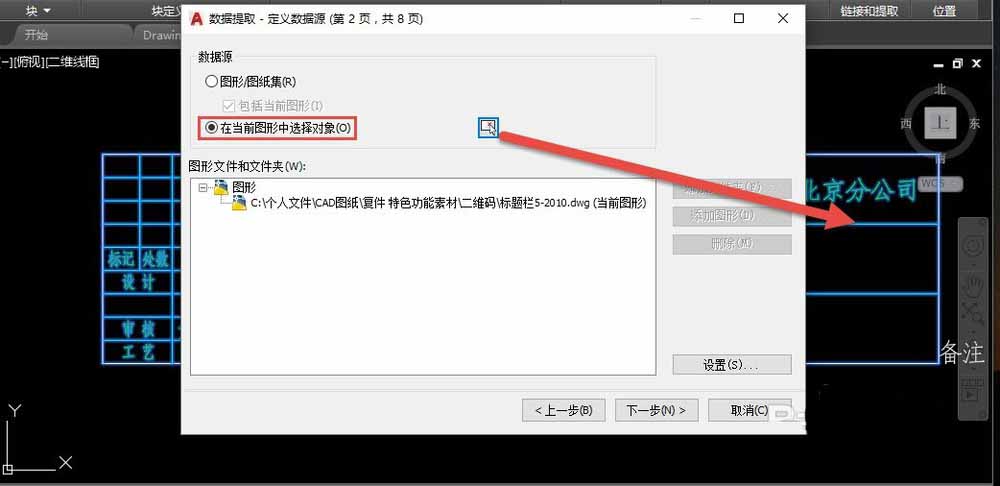

3、我們使用默認的選項：創建新的數據提取，單擊下一步按鈕，會彈出一個保存數據提取文件的對話框，我們給文件取一個名字，例如TEST，選擇一個合適的文件夾后，單擊保存按鈕后，就會進入向導的第2頁。我們可以選擇從整個圖形甚至整個圖紙集中提取數據，也可以只提取選定圖形的數據，這里我們單擊"在當前圖形中選擇對象"，然后單擊后面的選擇對象按鈕，從圖中選擇要提取數據的對象，如圖所示。

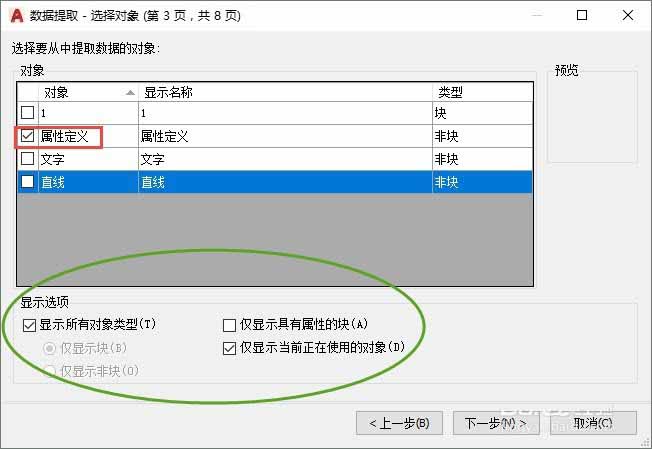

4、選擇完圖形后單擊下一步按鈕，進入第3頁。第三頁中會列出選擇圖形中包含的圖形類型，例如我選擇的圖塊中包含圖塊本身、屬性文字、文字、直線。當我們選擇的對象類型比較多時，還可以在下面的顯示選項中選擇只顯示塊、非塊、屬性快等。

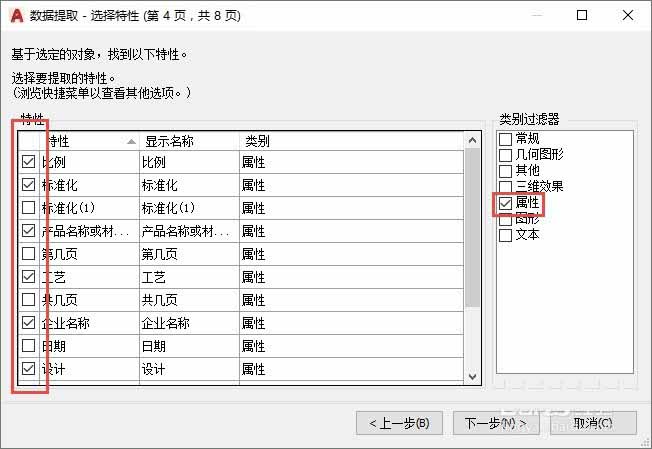

5、因為我們只選擇了一個圖塊，可以不用做任何設置，直接單擊下一步按鈕，進入第4頁。我們看到就跟LI查詢時一樣，還是列出了好多的數據，但大多數數據是我們不關系的，我們只關心屬性文字，可以在右側了列表中勾選“屬性”，左側列表中就列出了圖塊的所有屬性，我們要提取哪些屬性就勾選哪些屬性，如圖所示。

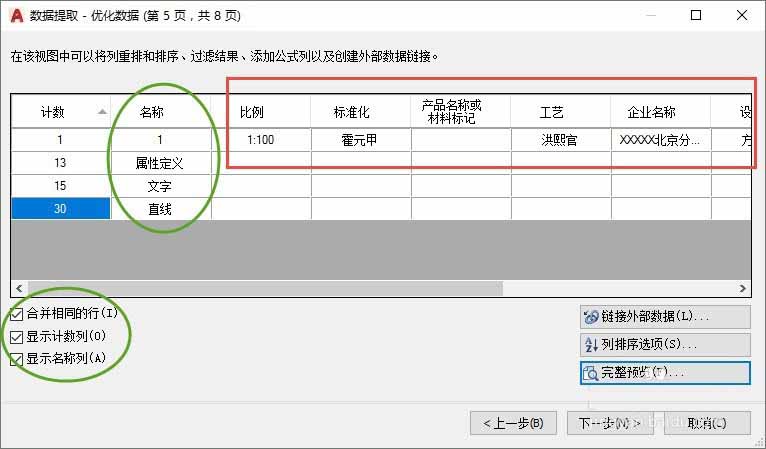

6、設置好后，單擊下一步按鈕，進入第5頁。在這一頁中已經將我們提取的數據都列出來，前兩列是數量和名稱，后面這是屬行名稱。我們可以看到圖塊中有13個屬性、15個文字、30根直線，如果這些數據不需要，我們在單擊“上一頁”按鈕返回第3頁，將屬性、文字、直線去掉，然后再返回到第5頁。在底部，還可以設置是否要名稱和數量這兩列。此外還可以鏈接外部數據、排序和預覽，如圖所示。

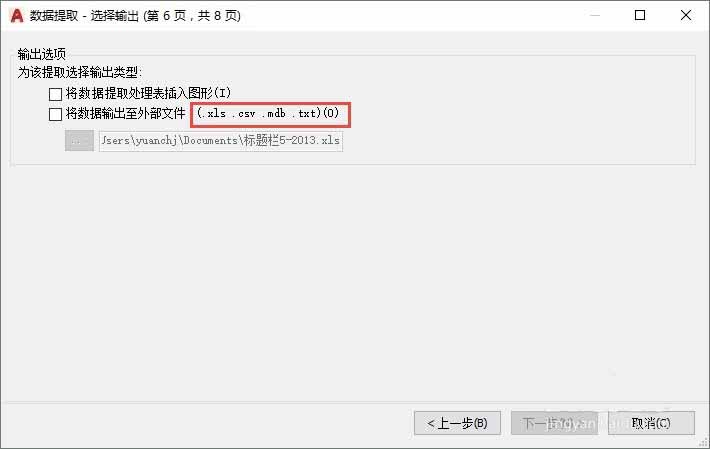

7、確認要輸出的數據沒有問題，就可以單擊下一步按鈕，進入第6頁。在第6頁中我們可以選擇將提取的數據直接插入到圖中，也可以選擇將提取的數據輸出成xls/csv/mdb/txt文件，我們可以根據我們的需要進行選擇，如圖所示。

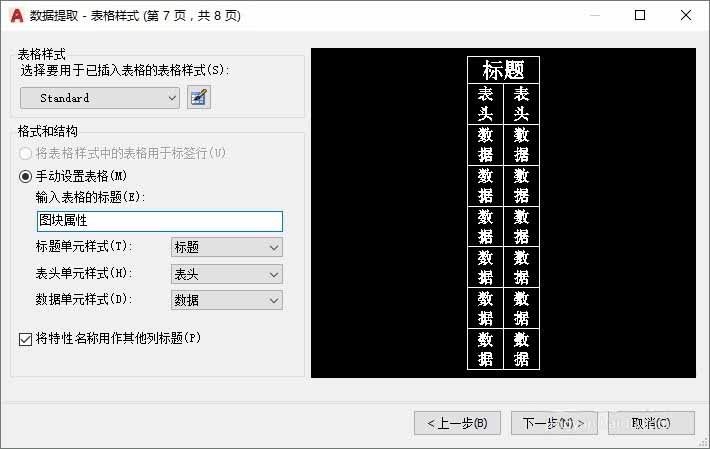

8、如果選擇輸出成外部文件，設置好文件名后，直接單擊下一步，就會直接跳到第8頁，提取就完成了。選擇選擇將數據提取內容作為表格插入到圖中，單擊下一步，就會彈出第七頁，讓我們選擇表格樣式，如圖所示。

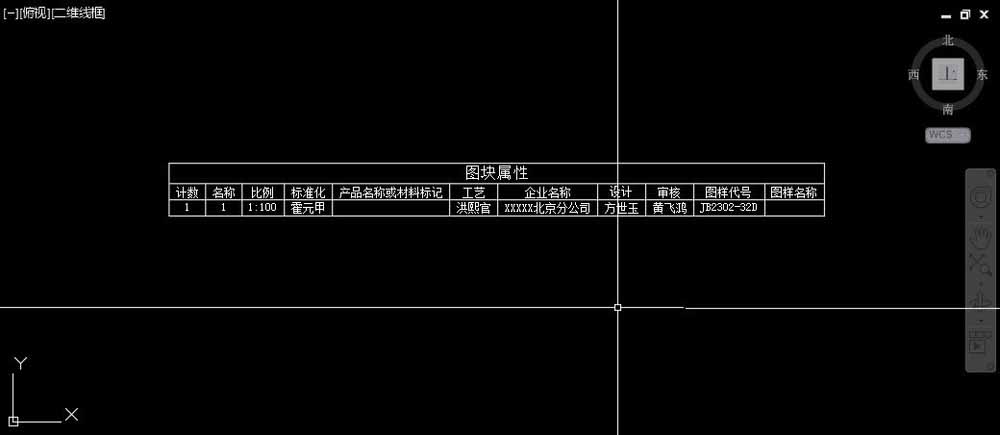

9、單擊下一步進入第8頁，單擊完成按鈕后，會提示我們在圖中選擇一個插入點，將提取的數據表格插入到圖中，如圖所示。

有了向導幫助，操作很簡單，但CAD圖形種類比較多，可提取的數據也非常多，要想精確地提取我們所需要的數據，剛開始估計要反復試幾次才能成功，但提取過幾次后，以后提取類似圖形的數據就簡單了。
