在使用CAD2007在建筑墻體的時候，需要畫兩條線，怎么能夠快速的進行繪制呢，介紹一下怎么設置多線樣式，讓畫墻體的時候減少更多的時間。

1、如圖所示，打開CAD2007，然后就會出現繪圖界面；

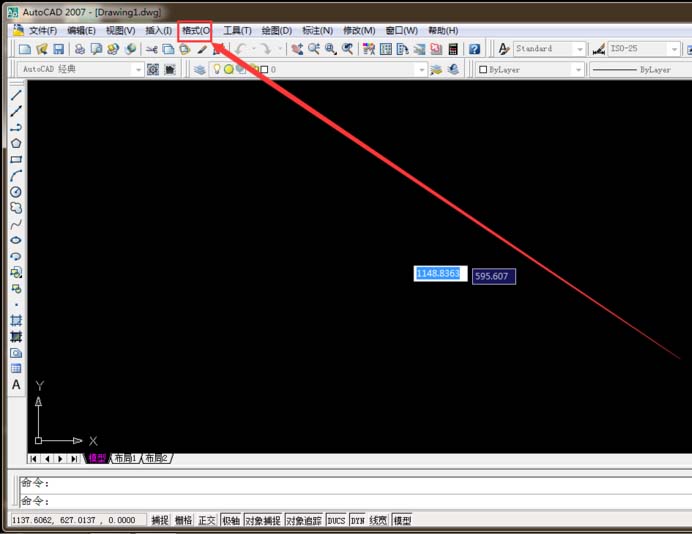

2、如圖所示，鼠標單擊“格式”，這個時候就會出現設置各種樣式，單擊“多線樣式”；

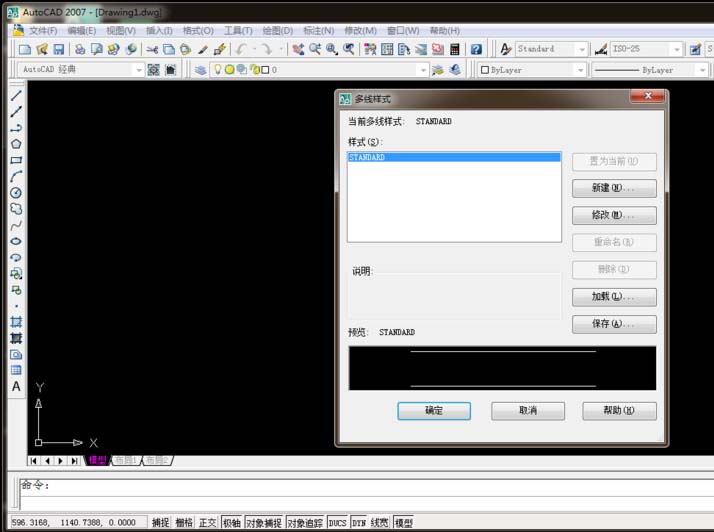

3、如圖所示，就出現設置多線樣式的對話框；

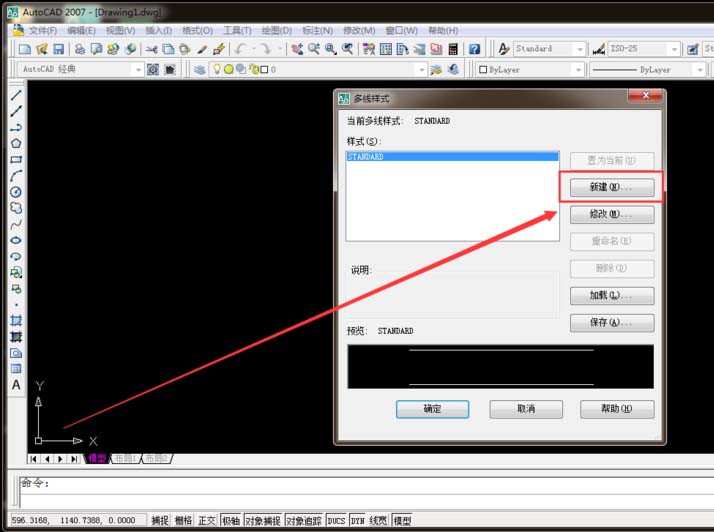

4、如圖所示，單擊“新建”；

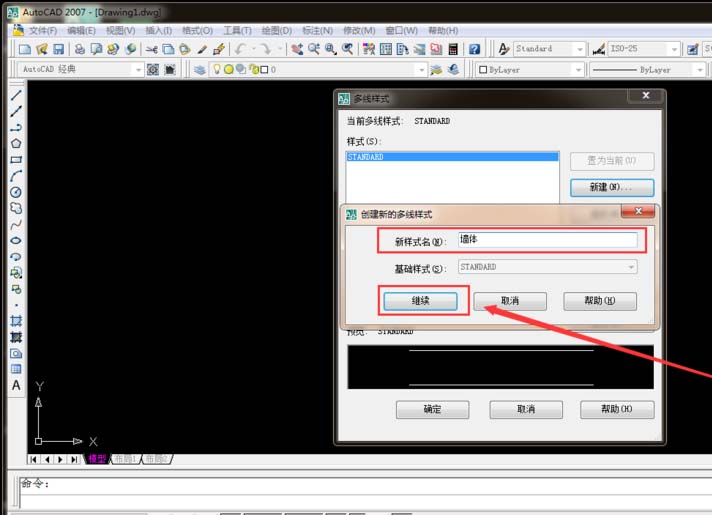

5、如圖所示，設置新樣式名稱，這里設置為“墻體”，然后單擊“繼續”；

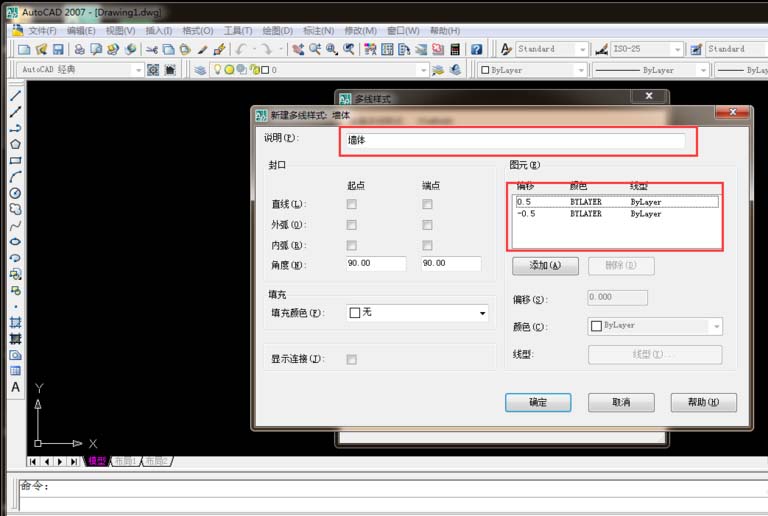

6、如圖所示，進入更多設置，這里說明可以根據自己的需要進行定義，這里設置為墻體，第二設置的為直線的偏移量，默認的為0.5和-0.5；

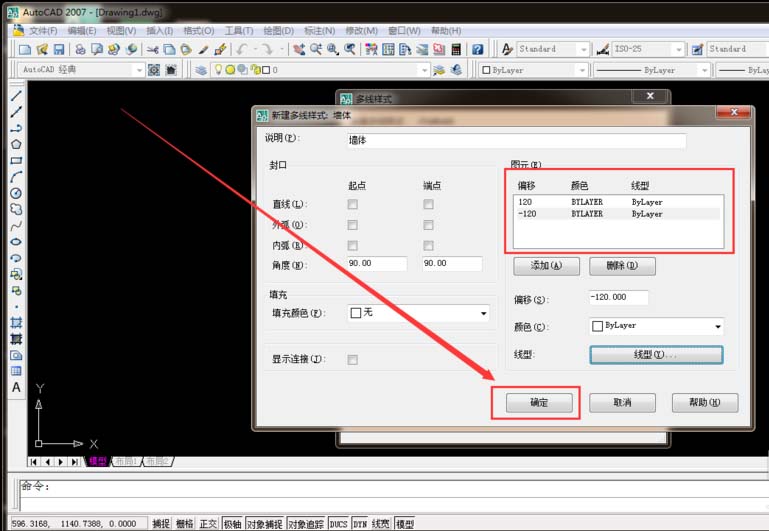

7、如圖所示，單擊“0.5”，在下面設置為“120”，單擊“-0.5”，在下面設置為“-120”，這樣墻體的寬度就設置好了，設置為墻體240，單擊“確定”；

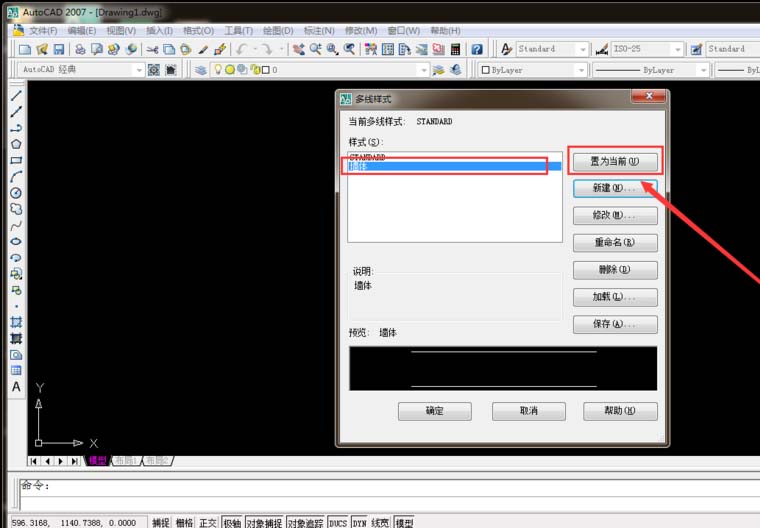

8、如圖所示，單擊“墻體”樣式，然后單擊“置為當前”；

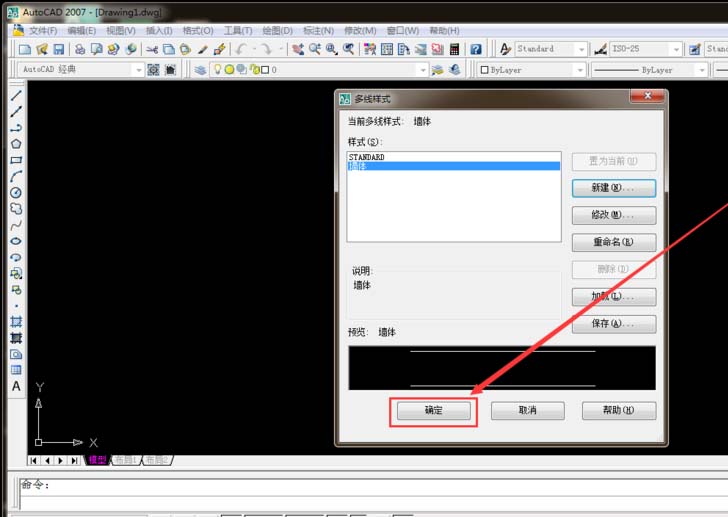

9、如圖所示，單擊“確定”；

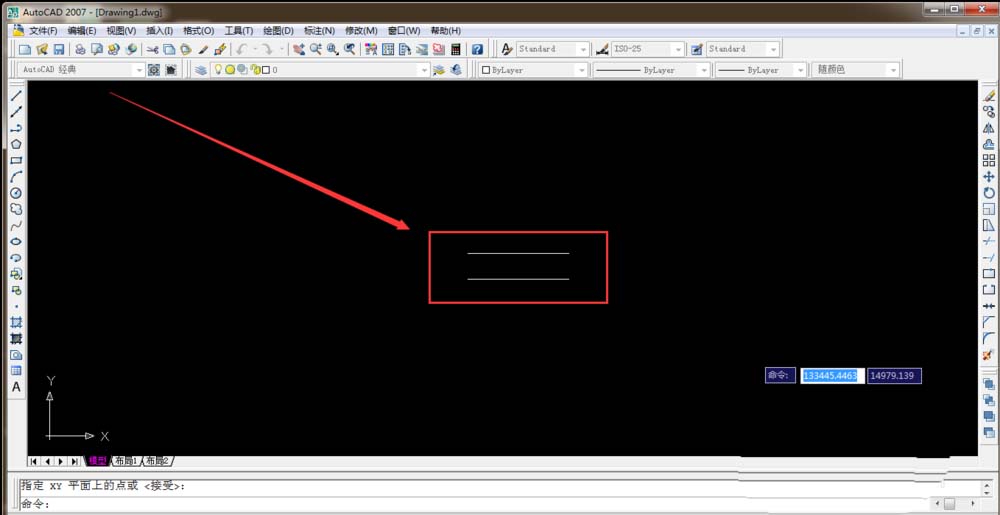

10、如圖所示，進行多線的繪制，這里可以使用多線的快捷鍵“ML”，也可以在繪圖菜單欄下選擇多線繪制，圖中就為直接繪制的240的墻體；
