CAD小知識，圓切線與相切圓的畫法總結

一、一個圓的切線

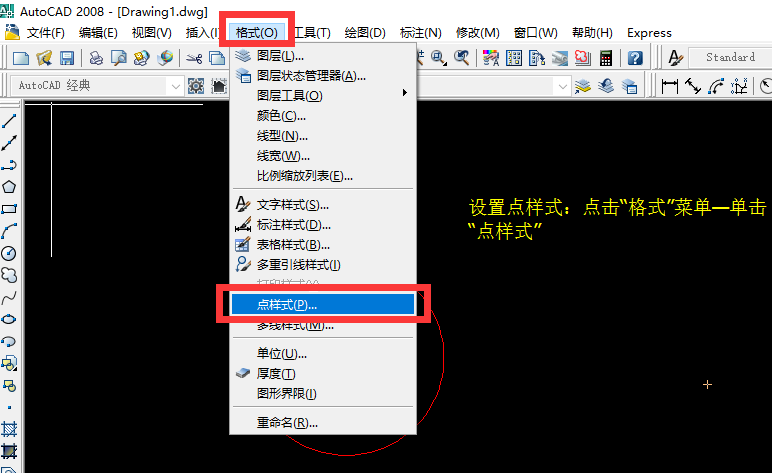

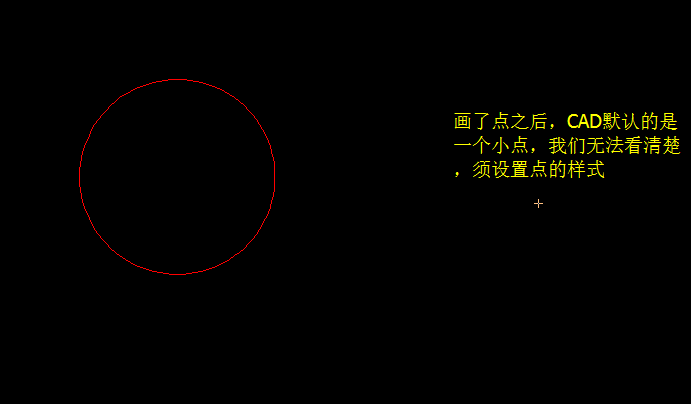

1、首先打開CAD輸入圓（C）命令，畫圓；單擊工具欄“點”命令，畫“點”（若點看不清楚，需設置點樣式）

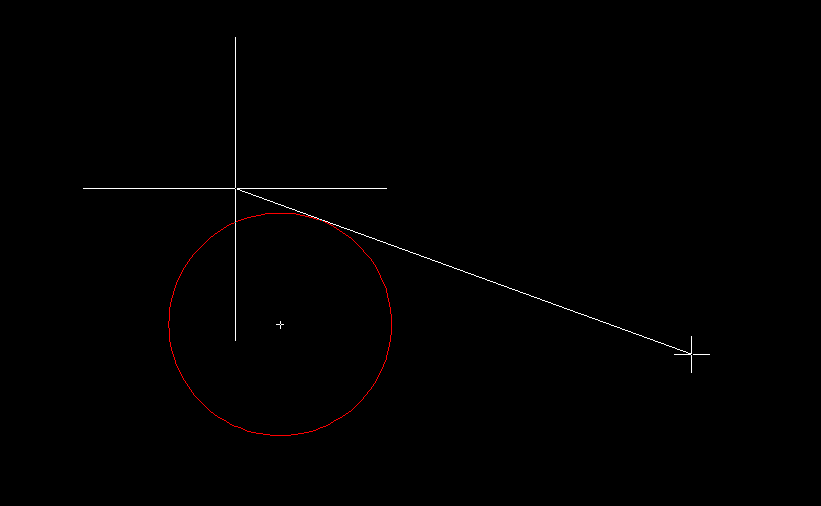

2、輸入直線（L）命令，單擊點；

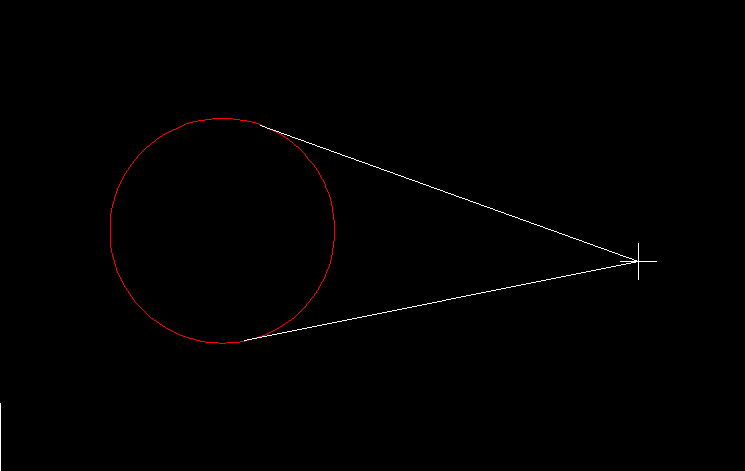

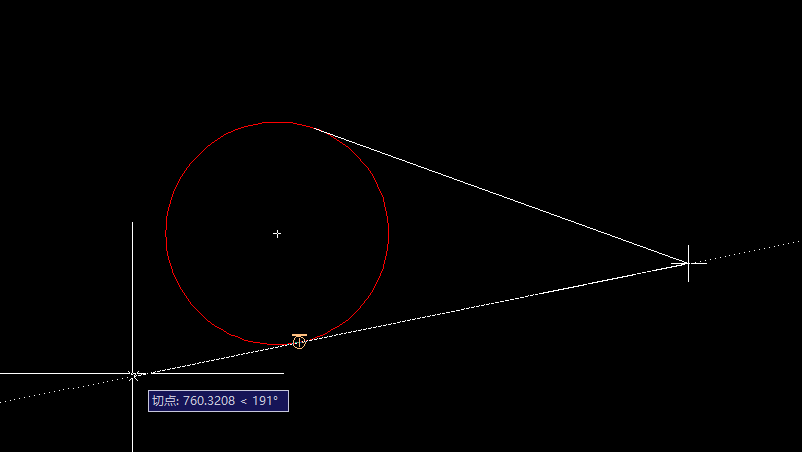

3、命令行輸入“tan”命令，空格鍵，捕捉到圓，回車確認，相切線繪制完成。

二、兩圓的相切線畫法

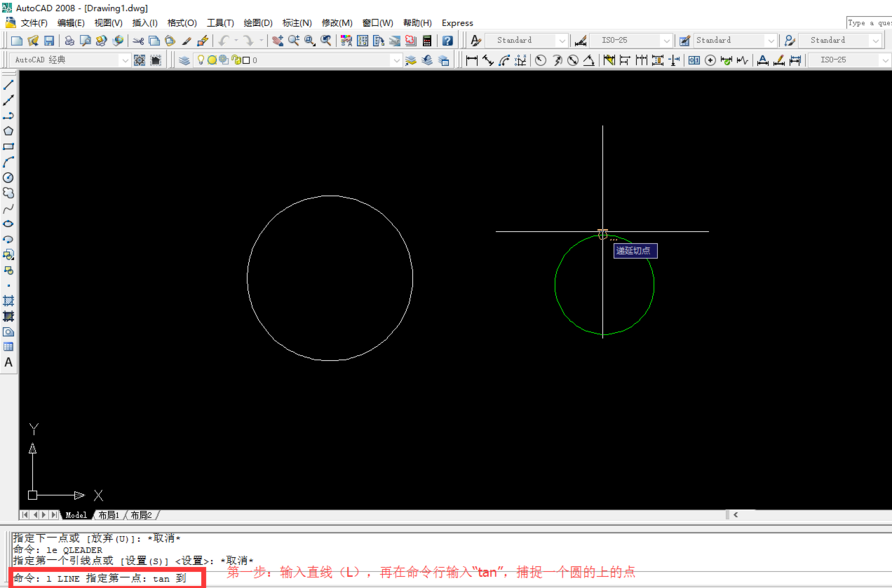

1、輸入直線（L）命令，緊接著在命令行輸入“tan"命令，捕捉到一個圓的切點，單擊選中切點

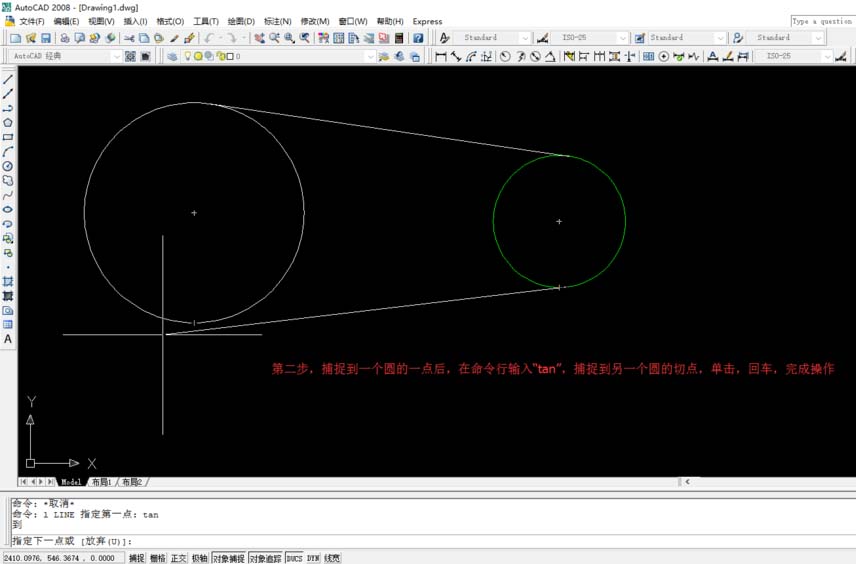

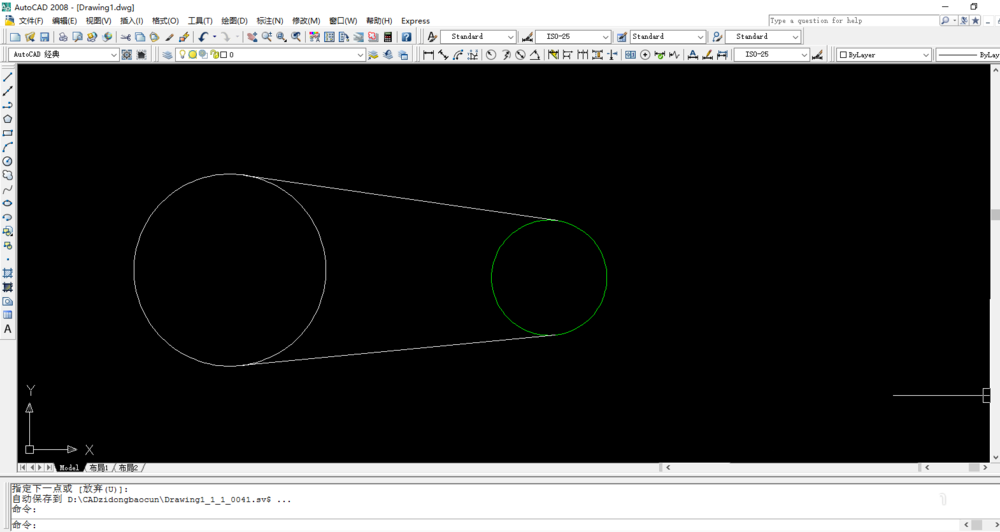

2、捕捉到一個圓的一點后，在命令行輸入“tan”，捕捉到另一個圓的切點，單擊，空格鍵，完成操作

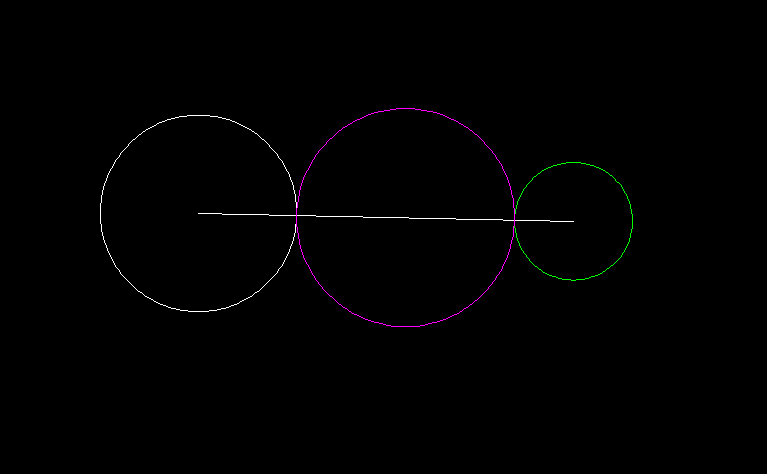

三、兩圓的外切圓畫法

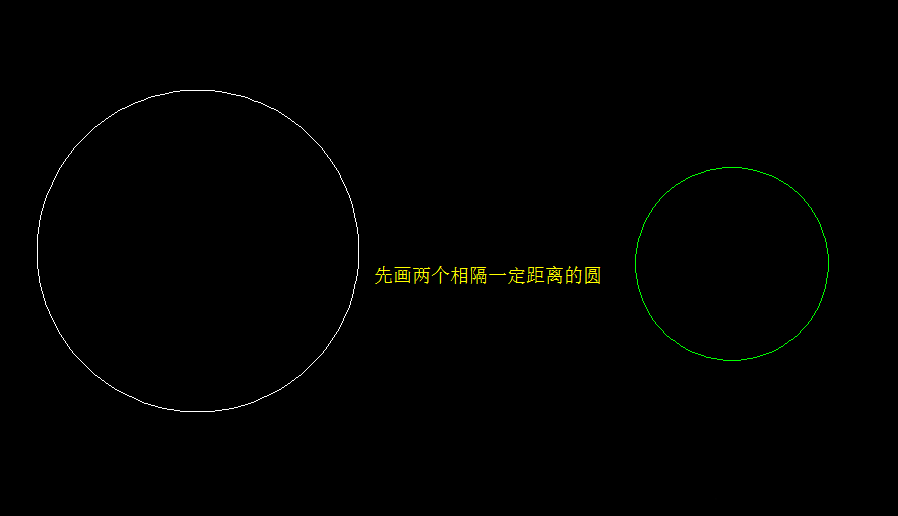

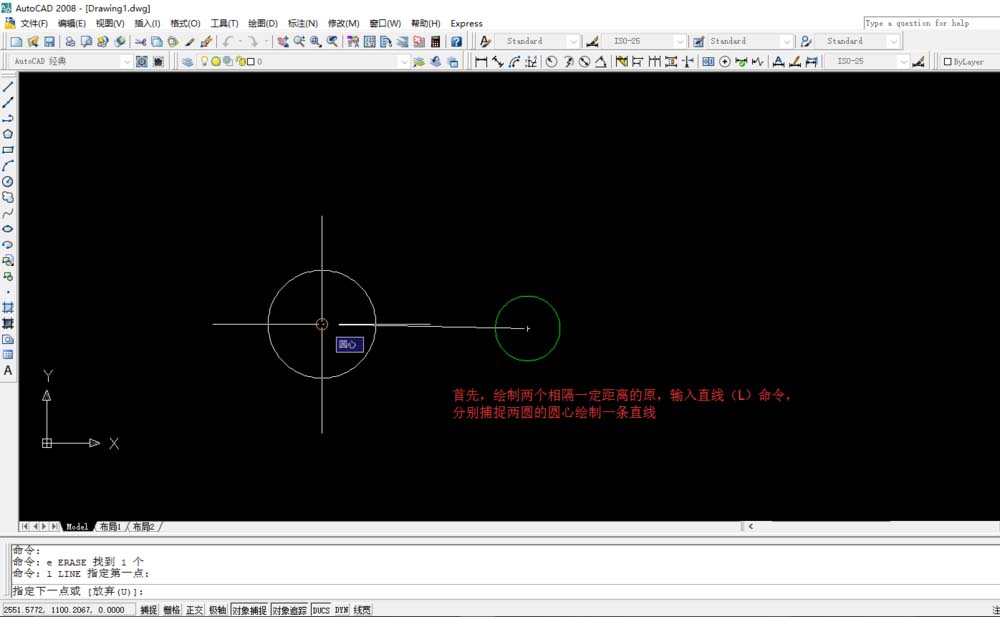

1、首先畫兩個一定距離的圓，輸入直線（L）命令——分別捕捉兩圓的圓心，畫一條直線

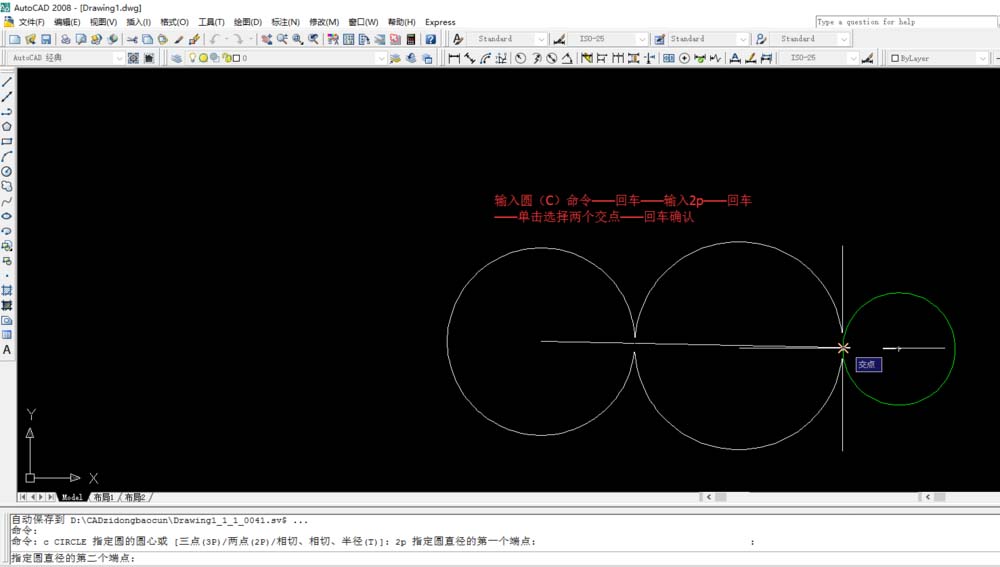

2、輸入圓（C）命令——空格鍵——命令行輸入“2P”——空格鍵——分別點擊直線與圓的兩個交點——空格鍵確認

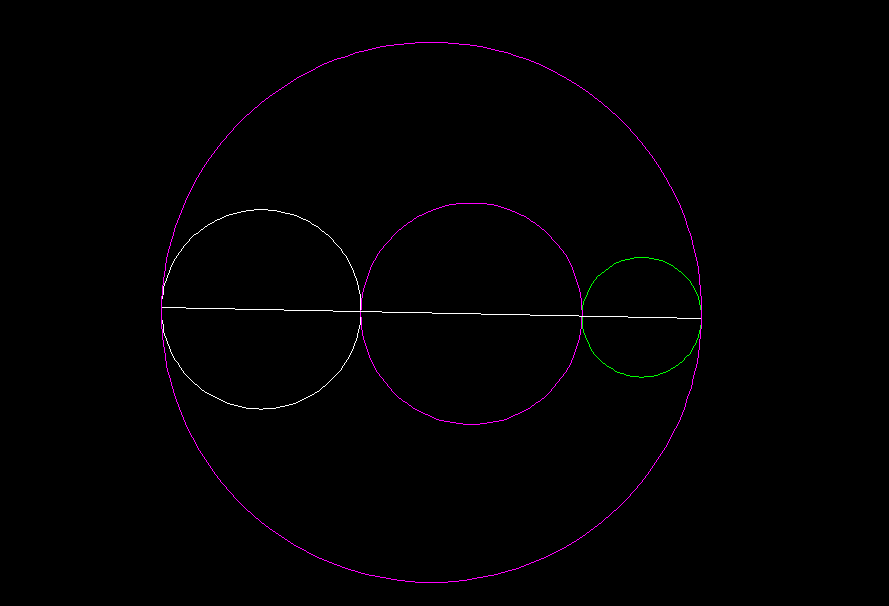

四、兩圓內切圓的畫法。

1、首先畫兩個一定距離的圓，輸入直線（L）命令——分別捕捉兩圓的圓心，畫一條直線

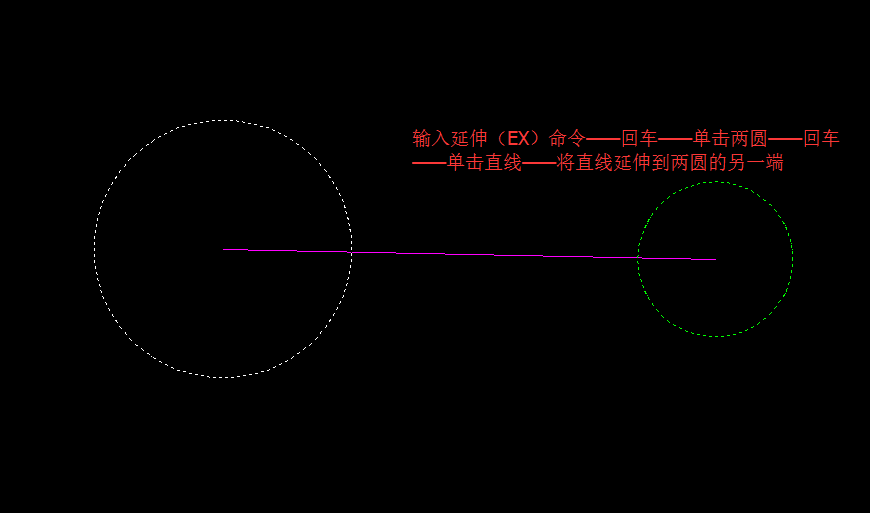

2、輸入延伸（EX）命令——空格鍵——單擊選中兩圓——空格鍵——單擊直線兩端將其延伸至兩圓的另一端——空格鍵確認

3、輸入圓（C）命令——空格鍵——命令行輸入“2P”——空格鍵——分別點擊直線與圓的兩個交點——空格鍵確認

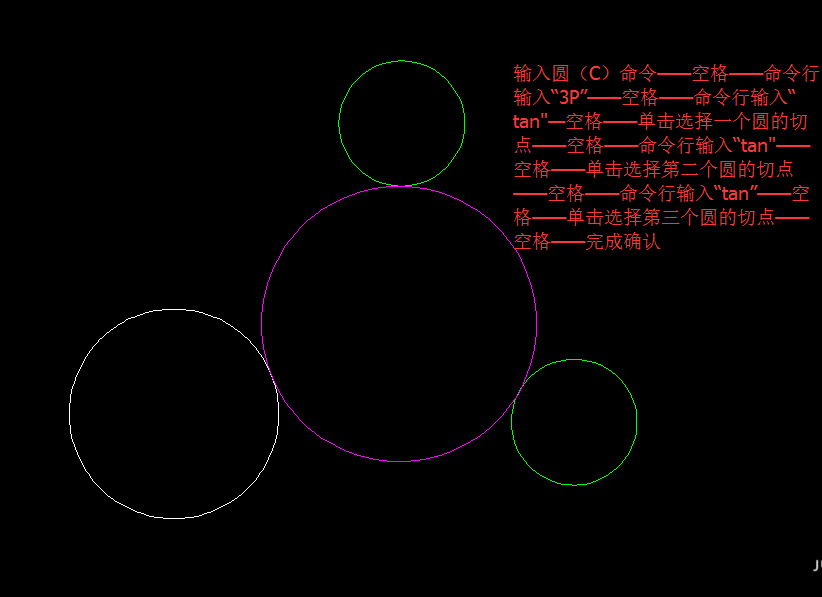

五、三個圓的外切圓畫法

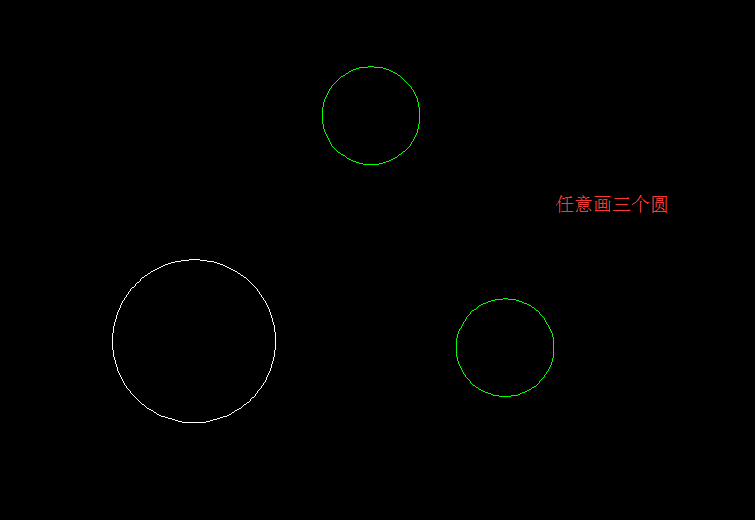

1、任意繪制相對距離的三個圓

2、輸入圓（C）命令——空格——命令行輸入“3P”——空格——命令行輸入“tan"—空格——單擊選擇一個圓的切點——空格——命令行輸入“tan"——空格——單擊選擇第二個圓的切點——空格——命令行輸入“tan”——空格——單擊選擇第三個圓的切點——空格——完成確認
