鏡像命令對于工作速度的提升很明顯，一般來說，我們?cè)谄矫鎴D上鏡像用得較多，大家也比較熟悉。只不過，現在Cad同樣可以進行三維建模，當然相比于其他主流的三維建模軟件，Cad還存在差距，用得人也較少。但是對于一個經常使用Cad的人，了解一下三維鏡像也無妨。

1、打開cad之后，選擇視圖為“西南等軸測”。

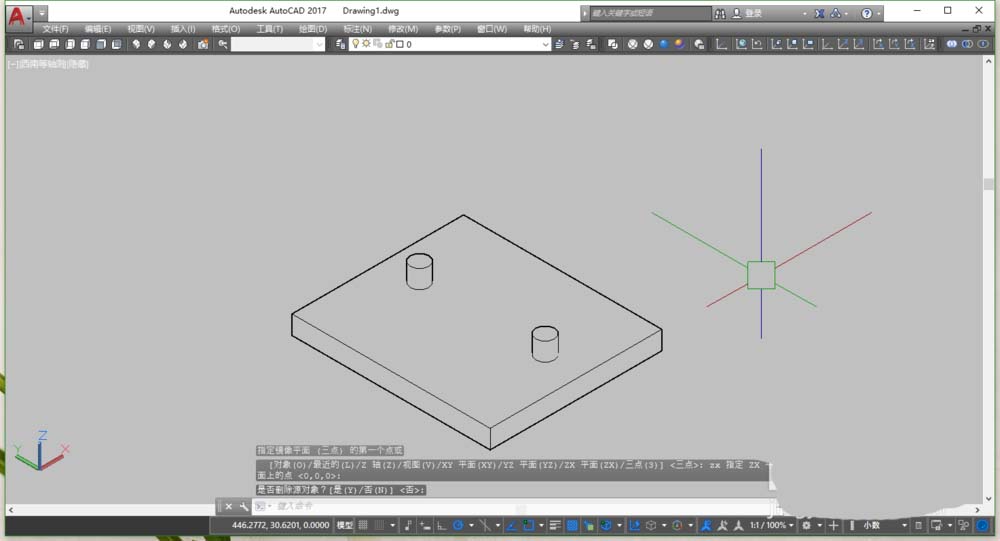

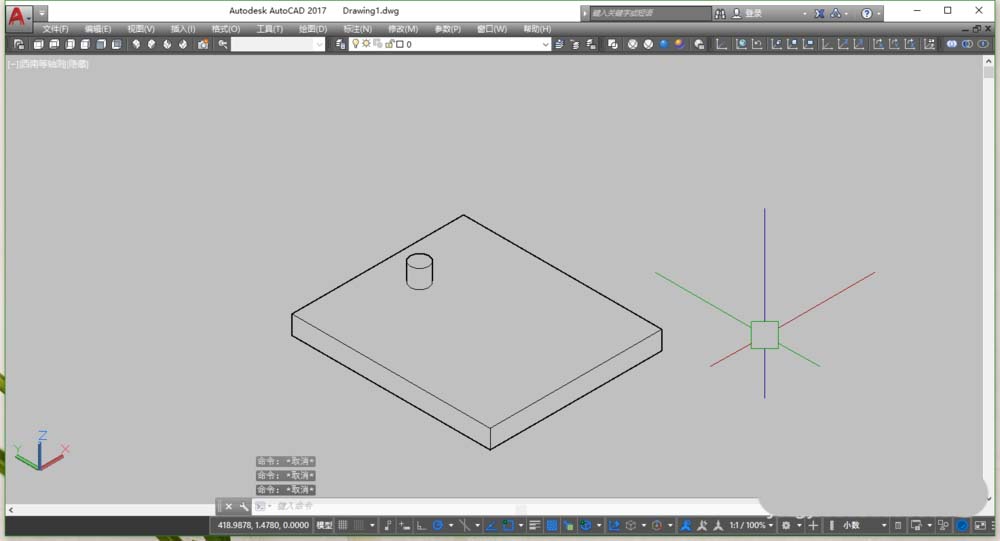

2、在cad中繪制如下圖所示三維圖形

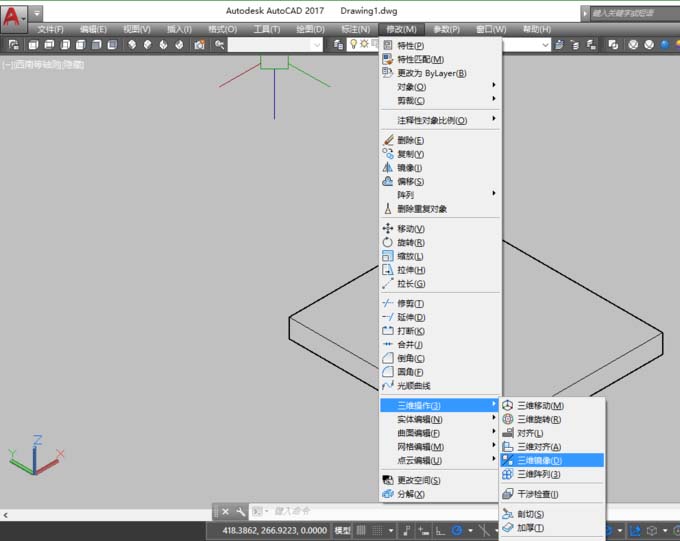

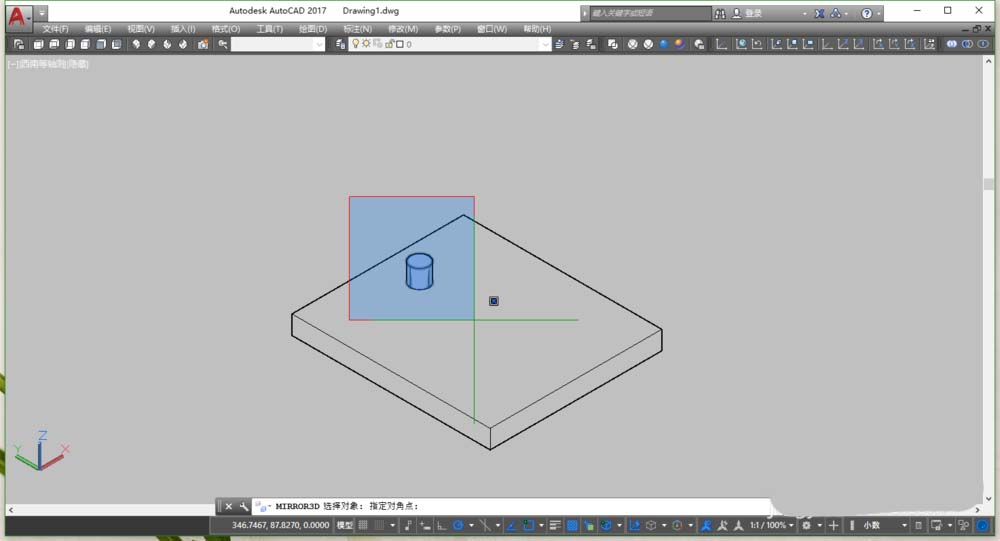

3、選擇“修改”-“三維操作”-“三維鏡像”命令，當然也可命令行輸入“MIRROR3D”-“空格”,之后，選擇要鏡像的三維實體，“空格”

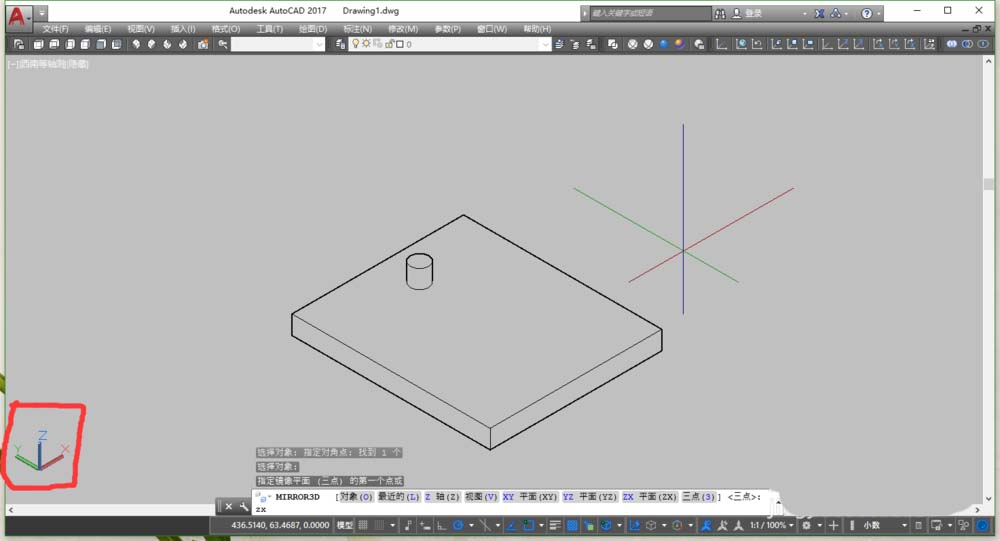

4、平面鏡像針對的是一根直線，三維鏡像當然就針對的是一個面。這時，命令行會提示選擇鏡像面的方式，可輸入“3”，意思就是通過手動指定3個點來確定一個面。也可輸入“zx”（這個根據你所需要的鏡像面來定，注意參考命令行的介紹），這里的依據是看坐標系，zx代表z軸和x軸所指定的一系列平面，這個時候，只需再指定一點即可

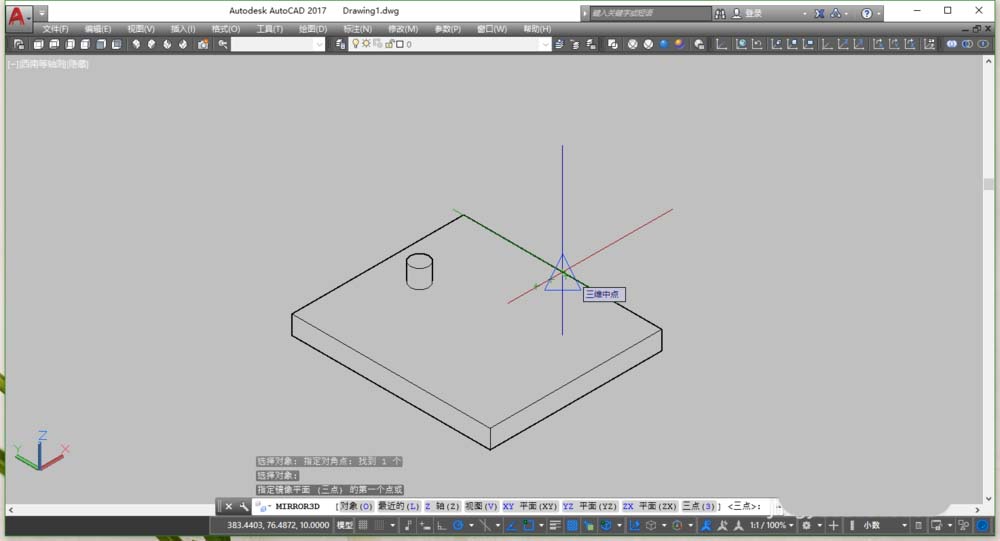

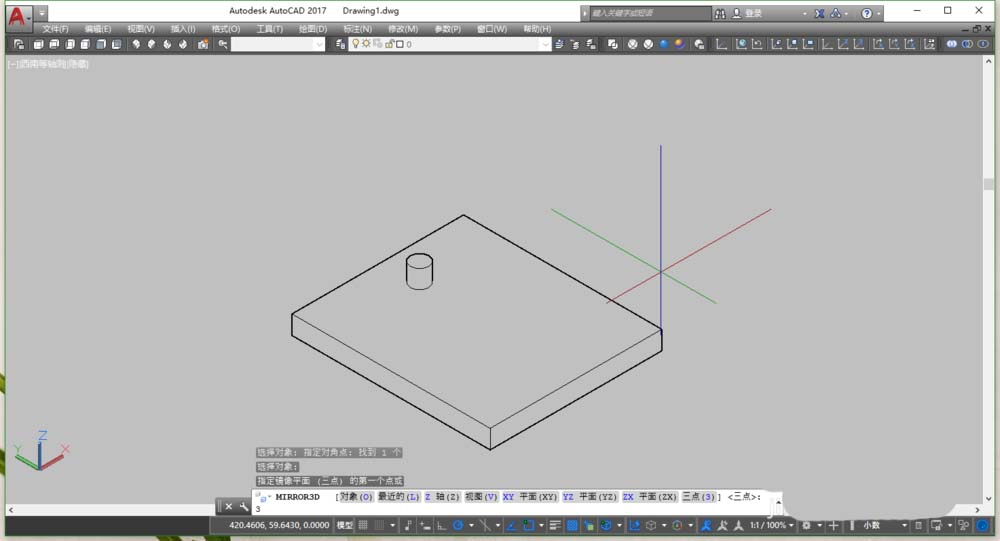

5、輸入“zx”之后，“空格”。然后指定長方體邊上中點，即可確定鏡像面

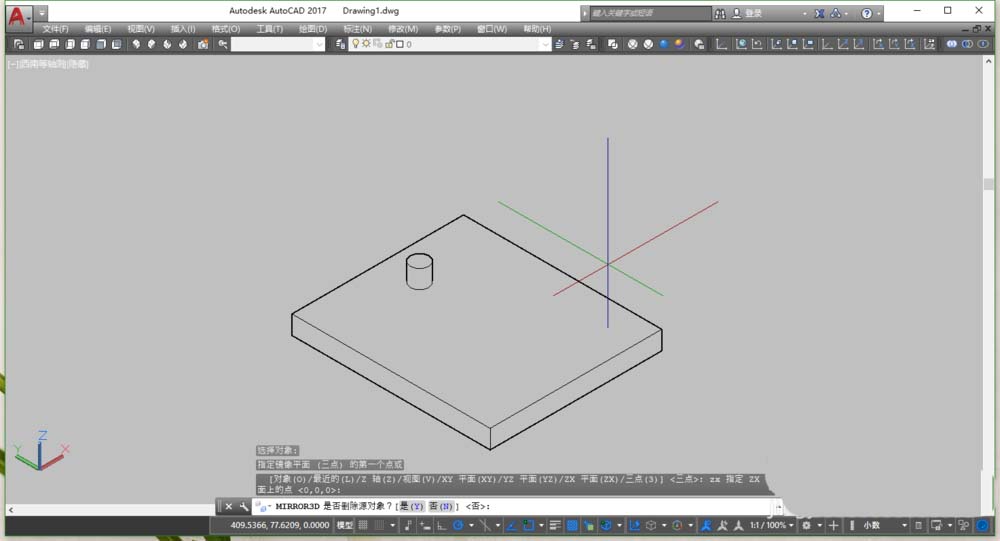

6、同樣會提示“是否刪除源對象？”。“空格”默認選“否”即可。
