使用Cad繪圖必然要和線條打交道。有時候為了方便表達，我們需要設置不同的線寬，這個對于老手當然不在話下，但是對于初學者來說也許就不太了解了，這里介紹一下。

1、打開我們的Cad，一般來說要設置線寬，比較好的一種方式是通過圖層來設置。因為這樣可以方便管理。打開圖層管理器（命令“LA”），新建一個名稱為“0.25mm”的層。因為默認線寬就是0.25mm，這層不用設置線寬。

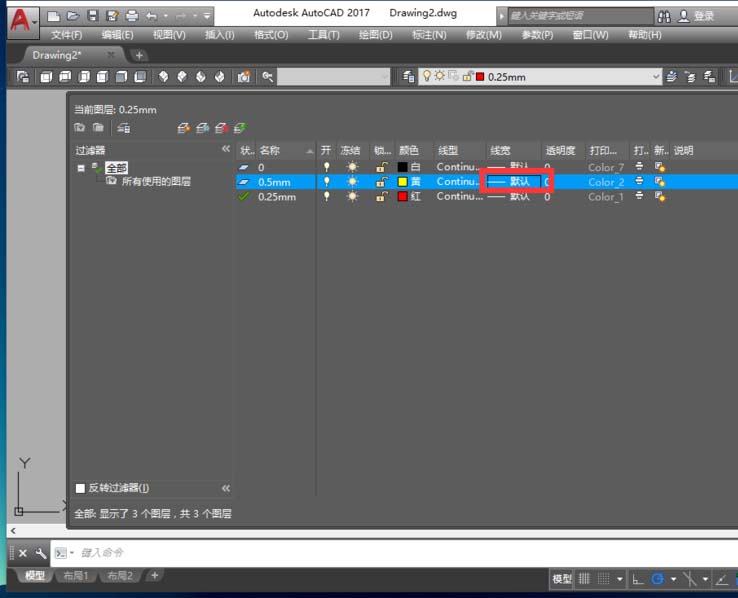

2、然后，我們再設置一個“0.5mm”的圖層，修改完顏色之后，點擊“線寬”下的“默認”。

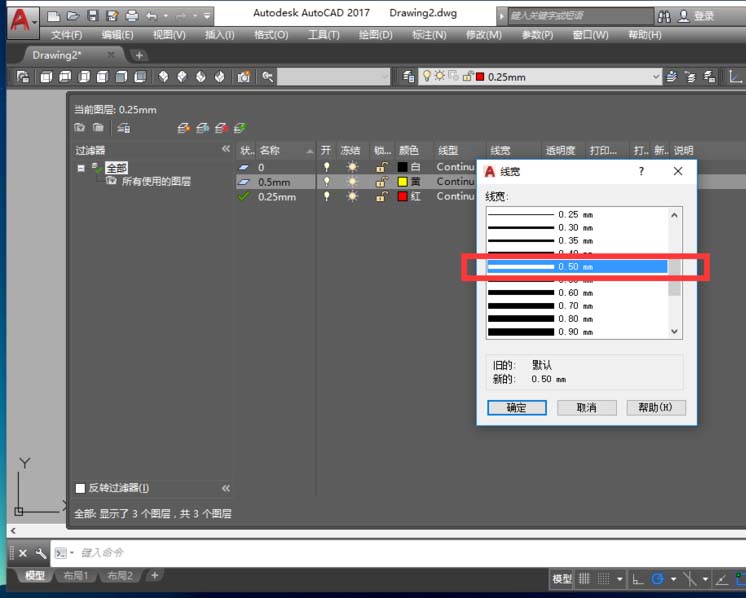

3、在彈出的“線寬”窗口中找到0.5mm，選中之后，點擊“確認”按鈕。

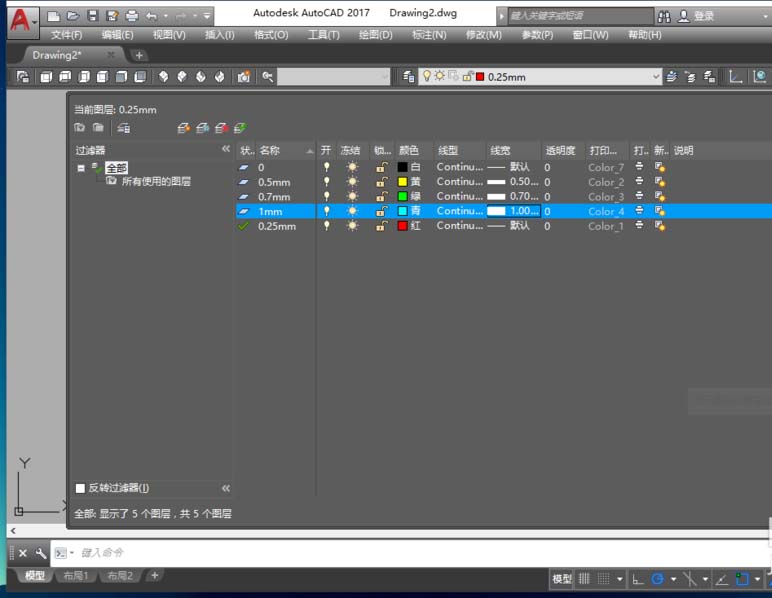

4、按照同樣的方法，在圖層管理器中，新建四個圖層，分別為0.25mm，0.5mm，0.7mm，1mm，并設置相應的線寬。

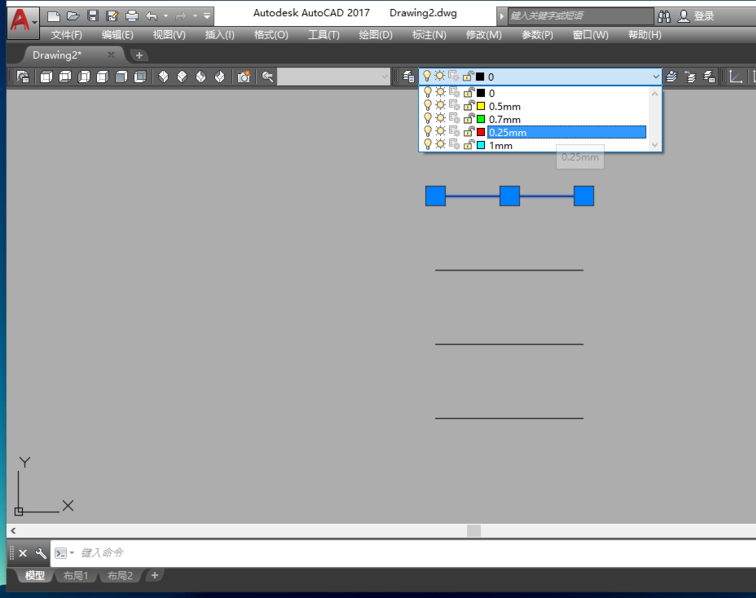

5、回到圖紙空間中，繪制四條直線。然后我們再給每條直線指定一個圖層。

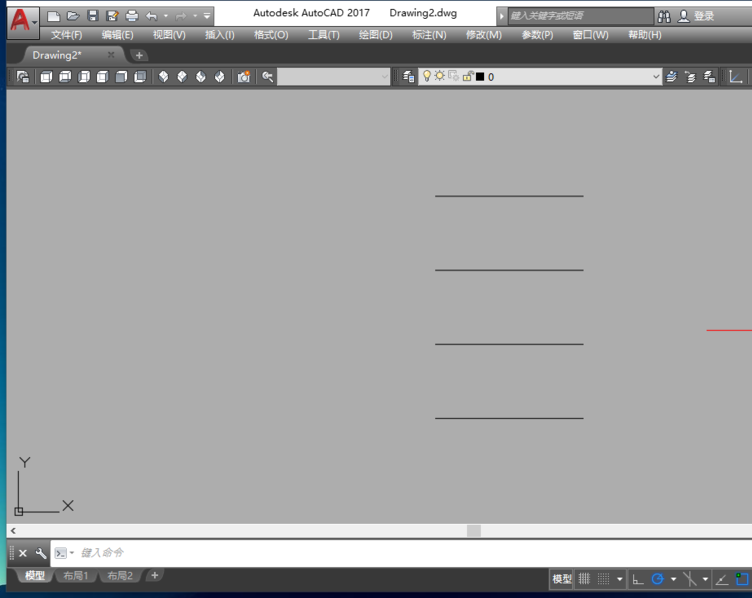

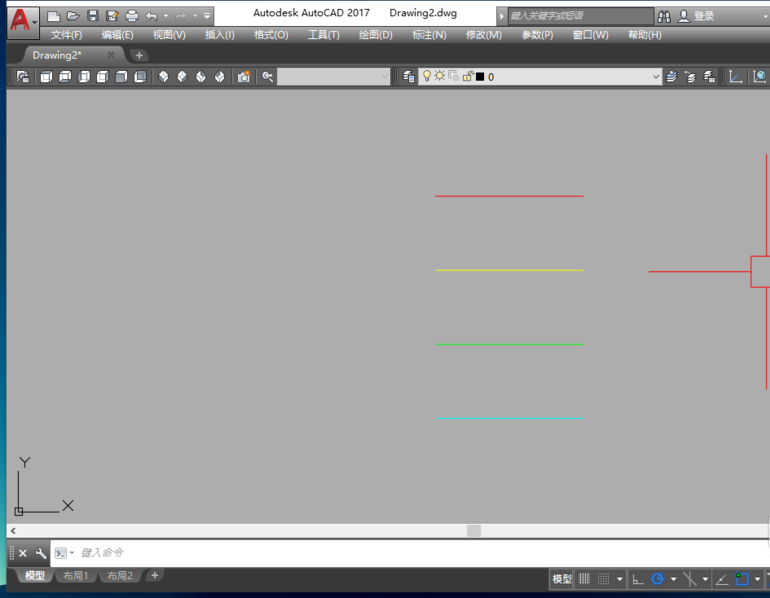

6、指定完圖層之后，我們發現，線段并沒有出現粗細差異，這是因為沒有顯示線寬的原因。

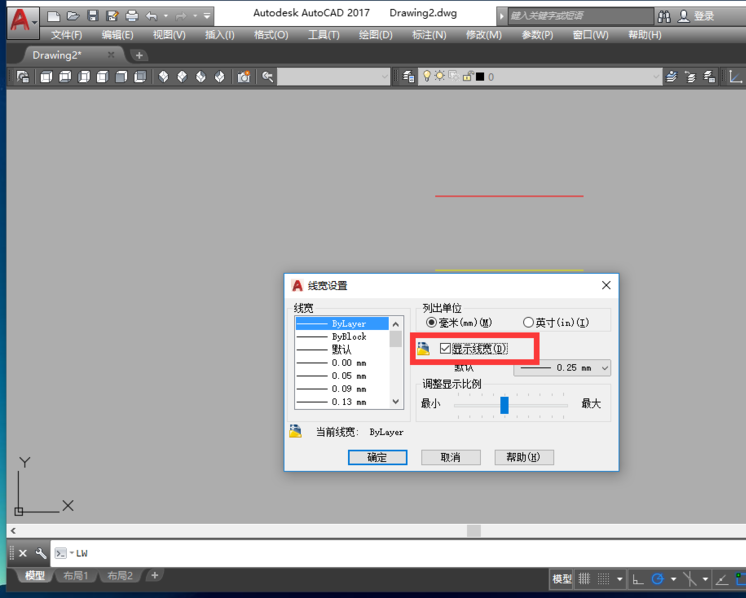

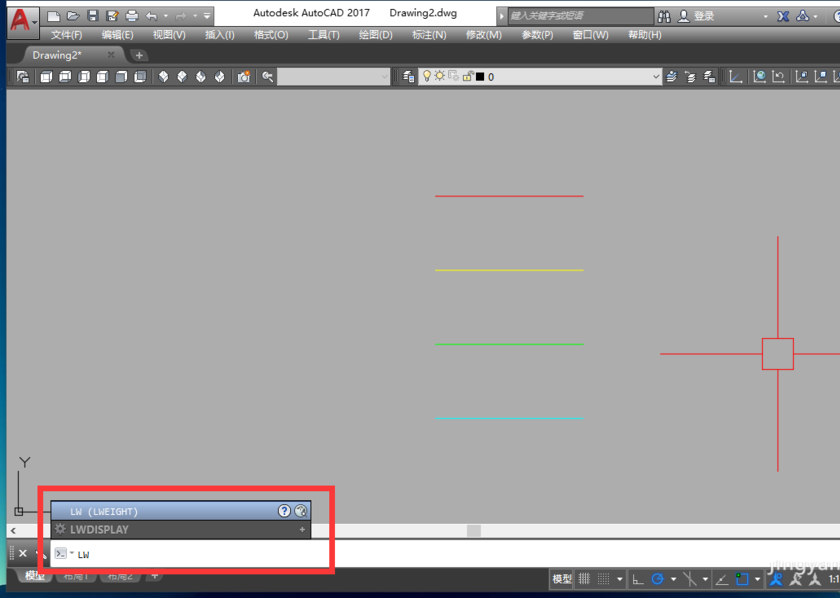

7、命令“LW”，打開“線寬設置”窗口，將“顯示線寬”勾選中，確定，然后退出。

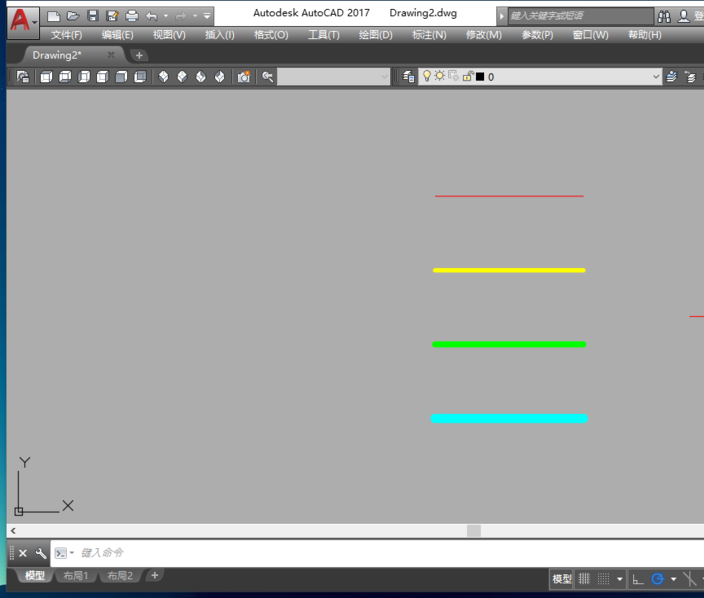

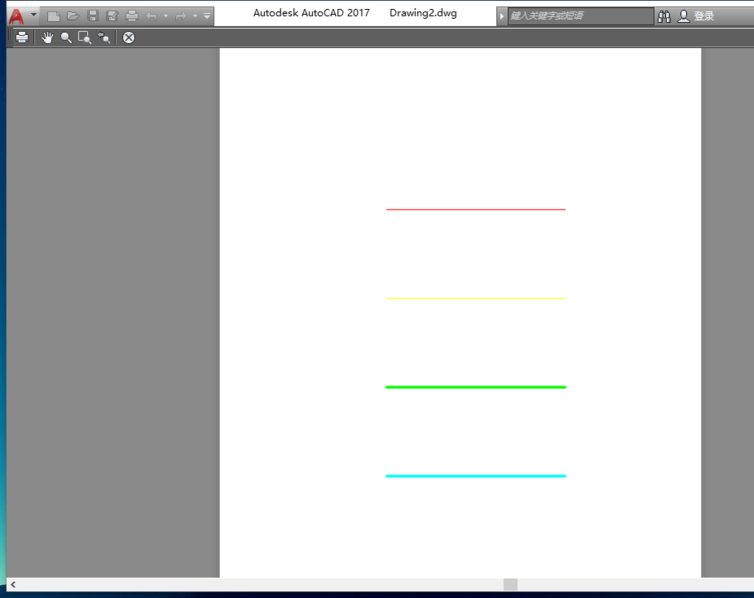

8、這時，再回到圖紙空間之后，就會發現線段按我們設置的那樣呈現不同的粗細了。同樣，在打印預覽中也會發現線段是不同粗細的。
