CAD中安全閥的畫法比較簡單，主要是運用直線命令進行繪制，這里小編將帶領大家一步步的畫出安全閥，具體步驟如下：

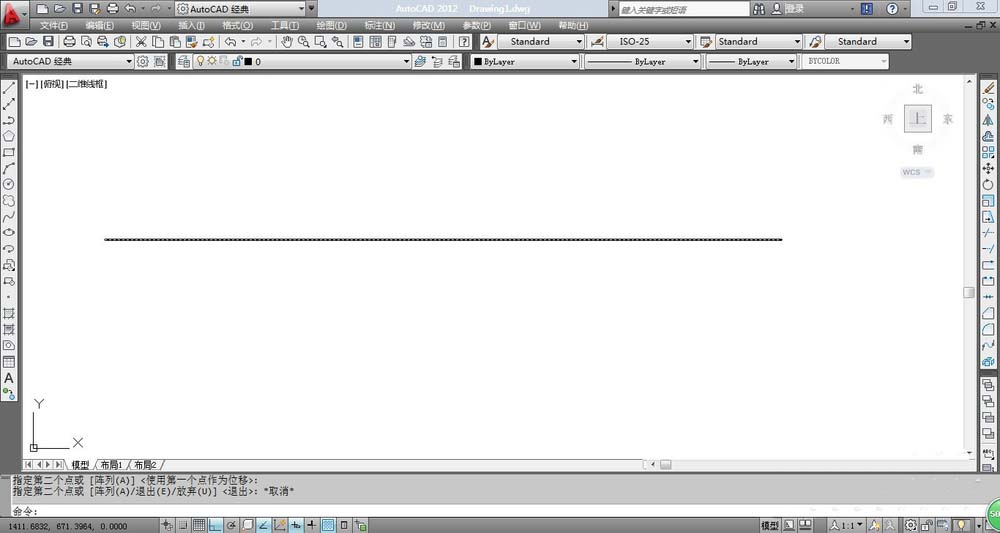

1、首先，輸入快捷鍵L直線命令，然后繪制一條長50的直線，如圖所示。

2、然后輸入CO快捷鍵或者選擇菜單欄中的“修改”→“復制”，選中剛才所畫的這條直線原地復制一條，原地復制的方法是，在系統提示選擇第一點的時候你選中左端點，提示選擇第二點的時候你仍舊選擇左端點，然后系統還是提示選擇第二點，此時你選中退出即可，這樣一條重疊在原來的直線上的一條直線畫好了。如圖所示

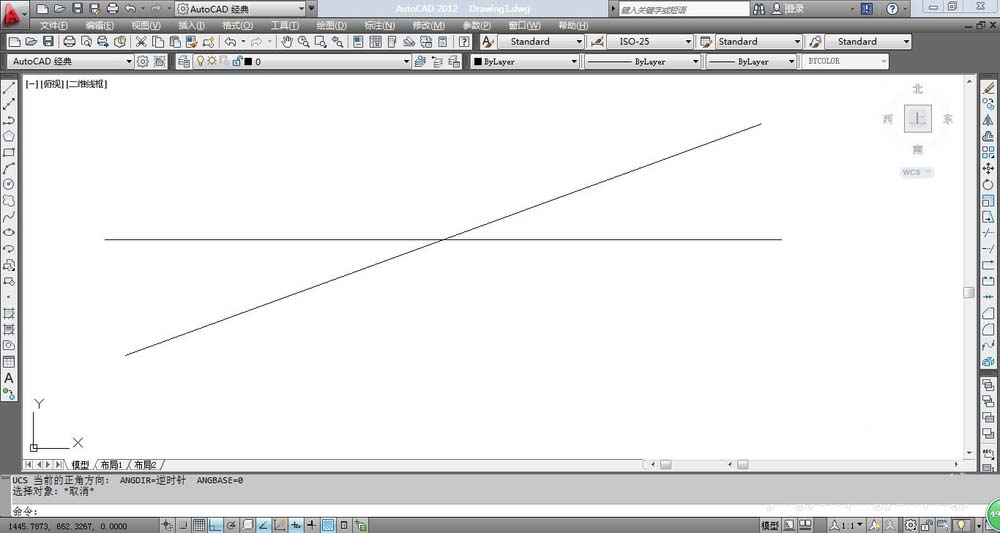

3、輸入快捷鍵RO或者選擇菜單欄中的“修改”→“旋轉”，選中其中一條直線，以中點為基點，然后逆時針旋轉20個角度，最后結果如圖所示。

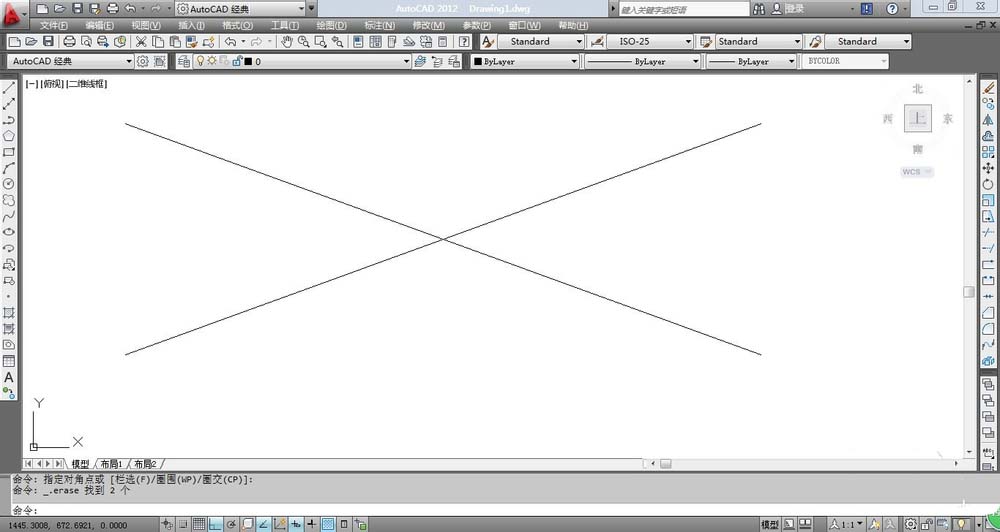

4、再次輸入快捷鍵RO或者選擇菜單欄中的“修改”→“旋轉”，選中剩下的一條直線，以中點為基點，然后旋轉-20個角度，最后結果如圖所示。

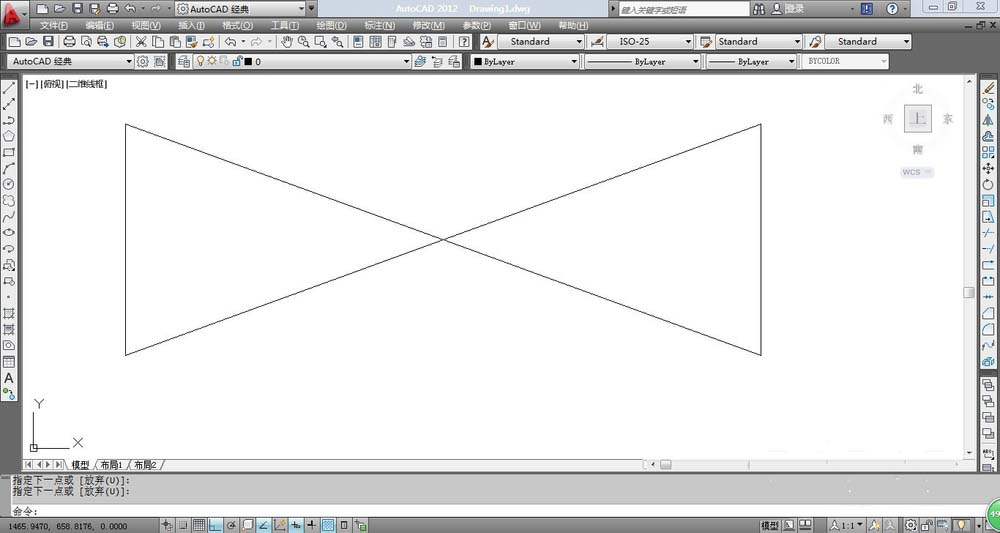

5、輸入快捷鍵L直線命令，將剛才的兩條直線的左右兩個端點鏈接起來，也就是畫兩條垂直的直線，最后結果如圖所示。

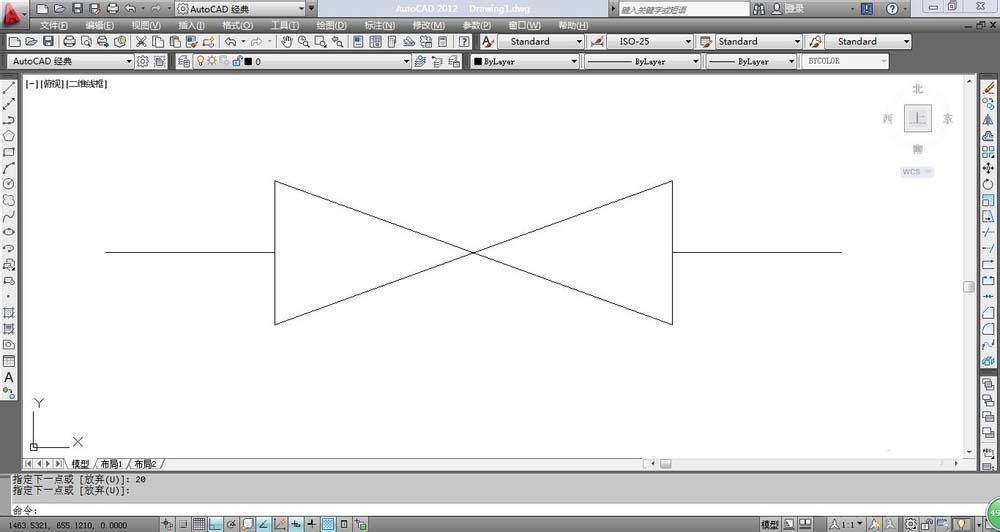

6、輸入快捷鍵L直線命令，在剛才畫的兩條垂直線的中點上畫兩條水平直線，長度為20，最后結果如圖所示。

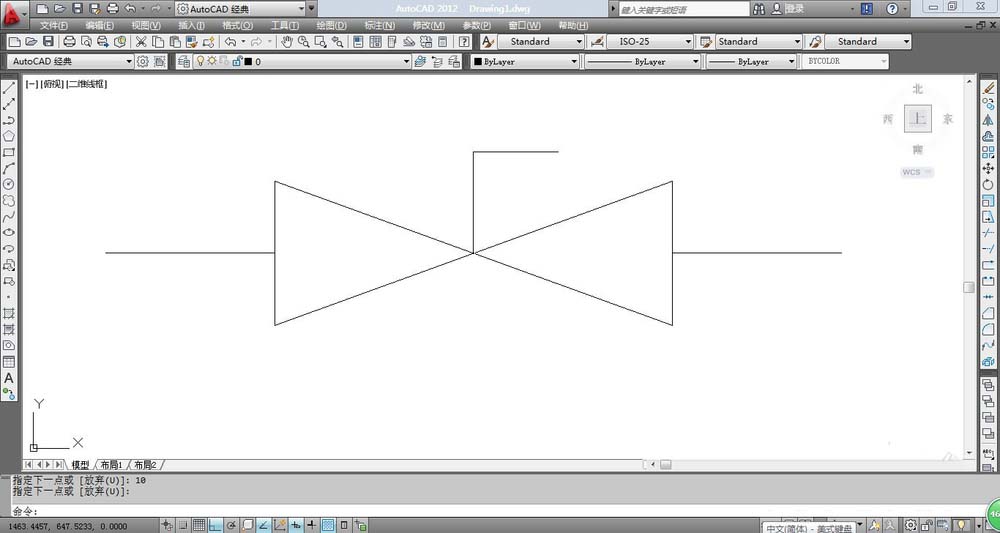

7、輸入快捷鍵L直線命令，以剛開始畫的兩條斜線的交點為基點垂直向上畫一條長度為12的直線，然后在水平向右畫一條10的直線，最后結果如圖所示。

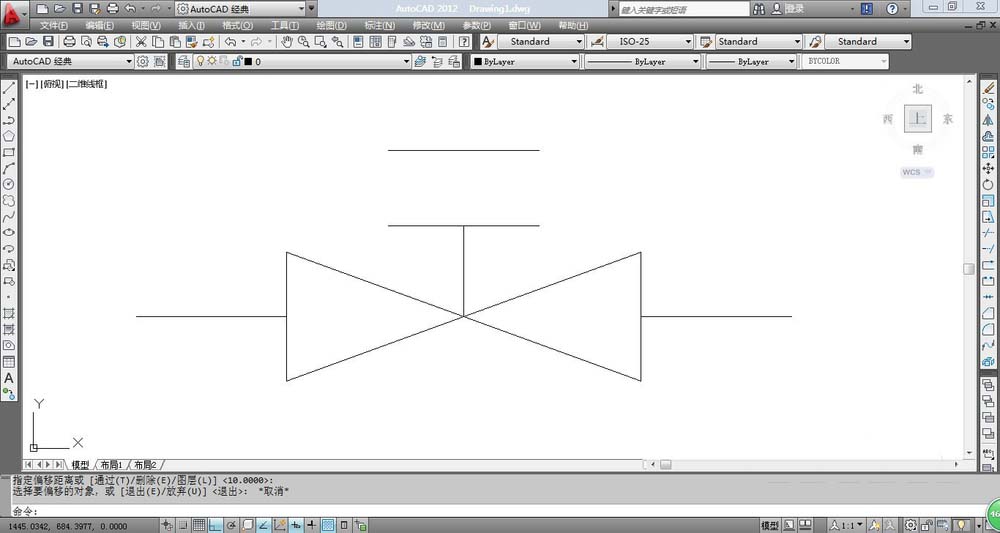

8、選中剛才畫的水平向右的10個單位的直線，然后以左端點向右拉伸，此時輸入10，也就是說向左拉伸10個單位讓整條直線變成20個單位，然后選中剛才拉伸好的直線，輸入快捷鍵O進行向上偏移，偏移的距離是10這樣就完成了安全閥的繪制，最后結果如圖所示。
