在CAD標注中，標注圓弧一般會現在下面三種情況，第一種和第二種很容易出現，第三種情況就是出現圓心標記。

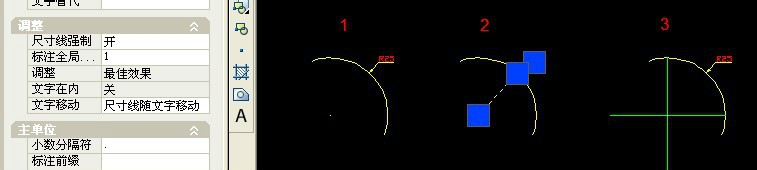

第一種標注才是最標準的，第二種情況在一些公司也見到過；由第二種變到第一種只要雙擊該標注，把“調整”中尺寸線強制的開關關掉就行了

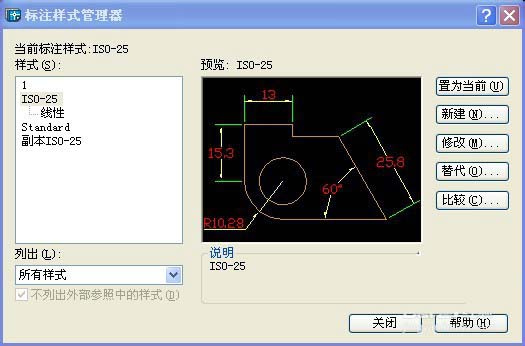

很多人第一想到的是直接進入標注樣式里來修改，這里改也不是不可以，但這時改動的是全局變量，一般更改全局變量時，一定要慎重，特別是該文件中有多個圖多種標注樣式時

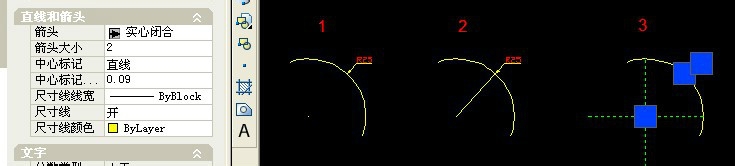

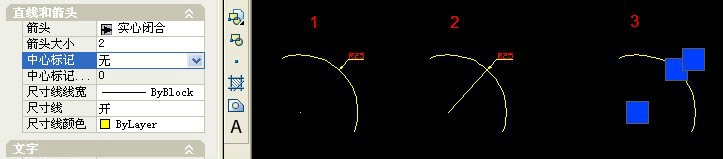

第三種情況是圓心被標記了，雙擊后可以看到圓心標記處選的是“直線”，只要更改成“無”就變成了第一種情況

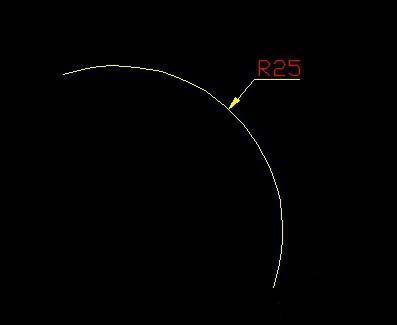

由于圓弧標注不像直線標注在改變圖形方便更改，圓弧一般是重新畫，重新標注的，所以圓弧標注一般建議打散

圓弧中心點不標記出來不顯示出來但它還是存在的，當選到那一點是還是會選到該標注的，如果圖多時，操作時很容易誤選；如圖打散標注后就不用圓心標記干涉了
