通過本經驗的繪制，讓讀者掌握同心圓和橢圓的繪制方法，掌握橢圓的極軸陣列方法，從而完成水晶燈的繪制。

1、正常啟動autocad2013軟件，執行“直線”命令（L），打開“正交”模式，繪制二條相互交叉且長度為1070mm的直線。

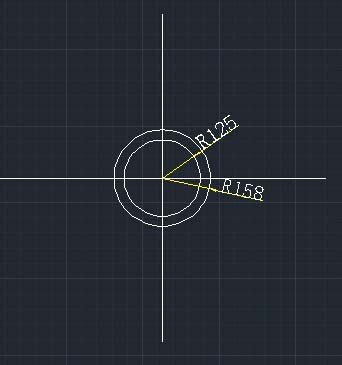

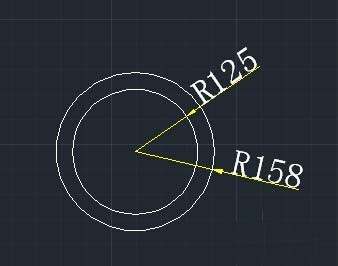

2、執行“圓”命令（c）,以交叉點為圓心，繪制二個半徑分別為125mm和158mm的同心圓。

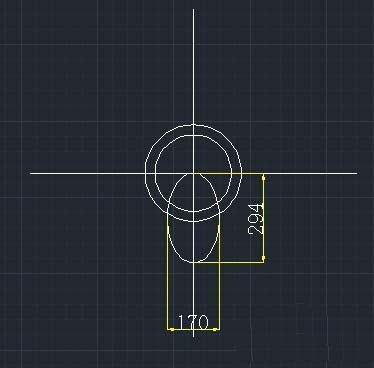

3、執行“橢圓”命令（EL）,根據命令行提示，默認系統設置，并按空格鍵確定，系統提示選擇“橢圓的端點：”，選擇同心圓的圓心作作為橢圓的端點，打開“正交”模式，向下移動光標，輸入橢圓長軸為294mm,并按空格鍵確定，再輸入短軸半徑85mm,然后按空格鍵確定，就繪制出了一個長軸和短軸分別為294mm和170mm的橢圓。

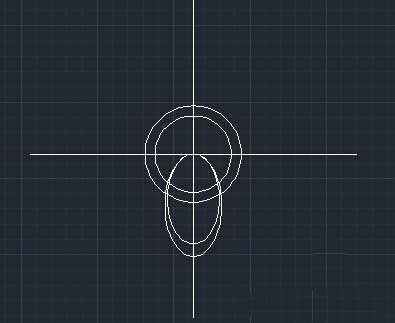

4、用同樣的方法，過同樣的點作為端點，繪制一個長軸和短軸分別為336mm和186mm的橢圓。

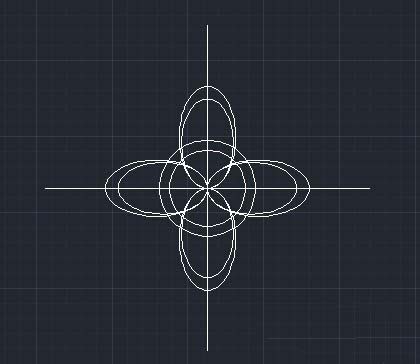

5、執行“陣列”命令，根據命令行提示，選擇二個橢圓為陣列對象，按空格鍵確定，系統彈出陣列方式菜單，選擇“極軸（PO）”選項，系統提示“指定陳列中心點[基點（B）、旋轉軸（A）]：”，按空格鍵確定，系統默認為“中心點”，選擇同心圓的圓心，根據命令行提示，選擇“項目（I）”選項，并按空格鍵確定，然后根據提示輸入陣列數為“4”，并按空格鍵確定即可。至此，水晶燈繪制完成。
