之前我們介紹了很多關于cad圖紙標注的教程，今天我們就來看看給立體圖形添加標注的方法，下面我們就來看看詳細的教程。

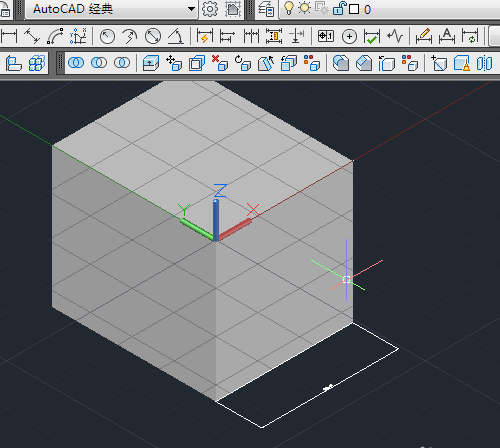

1、首先繪制三維實體，這里繪制了一個長方體，點擊標注中的【線性】

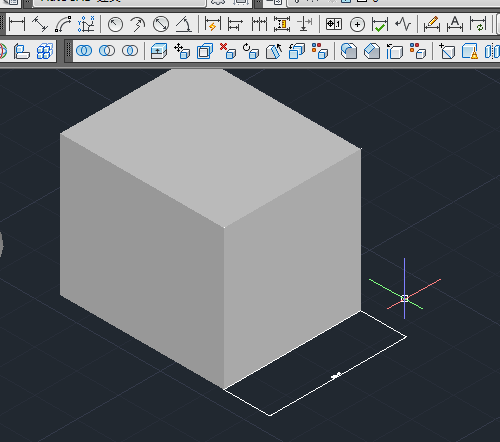

2、可以輕松在長方體的底面上標注

3、如何在正方體的其他面上進行標注呢？點擊ucs用戶坐標系

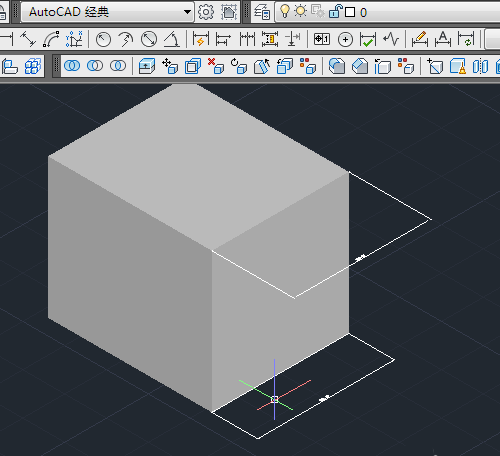

4、將x-y平面移到想要標注的面上，在使用【線性標注】，就可以標注另一個平面了，同理還可以標注其他平面

5、最后將坐標系變為【世界坐標系】

以上就是cad給立體圖形添加標注的方法，很簡單吧，感興趣的朋友可以學習一下。
