cad中想要繪制斜度和錐度，該怎么繪制呢？下面我們就來看看詳細的教程。

一、概念介紹

斜度：表示一直線對另一直線或平面的傾斜程度。

錐度：指零件表面的錐形程度，其大小為圓錐體的底圓直徑與圓錐高度之比，如果是圓臺，是底圓直徑之差與圓錐高度之比。

二、畫出下面的實例

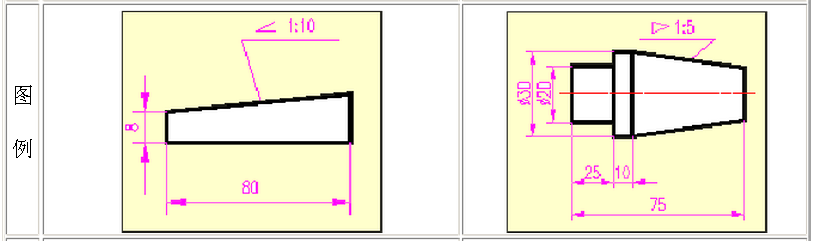

1、如圖畫出下面的斜度∠1∶10，錐度1:5

三、斜度畫法

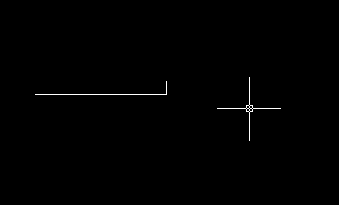

1、先按照數值畫，畫出長度為10，高度為1，然后再根據實際長度進行縮放。

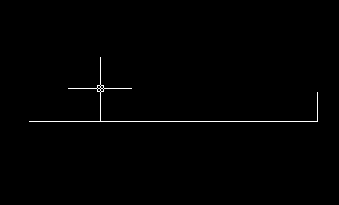

2、用縮放命令，把長度縮放到80，再畫高度8。（快捷鍵sc）

3、再補畫完成。

四、錐度畫法

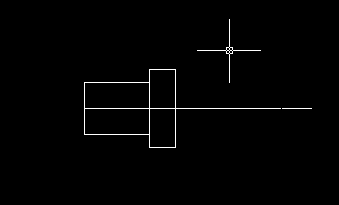

1、先畫左邊部分軸徑。

2、錐度1:5，按照上面斜度畫法畫出1:10，再移動到軸徑30的端。

以上就是cad繪制斜度和錐度的教程，請繼續關注武林網。
