cad中參數化標注該怎么使用？今天我們就來舉一個簡單的例子，下面我們就來看看詳細的內容。

1、打開CAD2010的版本，界面就是這個樣子的。

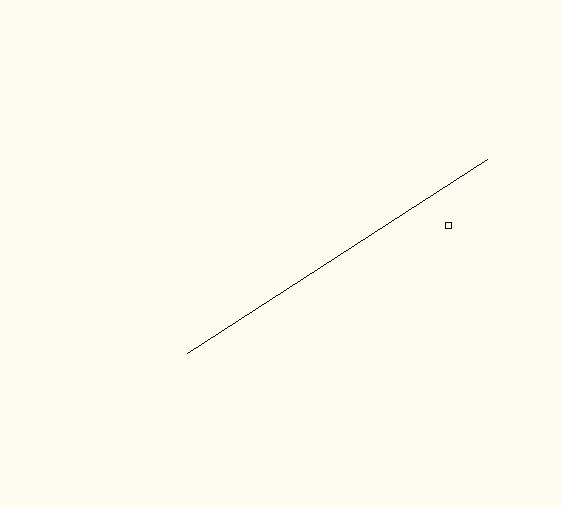

2、我們就用這個簡單的示例來做演示。

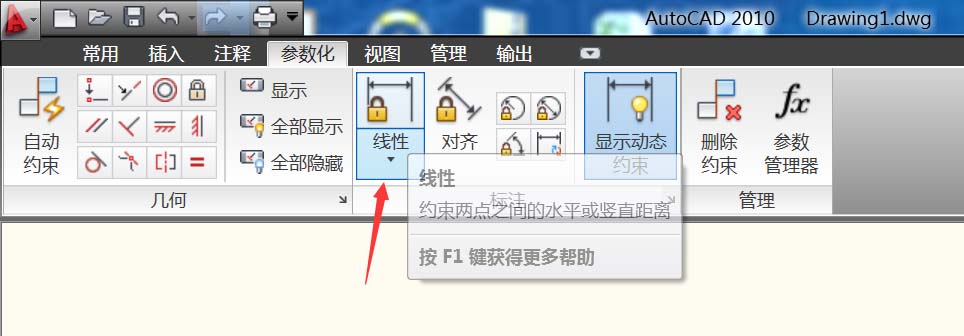

3、點擊參數化-標注，開始使用此功能。

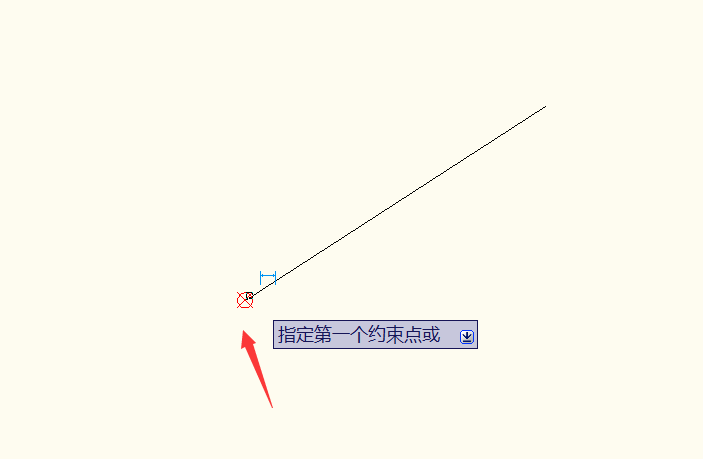

4、指定第一個約束點，我們就點擊直線的一端。

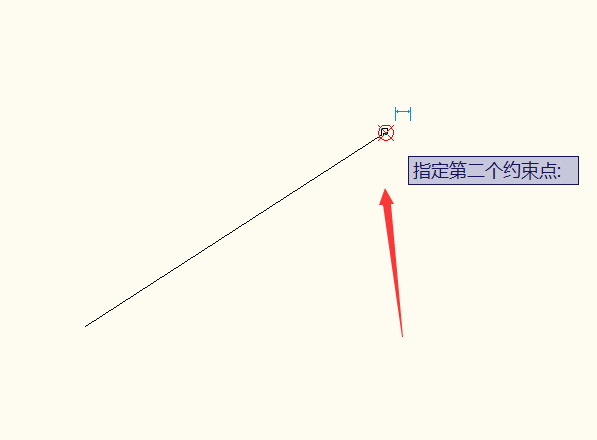

5、然后點擊第二個約束點，我們就點擊第二個端點。

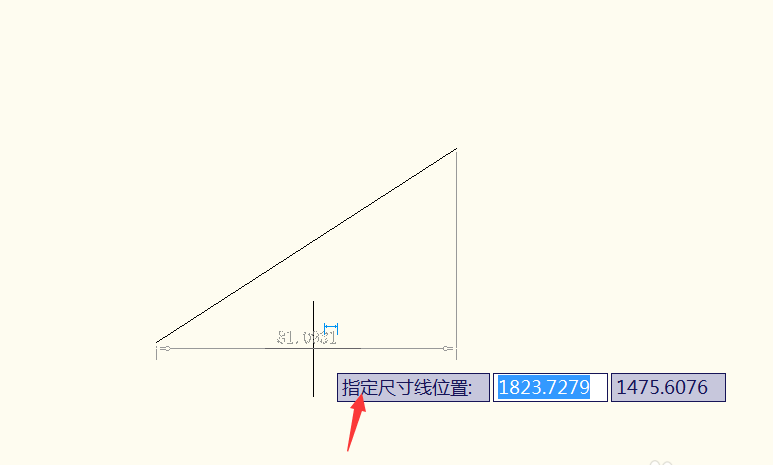

6、然后指定尺寸線位置，我們選擇個合適的地方，點擊一下。

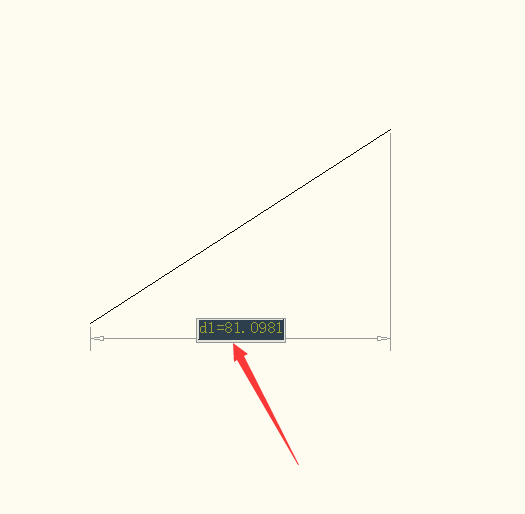

7、然后標注就做好了，就像這個樣子。

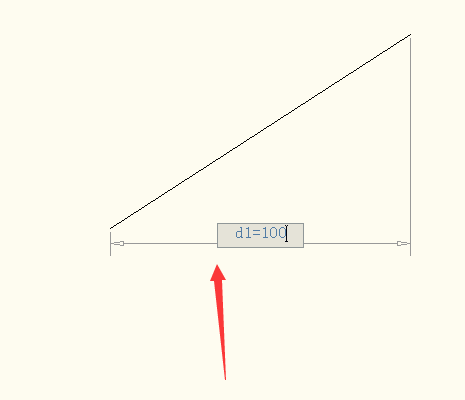

8、如果我們想改變直線的長度只要重新輸入這個標注的數值就可以了，改一下。

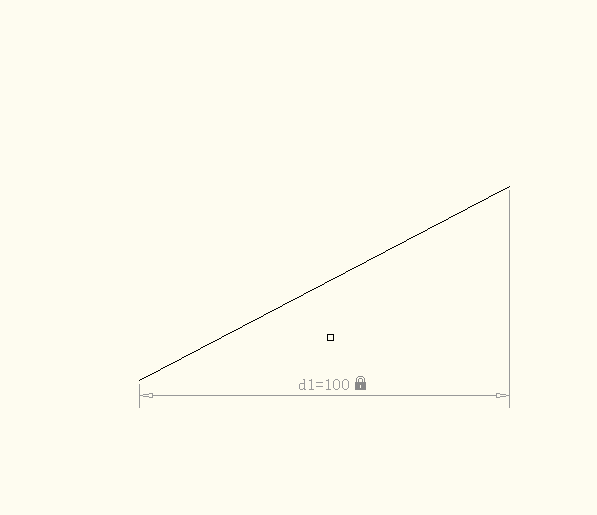

9、改完之后點擊回車確定，直線長度就變長了，非常的實用。

以上就是cad參數化標注的教程，希望大家喜歡，請繼續關注武林網。
