CAD中的布爾運算分為交集、并集、差集三個功能，該怎么使用這三個功能呢？下面我們就來看看詳細的教程。

1、選擇修改--實體編輯--并集

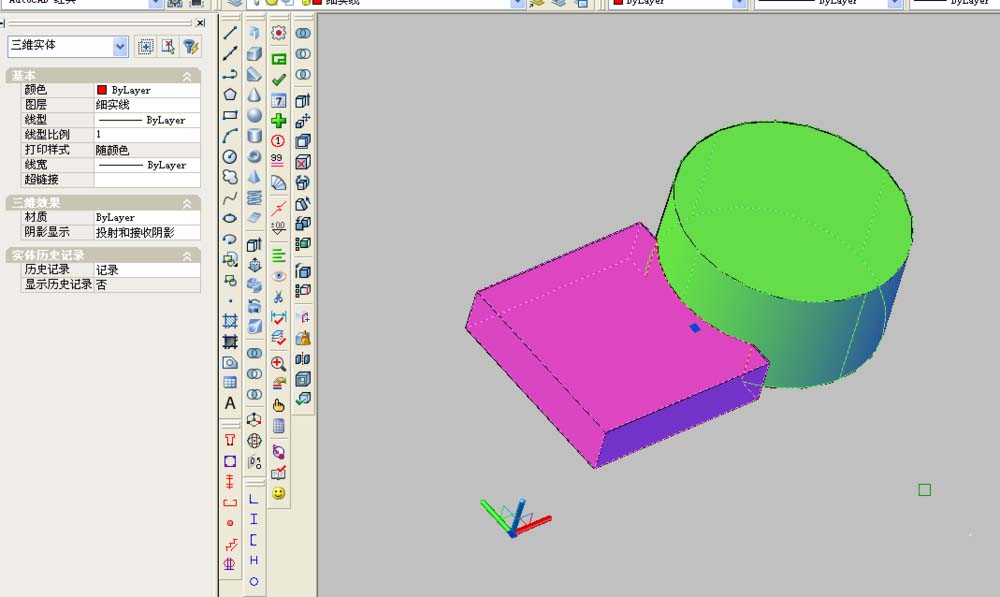

2、選擇圖中模型，方塊和圓柱同時圈選，回車，這時候兩個模型就變成一個整體了。

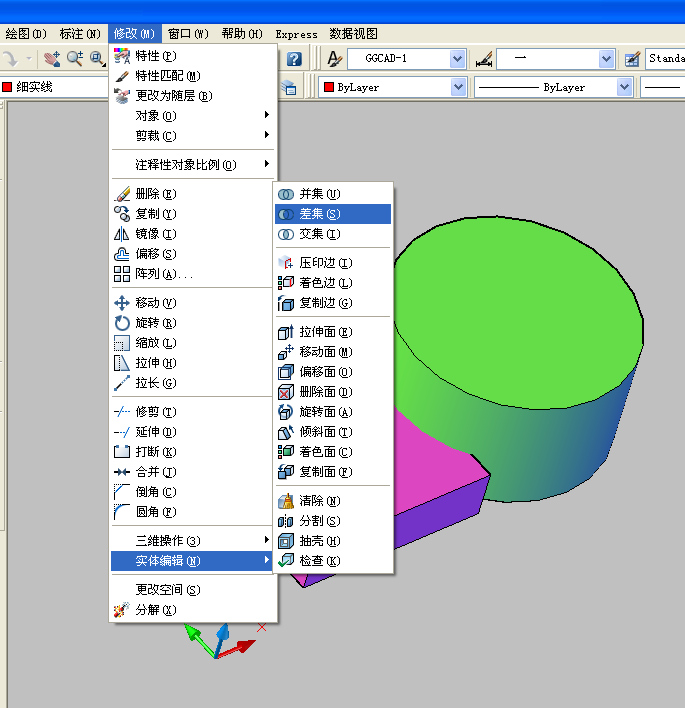

3、選擇修改--實體編輯--差集

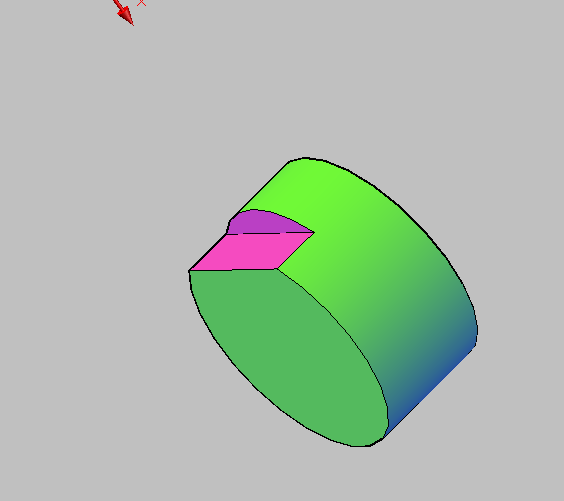

4、選擇差集后，點第一模型（這個模型是主體，是被另一個模型剪掉相交部分的），在點第二個模型，回車。主體模型被剪掉一部分。

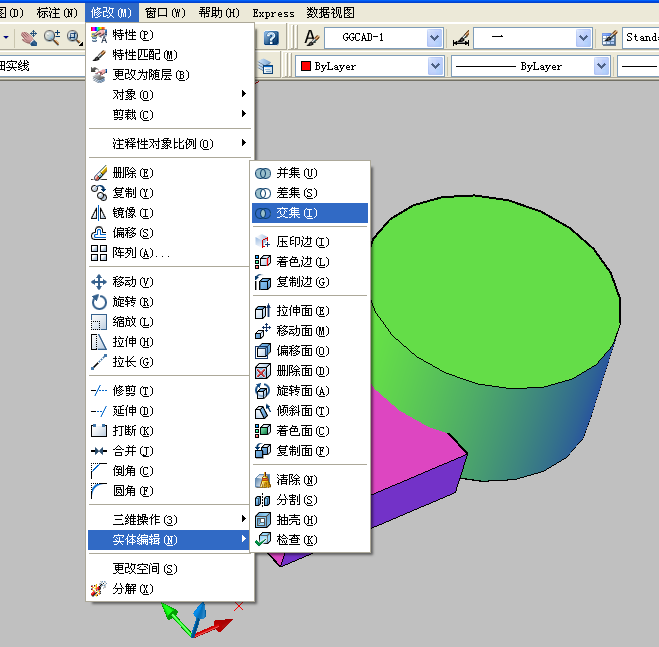

5、選擇修改--實體編輯--交集

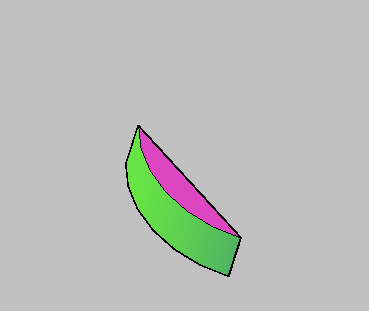

6、選擇交集后，圈選兩個模型，回車，最后結果就是兩個模型相交的部分。

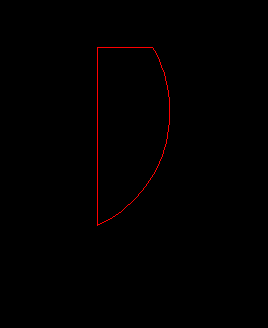

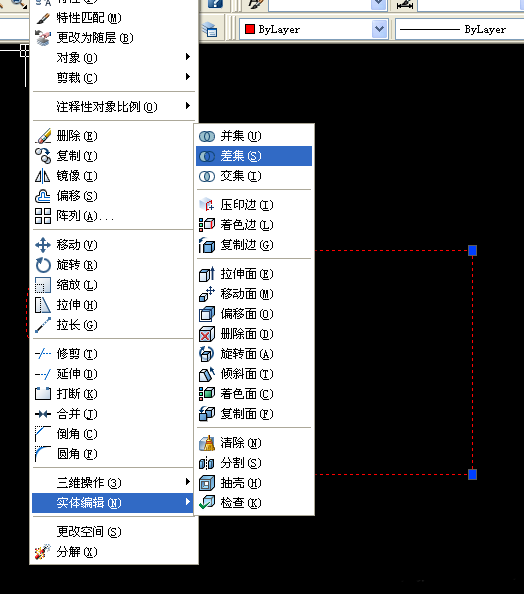

7、面域也可以進行交集、差集、并集功能。點擊交集，圈選兩個面域，回車，結果就是兩個面域相交部分。

以上就是cad布爾運算的實例教程，希望大家喜歡，請繼續關注武林網。
