cad掌握塊的定義及編輯是很基礎的知識，今天我們就來舉實例看看cad自定義塊和編輯塊的教程。

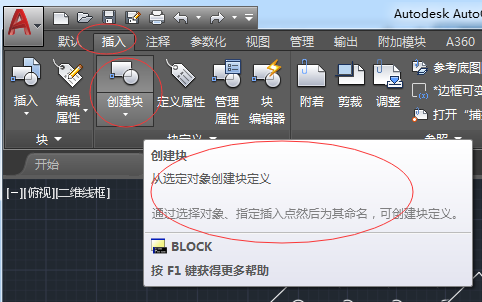

1、打開軟件，點擊上方工具欄中的：插入-創建塊。

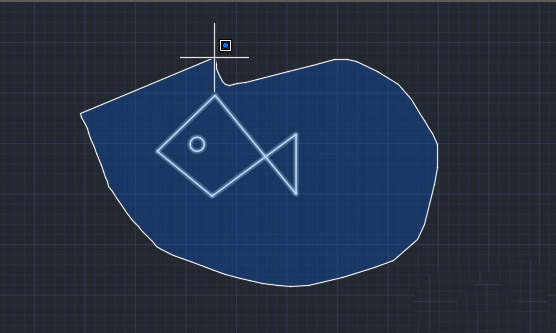

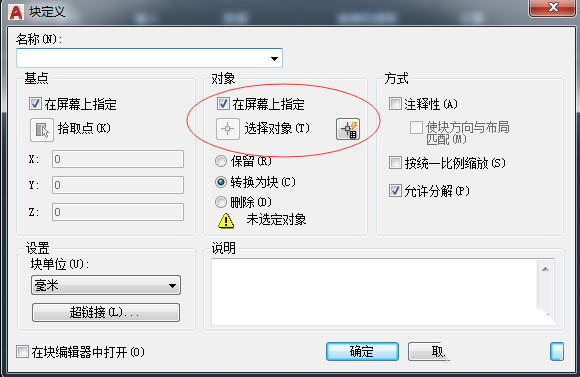

2、在塊定義工具欄中，“對象”一欄中去掉在“屏幕上指定”，然后點擊選擇對象右側圖示位置，然后選中圖中要定義為塊的圖形，選中后，點擊空格退回到工具欄中。

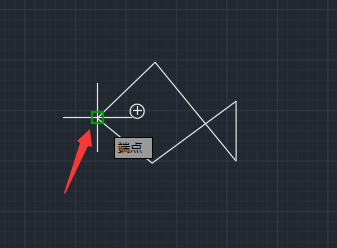

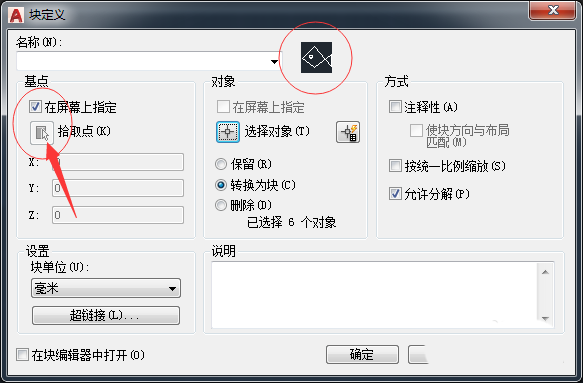

3、在圖示位置“基點”一欄中，同樣去掉“在屏幕中指定”，然后在圖示位置對基點進行選擇。

4、基點選擇成功之后，輸入你要定義塊的名字，以及單位等，然后點擊右下角“確定”即可，如圖所示，圖形被定義為一個整體。

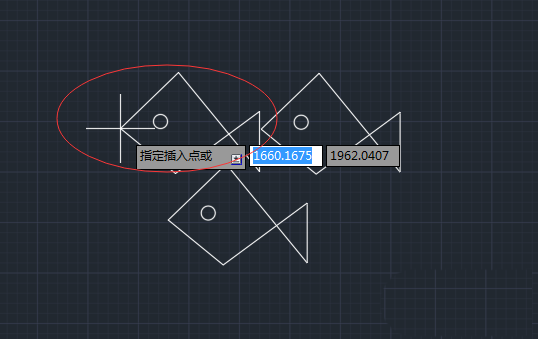

5、點擊圖示位置工具欄中的“插入”，然后點擊你定義的塊，即可直接添加塊，快速繪制圖形。

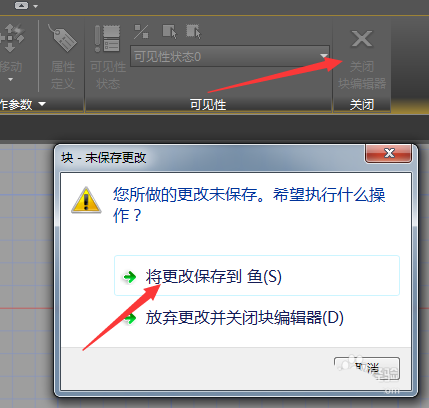

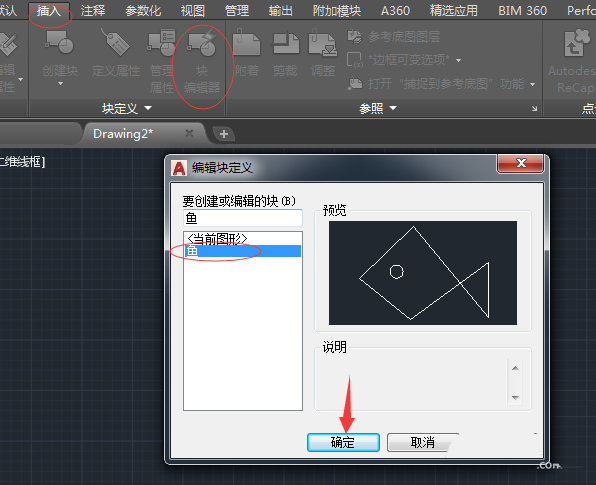

6、在“插入”工具欄中，點擊快編輯器，然后選擇你所定義的塊，點擊“確定”，在快編輯器中即可編輯你所定義的塊，編輯完畢之后，點擊右上角的“關閉編輯器”，即可退出編輯保存塊。

以上就是cad塊操作的相關知識，希望大家喜歡，請繼續關注武林網。
