Cad中想要畫棘輪,該怎么畫呢?下面我們就來看看詳細的教程。
1、首先,我們要畫三個同心圓,里面的兩個圓半徑相差較小,后面一個圓的半徑相差大一些,比如直徑從小到大依次設置為40,60,100。

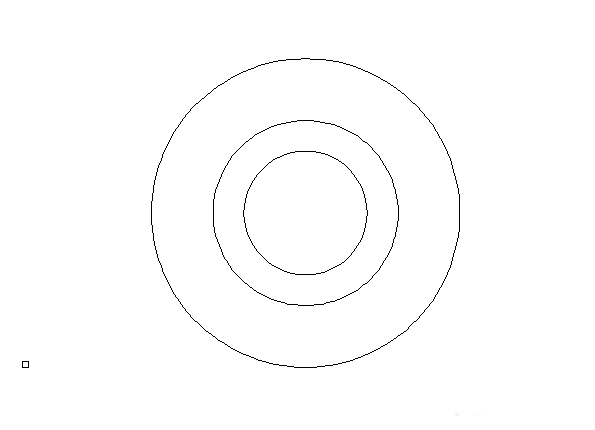

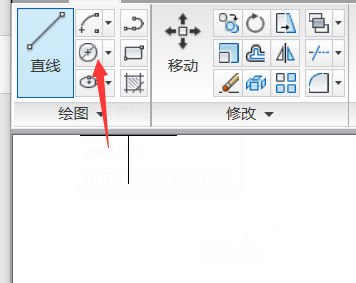

2、畫圓的時候可以利用快捷命令C,也可以使用菜單欄中的命令,畫出后如下圖所示。

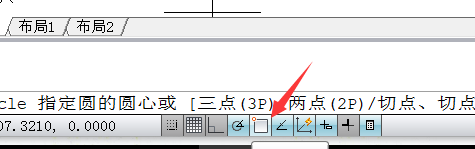

3、在選取點的時候可以靈活的使用對象撲捉功能。

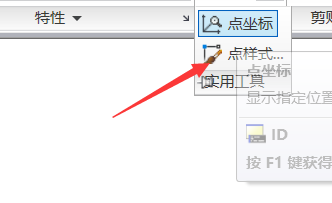

4、為了更好的能在圓上選取點,我們選擇更加適合自己的點樣式,CAD2010可以在如圖位置設置,也可以使用快捷命令ddptype。
5、我們使用等分命令divide來將大圓和中圓進行等分,先輸入命令然后選擇對象然后輸入段數,即可等分比如我們選擇12。

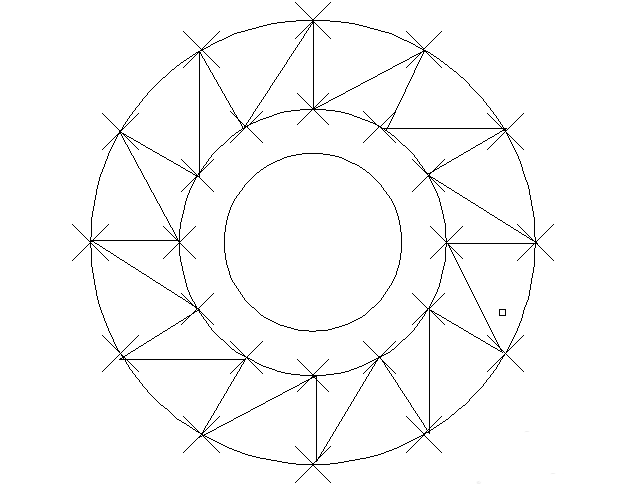

6、接下來斜著將等分的點用直線(L)連接,如下圖所示。

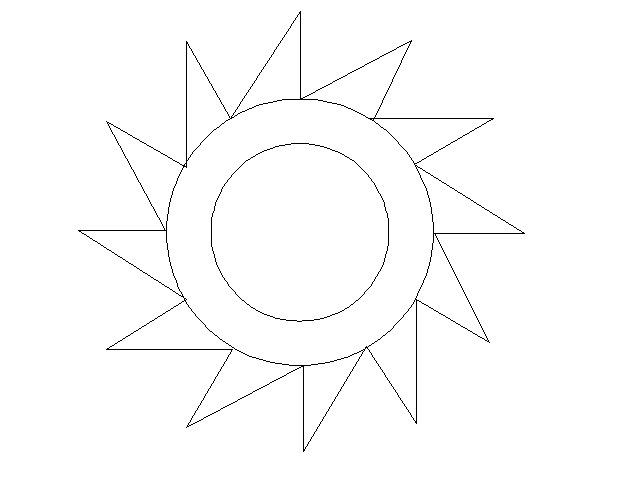

7、然后將多余的部分刪除即可完成,希望能夠?qū)Υ蠹矣袔椭?/p>
以上就是cad畫棘輪的教程,希望大家喜歡,請繼續關注武林網。
